Установка обратного клапана на вентиляцию

Обратный клапан в вентиляции: назначение, виды, установка

Неприятные запахи в помещении могут появляться даже при исправной вентиляции. И тогда «ароматы» кухни и санузла соседей в многоэтажке начинают раздражать. Избавиться от посторонних запахов реально и без особых затрат и усилий. Проблему решит установка обратного клапана.

Назначение обратных клапанов

Из законов физики ясно: что объем поступающего воздуха равен по объему выходящему из помещения. В вентиляции это называется принципом обратной тяги. Но с «обраткой» в комнату попадает не только воздух, но и скапливающиеся в воздуховоде примеси: жир от приготовления пищи, плесень и грибок от повышенной влажности, микроорганизмы из-за следов жизнедеятельности насекомых и пр.

Обычная решетка не может быть преградой для попадания запахов, пылевых частиц, хитина тараканов в комнату. Обратные клапаны, которые перекрывают ток воздуха в помещение, с такой задачей справляются. Среди основных назначений конструкций этой категории:

• предотвращение задымления от печей и угольных котлов (и загазованности, при использовании газового котла);
• поддержание оптимальной температуры в помещении (через вентиляцию воздух извне может занижать температурные показатели);
• улучшение работы вентиляции благодаря перекрытию движения воздуха в ненужном направлении.

Принцип работы обратных клапанов достаточно прост. Если воздух движется нормально, устройство открыто и создает небольшое сопротивление потоку воздуха. Если появляется обратная тяга, клапан он закрывается, защищая от посторонних запахов или холода с улицы в дом.

Классификация

Обратные клапаны для вентиляции классифицируются по:

• материалам изготовления: металлические, пластиковые или комбинированные;
• форме: клапан обратный прямоугольный используется в воздуховодах с аналогичным сечением, круглые устройства целесообразны, если вентканалы не содержат углов;
• способу открывания: ручные, механические и электроприводные.

В ручных устройствах заслонки необходимо открывать/закрывать вручную. Сфера применения таких обратных клапанов – частные дома с печным отоплением. Не самый удобный по использованию вариант, поэтому его успешно заменяют механическими клапанами. Такое устройство приводится в открытое/закрытое положение циркуляцией воздушных потоков. Механические клапаны эффективны как с естественной, так и в паре с вентилятором и вытяжкой. Элементы с электроприводом годятся исключительно для вентиляционных систем с принудительной вытяжкой. Заслонки приходят в открытое положение одновременно с включением вытяжного вентилятора. Нет электроэнергии – нет решения проблемы посторонних запахов.

Популярные механические круглые или прямоугольные обратные клапаны в свою очередь классифицируются по форме. Конструкционно такие устройства бывают:

• «Хлопушками» – с цельной поворотной заслонкой на оси.
• «Бабочками» – с заслонками из двух элементов, которые раскрываются/закрываются по принципу крыльев насекомого.
• Мембранными с заслонками из эластичного пластика. Такой вариант оптимален для потребителей, которые ценят бесшумность работы обратных клапанов. Если «крылья бабочки» и заслонки «хлопушки» достаточно громко хлопают от порыва воздуха, то мембрана практически беззвучна. Минус: по мере накопления жира, копоти, пыли такие устройства становятся менее эффективными.

Монтаж обратных клапанов не сложный процесс, с которым можно справиться самостоятельно. Главное – выбрать оптимальную конструкцию с нужным сечением и учесть особенности вентиляции. Для естественной и принудительной вытяжки существуют свои нормы. Если есть неуверенность в своих силах, обратитесь к специалистам. Стоимость монтажа обратного клапана невысока, а в помещении гарантированно не появится неприятных запахов и сырости из воздуховодов.

© Торгово-производственная компания ПК Вентас (PC Ventas) — производство и поставка воздуховодов, деталей систем вентиляции, изоляционных материалов, крепежей, станков 2010-2021.

111123, г.Москва, ул. Плеханова, д. 4А, БЦ «Юникон»

Режим работы: Пн. – Пт. с 9:00 до 18:00,
Сб. – Вс. – выходной

Установка клапана вентиляции

В современных вентиляционных системах достаточно распространено появление обратной тяги. Подобное явление может привести к многим отрицательным последствиям. Чтобы предотвратить подобные процессы, нужна деталь, которая называется обратным клапаном.

Он имеет разные формы. Поэтому необходимо разобраться в конструктивных вариантах подобных деталей, прежде чем приступить к их установке.

Правила монтажа

Для установки обратного клапана на вентиляцию необходимо найти подходящее место и выбрать требуемое количество данной детали. В случае наличия одного места забора воздуха в системе, тогда будет достаточно единственной. В случае более сложной топологии, в которой присутствует несколько отверстий или же вытяжек, на каждой из веток необходимо установка устройства.

Принцип работы

Функционирует элемент по вполне простому принципу. Конструкционные особенности позволяют пропускать воздух только в единственном направлении. В случае изменения направления потока, заглушка закрывается. Тем самым он блокирует обратный поток. Различают несколько разновидностей подобных изделий по следующим показателям:

Для изготовления подобных деталей используется:

Что же касается конструктивного исполнения, деталь может быть представлена в виде:

По форме исполнения они бывают:

Выбор осуществляется в соответствии с размером сечения и формы воздуховода, в котором его планируется установить. Кроме перечисленных видов подобные детали делятся и по методу управления. Они могут быть:

Для ручного регулирования они оснащаются задвижкой или же рычагом. А электрические модификации подсоединяются к иным устройствам вентиляционной системы. Также подобные элементы классифицируются по методу монтажа. При установке обратного клапана на вентиляцию вертикально он должен быть вертикальным, тогда как при горизонтальном монтаже — горизонтальным. Выбирается модель в соответствии с параметрами пропускной способности конкретной системы.

Кухня: монтаж обратного клапана

На кухне установка обратного клапана на вентиляцию блокирует посторонние запахи, проникающие извне. Такую функцию деталь выполняет даже в при выключенной вытяжке. Однако деталь не мешает удалять отработанные воздушные массы в вентиляционный канал. Для обеспечения беспрерывной работы вентиляционной системы, вместе с деталью необходима установка вентрешетек, имеющих отверстия, удаляющие отработанный воздух даже без использования вытяжки.

Установка обратного клапана на вентиляцию вертикально

Этапы монтажа

Для правильной установки устройства, необходимо определить площадь, которую оно займет. Обычно такие элементы с решеткой устанавливаются на выходах или же входах в вентканалы. Для крепления таких элементов используются саморезы. Если он монтируется непосредственно за вентилятором, потребуется его демонтировать. Только после этого вставляется в вентиляционную трубу изделие. Затем наносится разметка, чтобы правильно выполнить крепление устройства.

Завершив монтаж, необходимо вернуть вентилятор обратно. В случае правильного выполнения монтажа, в помещение уже не попадут повторно отработанные воздушные массы. Несмотря на свою простую конструкцию он является особо эффективным устройством, обеспечивающим помещения качественной вентиляцией, без которой достижение здорового микроклимата невозможно.

Обратный клапан на вентиляцию: 120 фото применения, устройство прибора и виды моделей

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Принцип работы и типы устройств обратных клапанов для вентиляции

• Назначение и разновидности вытяжных клапанов
• Особенности конструкции различных типов клапанов
• На что обратить внимание при выборе

Очень часто используемый тип вентиляции не выполняет свою основную функцию, и отток воздуха происходит крайне неэффективно, возвращая часть воздуха из вентиляционного канала обратно в жильё. В особенности хорошо это ощущается в таких помещениях целевого направления, как санузел и кухня . Чтобы устранить такой существенный недостаток рекомендуется установить обратный клапан для вентиляции.

Назначение и разновидности вытяжных клапанов

Как правило, такие устройства просты по своей конструкции, но, несмотря на это, выполняют весьма важную функцию – препятствуют проникновению вытяжного воздуха обратно в помещение. Причины, почему это иногда происходит, могут быть различные. Наиболее распространённой из них является нарушение герметичности вентиляционных ходов или же их засор. В случае если жалобы в соответствующие инстанции не дали результатов, можно самостоятельно решить проблему, установив обратный клапан для вентиляции.

Различают устройства двух типов:

• с вертикальной установкой;
• с горизонтальной установкой.

При том необходимо учитывать конструкцию вентиляционной системы. Если воздуховод имеет вертикальное расположение, то воздушный поток в нём непременно должен двигаться также вертикально. Соответственно, установка обратного клапана на вентиляцию в данном случае производится в горизонтальном положении. Таким образом, обеспечивается возможность корректной работы лопастей.

Так же различают клапаны по виду материала и по сечению. Существуют круглые и прямоугольные клапаны. Используемый материал имеет свои особенности, поэтому в некоторых системах применяется пластиковый обратный клапан для вентиляции, в других – металлический.

Определяющим параметром для данных устройств является пропускная способность. Имеется ввиду, что различные модели рассчитаны на разную скорость воздушного потока.

Наиболее востребован сегодня пластиковый обратный клапан для вентиляции пропускной способностью 4-6 м/с, что объясняется отсутствием шумового эффекта при открывании и закрывании лопастей. Данные устройства могут работать как самостоятельно, так и от вытяжного вентилятора.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

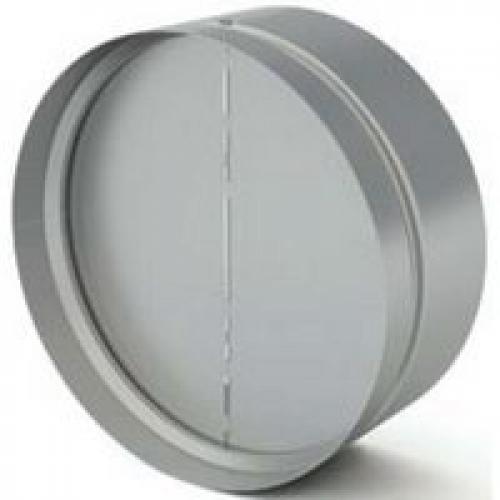

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы. Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Обратный клапан на вентиляцию | особенности конструкции, самостоятельное изготовление

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки. Случается это в основном по двум причинам:

• вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
• система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

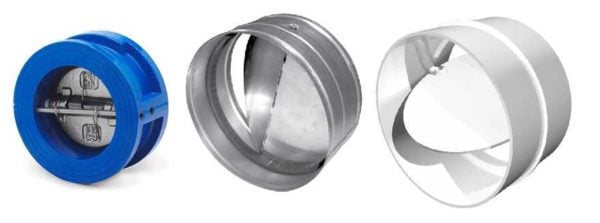

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых, разными по форме исполнения:

• круглые;
• квадратные;
• прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

• металлические;
• пластиковые;
• комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа. Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

• с односторонним креплением;

• со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

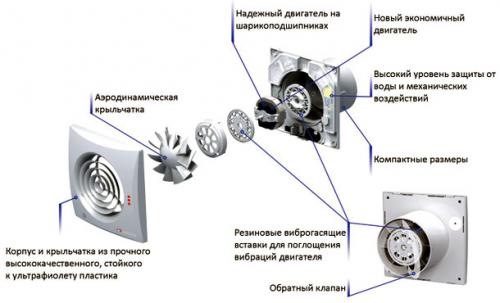

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

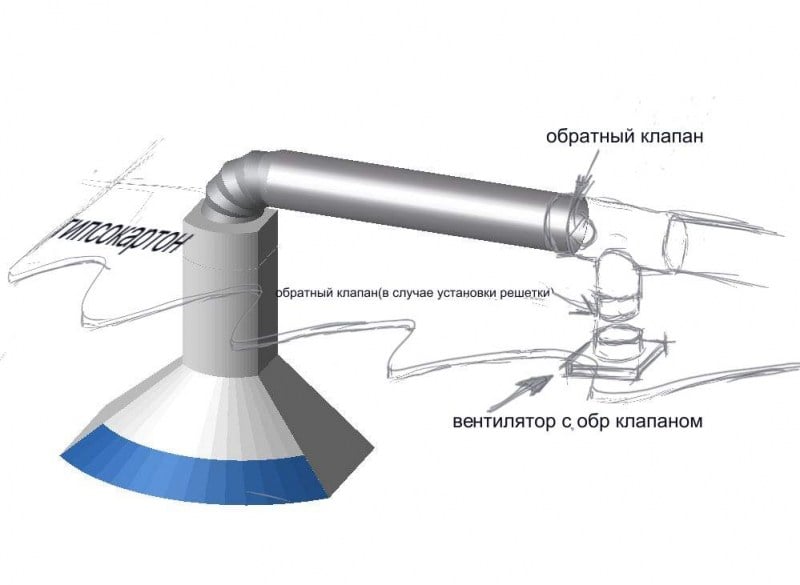

Место установки обратного клапана при подключении вытяжки на кухне

Наша кухня в квартире нового дома. В кухне имеется большой вентиляционный канал, в котором есть небольшое отверстие прямоугольной формы, закрытое решеткой. Как правильно подключить гофру от вытяжки? Если на стенку вентиляционного канала установить стандартный выпуск с отверстием под гофру, то будет закрыт выпуск воздуха для естественной вентиляции.

В продаже есть конструкция с отверстием под гофру и ниже небольшая решетки для естественной вентиляции.Но при такой конструкции может происходить обратный выпуск потока воздуха из вытяжки в кухню. В каком месте лучше установить обратный клапан при такой конструкции?

Добрый день, Илья. Большое спасибо за внимание, оказанное нашему ресурсу.

По существу вашего вопроса поясняем:

Вы совершенно правы, пытаясь сохранить естественную вытяжку в вашей квартире при подключении кухонного зонта. Подключить кухонный зонт и установить обратный клапан на один воздуховод можно несколькими способами.

Поставить вместо выбранной вами вентиляционной решетки, две, со стандартным выпуском под гофру.

К верхнему выпуску подключить вытяжной зонт, посредством гофры, а на второй выпуск (нижний) установить обратный клапан.

Работа вентиляции, в таком случае будет выглядеть так: при включении вытяжки воздух будет заходить выше клапана. Часть воздушного потока заставит закрыться заслонку обратного клапана. Когда вытяжной зонт будет выключен, заслонка клапана откроется. При таком решении вы можете использовать для подключения кухонного зонта не только гофру, но и прямоугольные вентиляционные трубы, которые имеют лучший дизайн и аэродинамические характеристики, чем у гофрированного воздуховода. Правда придется использовать переходник с круглого сечения на прямоугольное.

Движение воздушных потоков и работу обратного клапана хорошо видно на рисунке.

Поставить один стандартный выпуск и подключить к нему одной стороной пластиковый тройник. К отводу, который находится в средине тройника, подсоединить гофру вытяжного зонта. В торец тройника установить обратный клапан. Для большей наглядности, обратите внимание на фото, представленное ниже.

Принцип работы, вентиляционной системы будет такой же, как и в первом примере. Включается вытяжка – обратный клапан перекрывает выход воздуха в кухню. Вытяжка выключается – клапан открывается для естественной циркуляции воздушных масс.

Одно из основных требований для качественной работы естественной вентиляционной системы – это наличие достаточного притока воздуха.

Очень надеемся, что мы смогли подсказать решение по вашему вопросу. С уважением, администрация сайта http://ventilationpro.ru/

Я, Роман- выдаю свою НОРМУ подключений обратных клапанов вытяжек кухни для жителей России! Установить ДВА обратных клапана на одной общей панели подключенной к вентиляционному каналу бетонной стены кухни: Обр.клапан№1- далее подключается плоской(или круглой) профилью …идет до вытяжки-далее переходник с плоского на круг и входит в вытяжку! Обр.клапан №2 подключается непосредственно к пластмассовой решетке- работающей только на кухонное помещение! При обратном забросе венитяции домах : ОБА ОБРАТНЫХ КЛАПАНА ЗАКРЫВАЮТ и помещение кухни и всю систему вытяжки от нечистот. Ранние варианты чужих- вредительство. С уважением Роман.

Обратный клапан для естественной вентиляции — Виды обратного клапана

Обратная тяга возникает достаточно часто и несет за собой негативные последствия. Монтаж обратного клапана для естественной вентиляции решает данный вопрос. Но для этого нужно изучить конструктивные особенности подобных устройств, их достоинства и недостатки, основные правила монтажа и размещения в вытяжных конструкциях.

Основные факторы появления обратной тяги

Принцип действия вентиляции приточно-вытяжного типа основывается на действии закона одинакового объема воздуха, поступающего и выходящего из помещения. Следовательно, в вытяжке обратная тяга появляется в том случае, если общий поток воздуха в прочих точках направлен из квартиры. Существуют основные факторы для появления подобного явления:

• Подключение соседями в многоквартирных домах мощных вытяжек, при задействовании общих вентиляционных шахт для устранения воздуха. Данная проблема очень распространена в старых жилых домах, где общие воздуховоды не рассчитаны на использование механизмов для принудительной вентиляции.
• Наличие внутри дома воздуховода, имеющего несколько точек забора воздуха. В этом случае возможны перемены направления потока при запуске в одной из них устройства принудительной вентиляции.
• Резкое увеличение объема потока, который выходит через один из присутствующих вытяжных приборов. В случае недостаточного поступления воздуха посредством приточной вентиляции возникает смена направления воздушного потока в вытяжках.
• Существенное уменьшение или приостановление потока, который поступает в жилье посредством приточной вентиляции. Такое происходит в случае поэтапного загрязнения отверстий, а при наличии принудительной системы – в случае повреждения или износа деталей, которые отвечают за движение воздуха.

Установка вентиляционного обратного клапана для естественной вентиляции во время монтажа системы является рациональным решением, даже если в данный момент отсутствуют условия для появления обратной тяги. Цена готовых систем невелика, а вот установка клапана в уже функционирующие воздуховоды – непростая и трудоемкая работа.

Виды обратного клапана

На сегодняшний день использование ручного управления для контроля воздушных потоков уже не актуально. Для автоматического предупреждения нежеланной тяги в вентиляционной системе существует несколько принципиально разных способов. У каждого из них имеются свои достоинства и недостатки, на которые нужно обратить внимание при покупке оборудования.

Одностворчатый гравитационного действия

Выходящий из помещения воздушный поток способен оказывать давление на заслонку клапана, тем самым приоткрывая его для свободного выхода воздуха. В случае отсутствия движения или появления обратной тяги этого давления на заслонку не происходит и под воздействием силы тяжести она закрывается.

Если монтаж был выполнен по всем правилам, обратный гравитационный клапан допустимо использовать с естественной вентиляцией, поскольку он имеет минимальное сопротивление открытию створки. Возможны два варианта подобной установки:

1. с применением противовеса, который размещен снаружи либо внутри устройства;
2. отклонение размещения оси, на которой крепится створка, по отношению к середине сечения канала воздуховода.

Обратите внимание! Закрытия створки основывается на действии силы тяжести, а потому следует размещать устройство с применением уровня строго в вертикальном или горизонтальном положении, которое зависит от конкретной модели. В противном случае происходит неполное закрытие клапана или для открытия створки будет необходим усиленный воздушный поток в вентиляционной системе.

Двустворчатый с применением пружин

Это так называемое устройство типа «бабочки», оборудованное 2-мя шторками. При избыточном давлении они складываются с определенной стороны, а в случае его отсутствия — закрываются за счет пружин. Поскольку работа механизма не зависит от силы тяжести, подобное устройство допустимо располагать под различным углом.

Такой вариант хорошо себя зарекомендовал в случае принудительной вентиляции с применением вытяжки. Прежде, чем купить клапан, стоит протестировать степень чувствительности шторок к давлению в воздуховоде, на который будет осуществлен монтаж. Силу действия пружин в современных устройствах такого типа допустимо корректировать.

Решетка с обратным клапаном для естественной вентиляции

По своему внешнему виду решетка с обратным клапаном для естественной вентиляции очень похожа на оконные жалюзи. У такого устройства принцип действия аналогичен одностворчатому варианту – гравитационный. Применение нескольких створок вместо одной связано с компактностью механизма в открытом положении, что довольно актуально для наружных компонентов вентиляционной системы.

Размеры вентрешеток с обратным клапаном для естественной вентиляции спроектированы для стандартных параметров коробов, предназначенных для вытяжек. Что касается устройства для предупреждения нежеланной тяги, его допустимо размещать как на всю решетку, так и лишь на отверстии для естественной вентиляции.

Использование гибкой мембраны

Рабочий принцип мембранного обратного клапана основывается на возможности потока поменять положение гибкой пластины. Она позволяет в случае одного направления потока воздуха открывать вентиляционное отверстие, а при противоположном – его закрывать, вплотную примыкая к периметру.

В случае риска изменения мембраны из-за мощной обратной тяги требуется наличие вспомогательных ребер жесткости, на которые она сможет опираться во время закрытия вентиляционного отверстия. На это стоит обращать внимание при покупке мембранного механизма, в противном случае возможна деформация и дальнейшее неплотное закрытие заслонки или пропуск обратного воздушного потока устройством.

Для всех систем, независимо от конфигурации, необходимо рассчитать расположение клапанов так, чтобы нежеланная тяга при всех вариациях включенных вытяжек и вентиляторов в результате была заблокирована. На качество функционирования вентиляции в первую очередь влияет правильный монтаж устройства.

Расположение клапана в системе вентиляции

Если в вытяжной системе предусмотрено единое место забора воздуха, и оно посредством вентиляционного канала выходит на улицу или в шахту, для предупреждения появления обратной тяги достаточно выполнить установку в воздуховоде одного устройства.

Если система усложнена наличием нескольких отверстий для естественной вентиляции, применяют следующие правила установки обратных клапанов:

• На всех ветках, которые объединяют центральный воздуховод и точку забора воздуха, монтируют обратный клапан. Это важно для предотвращения перенаправления воздушного потока в сторону вытяжки, если она не работает.
• Как правило, на выходе системы вентиляции монтируют дополнительное устройство. В случае абсолютной герметичности канала в установке нет необходимости, но все же, как демонстрирует практика, наличие клапана именно в этом месте имеет смысл.

Вентиляционный обратный клапан для естественной вентиляции

В основном, обратный клапан размещают в местах с максимально удобным и простым доступом к ним. Это связано с тем, что их приходится время от времени чистить от жира, налипшей грязи и пыли, в противном случае не будет происходить полное закрытие заслонок при нежеланной тяги.
Во время проектирования воздуховода важно помнить о том, что производитель в некоторых случаях размещает обратный клапан непосредственно на вытяжке либо на вентиляторе. В такой ситуации установка дополнительной защиты от появления обратной тяги не требуется.

Установка обратного клапана на вентиляцию на кухне. Кухонная вентиляция с обратным клапаном

Популярные материалы

Today’s:

• Какая температура на утепленной лоджии зимой. Можно ли установить морозилку на холодном балконе
• Обои компакт винил, что это. Плюсы и минусы виниловых обоев
• Как сделать спальню красивой и уютной. Дизайн современной спальни (фото)
• Кухня с бирюзовыми стульями
• Украшаем комнату своими руками. Из чего и как делать декор комнаты?
• ⚜️Детская комната с панорамным окном ⠀
• Программа для участка дизайна. Бесплатный онлайн-конструктор садового участка

1. Установка обратного клапана на вентиляцию на кухне. Кухонная вентиляция с обратным клапаном
2. Обратный клапан для вентиляции 100 мм. Отзыв: Обратный клапан для вентиляции Vents КО 100 — Маленькая, но полезная штучка
3. Вентиляционная решетка с обратным клапаном
4. Клапан Обратный лепестковый для вентиляции. Обратный клапан для вентиляции – особенности устройства и назначение данного вида узлов
5. Видео вытяжка, обратный клапан, естественная вентиляция

Установка обратного клапана на вентиляцию на кухне. Кухонная вентиляция с обратным клапаном

Установка вентиляции с обратным клапаном на кухне – первоочередная задача. Кухня в доме – это горячий цех с постоянно работающей, дымом, паром и устойчивыми ароматами пищи. В процессе работы все испарения могут оседать наи стенах. Именно по этой причине рачительные хозяева устанавливаютс обратным клапаном.

Как правило, этот прибор монтируют непосредственно над, выводя вентиляционный рукав в общий канал.

При отсутствии центральной вентиляции иногда устанавливают вытяжные вентиляторы в отверстие форточки

Вытяжку подбирают таким образом, чтобы объем переработанного ею воздуха соответствовал кубатуре помещения. Хороший агрегат полностью меняет воздух в помещении около 10 раз за час. Учитывая возможные проблемы с вентиляцией, лучше брать приборы с запасом мощности.

К сведению! Вытяжки с обратным лепестком удаляют отработанную атмосферу из кухни. Чтобы обеспечить доступ свежего воздуха, следует установить приточные клапаны или открыть форточку или окно.

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Обратный клапан, как правило, идет в комплекте с вытяжкой. Его монтируют непосредственно в вентиляционное отверстие. Если по какой-то причине устройство не входит в набор для установки, следует подобрать его по размеру вытяжного рукава.

К сведению! Специалисты рекомендуют подбирать кухонные вытяжки не только по мощности вентилятора, но и по уровню шума. Слишком «громкие» приборы могут создать дискомфорт и помешать работе повара.

Обратный клапан для вентиляции 100 мм. Отзыв: Обратный клапан для вентиляции Vents КО 100 — Маленькая, но полезная штучка

Буквально вчера я публиковал отзыв о вытяжном вентиляторе Dospel Styl 100 WP , в котором рассказывал о проблеме с вентиляцией у меня дома, а именно о том, что через вентиляцию в мою ванной комнату попадал холодный и зачастую неприятно пахнущий воздух с чердака. Всё это обычно исправляется установкой вытяжного вентилятора с обратным клапаном. Обратный клапан не дает воздуху проникать в помещение извне, а вентилятор направляет воздух из помещения наружу. Однако, при покупке вентилятора, я выбрал модель, не имеющую обратного клапана, так что его мне пришлось покупать отдельно.

Обратный клапан Vents КО 100 произведен в Украине. Изготовлен он из АБС-пластика и плотной пленки. В общем-то, его конструкция до безобразия проста и вряд ли долговечна. Подозреваю, что через несколько лет пленка перестанет плотно прилегать к корпусу и наружный воздух будет проходить мимо неё в ванную.

Способ подсоединения данного клапана к вентилятору зависит от конструкции самого вентилятора. На купленном мной вентиляторы были специальные пазы, предназначенные для крепления обратного клапана, но для клапана Vents КО 100 их пришлось расширять ножом.

Учитывая простоту конструкции клапана Vents КО 100 у меня возникает вопрос откуда такая цена на него. Ну да ладно, главное, чтобы в течение хотя бы нескольких лет я об этой проблеме и не вспоминал. Ну, а функцию свою клапан выполняет — больше у меня из вентиляции не дует, благодаря чему температура в ванной на пару градусов повысилась и больше не появляется неприятный запах.

Вентиляционная решетка с обратным клапаном

Вентиляционные решетки с обратным клапаном – это отличное решение в вытяжных системах вентиляции помещений. Суть такова: загрязненный воздух принудительно движется наружу из помещения через вентиляционный канал, и своим давлением поднимает клапан.

При отсутствии давления клапан под собственным весом опускается и предотвращает попадание воздуха извне внутрь помещения.

Несложно догадаться, что речь идет не о естественном вентилировании, а только о механическом, принудительного типа. Хотя заслонка устроена так, что она легко открывается и закрывается, естественный ход воздуха не в состоянии ее поднять. Разве что при наличии огромной силы сквозняков, что в условиях дома или квартиры не представляется возможным.

Основное отличие от похожего аналога – инерционных решеток – состоит в необходимости применения принудительной вентиляции. Как правило, такие конструкции чаще всего устанавливаются на выходе вентиляционной шахты под обычную кухонную вытяжку.

Конструкция вентиляционных решеток с обратным клапаном очень проста и незатейлива. Можно выделить несколько частей:
• фланец для присоединения воздушного канала;
• неподвижная часть (решетка);
• подвижная часть (заслонка-клапан).

Сечение, в котором представлены подобные конструкции, обычно прямоугольное, но бывают и круглые варианты. Фланец для воздухоотвода всегда имеет круглое сечение. Разница состоит только в диаметре, который может быть от 110 до 150 мм.

Неподвижная часть выполняет две функции: декоративную (скрывает частично клапан) и защитную (защищает подвижную часть от механического воздействия чего-либо).

Сама заслонка представлена в виде прямоугольного или круглого лепестка, который открывается в одну сторону. Соединение с основным корпусом подвижное, но без привлечения каких-либо металлических деталей. Это делается специально для того, чтобы избежать коррозии металла и, как следствие, заклинивания в открытом или полуоткрытом состоянии.

Материал, из которого выполняется подобная вент решетка – пластмасса. Поскольку конструкция часто находится в зоне повышенной влажности, то применение металлических подвижных и неподвижных частей не рекомендуется.

Впрочем, в быту можно встретить самодельные решетки из оцинкованной стали. Но ручаться за их долговечную и безотказную работу никто не может.

В зависимости от конструкции, обратные клапаны для вентиляции бывают:
1. Лепестковые. Изготавливаются в виде жесткой заслонки, закрепленной на оси, и содержат принцип работы поворотного механизма. При потоке воздушных масс, эта заслонка поворачивается, таким образом, закрывая или открывая вход для воздуха.
2. С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки, створки открываются и начинают свою работу. Такой тип устанавливается в стенах для защиты коммуникаций.
3. Мембранные. Выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах гораздо тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым препятствуя поступлению воздуха.
4. Бабочка. Схожий в строении с лепестковым типом клапана, однако, имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции, лепестки открываются и, соответственно, при выключении – закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без него, а также прямоугольными или круглыми.

Клапан Обратный лепестковый для вентиляции. Обратный клапан для вентиляции – особенности устройства и назначение данного вида узлов

Как известно, воздух в вентиляционных каналах может двигаться в обоих направлениях, что вызывает определенные проблемы, ведь холодный зимний воздух может проникать в помещение, также как и пыль. Именно поэтому в системе должен присутствовать такой узел, как обратный клапан для вентиляции – своими руками его может поставить практически любой человек.

Благодаря ему воздух перемещается только в одном направлении, при этом возможен вариант открытия задвижки только во время работы , что очень удобно.

Видео вытяжка, обратный клапан, естественная вентиляция

Как правильно поставить воздушный обратный клапан

Вопрос — собираюсь ставить обратный клапан в систему воздуховодов вентиляции, т.к. вентиляция работает в обе стороны. Какой стороной ставить по направлению движения воздуха я разберусь, интересует правильность установки относительно горизонта и оси вращения самого клапана.
Я планирую так (см. вложения), задумка такая, чтобы клапан под своим весом стремился закрыться, но при этом оказывал минимальную помеху протекающему, в правильном направлении, воздуху, я прав?

Я установил так, чтобы он под своим весом был открыт, с наклоном чуть, как дверь которая все время открывается Как только обратка дует, он захлопывается.

первый раз вижу такое ,
порнуха какая то

ломастер написал :
первый раз вижу такое ,
порнуха какая то

А какой должен быть?

vasilk написал :
А какой должен быть?

Если правильно — то никакого. Нужно разобраться, почему у Вас «вентиляция работает в обе стороны» и устранить причину. Клапаны на естественной вентиляции действительно

ломастер написал :
порнуха какая то

2vasilk Да не прьтесь, ставьте клапан с осью вертикально. Опрокидывание тяги вызывается множеством причин, большинство из которых неизлечимы (не разбирать же полдома). Чтобы заслонка легче крутилась, можно немного доработать. Надоест — поствите приточку .

AlexEE написал :
Если правильно — то никакого. Нужно разобраться, почему у Вас «вентиляция работает в обе стороны» и устранить причину.

Боюсь что причина вне моей квартиры, а УК устранять ее не будет, да и как можно устранить, если дом типовой и все сделано по проекту.

vasilk написал :
А какой должен быть?

вот наверное такой.

vasilk написал :
Боюсь что причина вне моей квартиры

Вы уверены? Очень часто причина — герметичные окна. У Вас обратная тяга и при открытых окнах?

AlexEE написал :
Вы уверены? Очень часто причина — герметичные окна. У Вас обратная тяга и при открытых окнах?

ага, пустая квартира и голые стены. некоторые окна были открыты, когда дорабатывал отверсие напильником и монтировал накладку, получил несколько раз пылью(от напильника) в лицо потоком воздуха из самого отверстия.
Причем это регулярно, пришлось работать в защитных очках.

ломастер написал :
вот наверное такой.

бабочка? я уже начитался форума, у естественной тяги не хватает силы его открывать.

vasilk написал :
. получил несколько раз пылью(от напильника) в лицо потоком воздуха из самого отверстия.
Причем это регулярно.

Значит Вы регулярно будете без вентиляции. Поэтому я и написал, что нужно искать причину. Обратный клапан — это борьба со следствием.

AlexEE написал :
Значит Вы регулярно будете без вентиляции. Поэтому я и написал, что нужно искать причину. Обратный клапан — это борьба со следствием.

Возможно стоит сделать постоянную, принудительную вентиляцию, пусть вентилятор гонит воздух на малых оборотах. В комнатах есть клапаны приточной вентиляции, через них будет заходить свежий воздух.

Всем доброго дня!

На кухне при подключении вытяжки пришлось поставить точ такой же обратный клапан как у топикстартера. Ессено вертикально. Работае как часы, закрывается при малейшей обратной тяге. Но при сильных порывах ветра обратная тяга закрывает клапан с таким грохотом , что приходится иногда его вручную фиксировать (иногда на ночь, когда за окном ветер). Пробовал по периметру наклеивать поролон для утепления окон, резиновый уплотнитель для дверей, каучук какойто — нифига, хлопок всеравно слышно. Кто как борется с его хлопками.

зачем вертикально? ставить надо ось горизонтально, и всё прекрасно работает. И хлопков по идее не должно быть

vasilk написал :
ага, пустая квартира и голые стены. некоторые окна были открыты. Причем это регулярно.

Несколько вопросов:
Какой у Вас этаж и сколько этажей в доме?
Серию дома знаете?
Окна выходят на разные стороны?
Дом новый, ещё мало заселённый или это токмо у Вас ремонт?

ломастер написал :
первый раз вижу такое ,
порнуха какая то

Извините, но порнуха — это то, что Вы предложили взамен.
Вы хоть раз ставили подпружиненный обратный клапан на естественную вентиляцию??

Тот обратный клапан, который автор темы хочет использовать — самый приемлемый.

Соло написал :
Несколько вопросов:
Какой у Вас этаж и сколько этажей в доме?

17 этажный дом, у меня 17-ый этаж.

Да, П44-Т. Я видел, как выглядит венткороб на тех этаже — короб высотой метр накрытый сеткой внутри тех этажа, т.е. даже не на улицу вытяжка выходит, а в техэтаж, над коробом глухая крыша, без каких-либо отверстий. Искать причину плохой вытяжки можно только критикуя типовой проект дома. Ну в чем еще может быть проблема, если вентотверстие в квартире находится максимум(!) на полтора метра ниже чем конец венткороба?! Я даже заглядвая в вент короб сверху могу заглянуть в свою квартиру

Окна выходят на разные стороны?

Да, кухня, маленькая и средняя комнаты в одну сторону, большая комната в противоположную.

Дом новый, ещё мало заселённый или это токмо у Вас ремонт?

Дом новый, сдан в эксплуатацию 3 месяца назад.

HawkkwaH написал :
На кухне при подключении вытяжки пришлось поставить точ такой же обратный клапан как у топикстартера.

Я с момента написания поста продвинулся в изучении моей проблемы и ее решения. Ради интереса поставил доработанный обратный клапан прямо в вытяжку (см. фото)
Получилось отлично, клапан реагирует на малейшие перепады тяги. Обрадовавшись я так и оставил его внутри вентотверстия. Уже через несколько дней при ремонтных работах я заметил, что сперва ненапряжное хлопанье клапана теперь уже меня раздражает, бывали дни когда клапан хлопал очень громко. Жить при таких хлопках будет нереально, а если ночью — это вообще

Сейчас пришел к выводу, что лучше следать подругому — клапан не устанавливать, вместо него поставить тихий канальный вентилятор, например S&P TD 160/100 N SILENT, чтобы он на маленькой скорости постоянно обеспечивал выброс воздуха и недопускал обратной тяги. Далее при необходимости усилить вытяжку, автоматикой или вручную переключать вентилятор на большую скорость. Постоянно работающий вентилятор обеспечит качественную вентиляцию не только санузла, но и всей квартиры, ес-но нужен приток воздуха.
