Выход на чердак через люк

Как сделать люк-выход на чердак из дома

Чердачное помещение легко превратить в дополнительную полезную площадь, если позаботиться о его утеплении и правильно оборудовать выход на него из жилых комнат. Чердак или мансарда представляют собой подкровельное пространство, которое можно сделать вполне удобным для проживания, превратить в место для хобби, коллекционирования или просто для уединённого отдыха. Для удобства пользования необходимо оборудовать выход на чердак через люк – это не слишком сложная работа, и справиться с ней будет нетрудно домашнему мастеру.

Выбираем материал для люка и тип лестницы

Выбирая, как сделать люк в потолке на чердак, нужно продумать тип и способ расположения лестницы. Устанавливать стационарную конструкцию смысла нет, лучше сэкономить пространство, поставив современные складные или раздвижные изделия из дерева или металла. Можно назвать несколько типов чердачных лестниц:

  • Секционная раскладная конструкция – это 3-4 секции, соединённых между собой пружинным механизмом. Раскрываясь, пружина раскладывает секции лестницы, и через несколько секунд конструкция готова к использованию.

  • Раздвижная лестница – обычно две секции из металла, расположенные одна над другой. Они раскрываются, как телескоп, но сама по себе такая конструкция требует довольно много места.
  • Металлическая лестница-гармошка – самый компактный вариант раздвижной конструкции: в собранном положении она занимает минимум пространства, при открывании её вытягивают по принципу ножниц. Это многорычажный механизм, который может устанавливаться в различных по высоте помещениях.

Люки для выхода на чердак с лестницей выгоднее приобретать в комплекте: это упростит монтаж и позволит легко соединить элементы конструкции. Однако при желании и наработанных навыках можно изготовить всю систему самостоятельно.

Проектировка люка в жилом доме

Люк-выход на чердак через потолок, который можно без труда оборудовать почти в любом доме. Его расположение стоит продумать заранее, чтобы в проект была внесена вся необходимая информация. Главное требование при установке люков – нельзя допускать снижения прочности перекрытий, поэтому пространство вблизи выхода на чердак придётся дополнительно укреплять.

Размеры люка-выхода на чердак могут значительно различаться, это зависит от конкретной модели. Стандартная ширина составляет 60 см, длина люка может составлять от 80 до 120 см. Важно, чтобы он был максимально удобным для подъёма на чердак, кроме того, сквозь него должна спокойно раскладываться даже самая большая лестница.

Подготовка прорези люка

Отверстие в потолке прорезается согласно разметке, при этом нужно учитывать расположение балок перекрытия. Расстояние между ними в зависимости от проекта может составлять от 35 до 60 см: важно сделать так, чтобы люк затронул как можно меньше балок.

Если всё-таки пришлось частично вырезать их, то между соседними балками устанавливаются поперечные перемычки. Это позволит не допустить снижения прочности.

Люк прорезается болгаркой или другим инструментом, оно должно быть чуть больше запланированных размеров люка, чтобы осталось место для установки рамки. Работа проводится в несколько этапов:

  1. Осторожно прорезается верхний слой до утеплителя. Если чердак уже был утеплён, слой тепло- и гидроизоляции следует аккуратно прорезать и не вытягивать наружу. Завершать прорезание отверстия будет удобнее и надёжнее снизу.
  2. Из досок собирается рамка, которая будет обрамлять люк. Толщина доски составляет 33 см, ширина рамки зависит о желания владельца. Рамка устанавливается с верхней и нижней стороны, она должна быть закреплена на каркасе люка.
  3. К рамке прикрепляется крышка люка. Лучше приобрести уже собранную конструкцию в магазине, так как она гарантированно выдержит вес лестницы и сможет удержать поднимающегося человека, если такой возможности нет, люк собирается из двух слоёв толстой фанеры и бруса, между фанерными листами прокладывается утеплитель.

Использование утеплителя обязательно: он не только предотвращает теплопотери, если чердак не отапливается, но и повышает его шумоизоляционные качества.

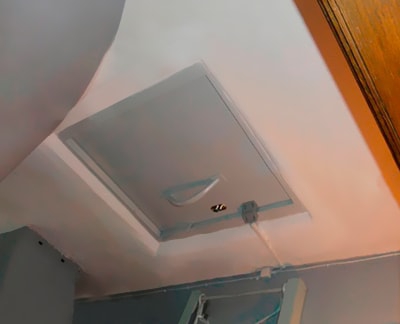

Противопожарные люки на чердак

Особой разновидностью можно назвать люк-выход на чердак противопожарный: он предназначен для быстрой эвакуации из горящего помещения, если двери и окна перекрыты огнём. Огнестойкость такого люка должна составлять не менее 6 минут, поэтому приобретаются специальные металлические конструкции.

Противопожарные люки для выхода на кровлю

Противопожарные люки для выхода на кровлю представляют собой разновидность противопожарной преграды, позволяющей обезопаситься от открытого пламени и предотвратить отравление угарным газом. Также данное приспособление используют при осмотре поверхности чердака или для выполнения различных работ (очищение от осадков, ремонт кровли и т.д.). Показателями, отличающими люк выхода на чердак от противопожарной двери, являются габариты изделия и место установки. Чаще всего такой люк располагают:

  • На плоской кровле, на чердаках;
  • В ходах, предусмотренных для вентиляции;
  • В лифтовых шахтах;
  • Машинных и аппаратных помещениях небольшой площади.

Помимо вышеуказанных мест, огнеупорный люк для выхода на кровлю может устанавливаться в комнате, где без постоянного присмотра находится электроаппаратура. Это актуально в том случае, если не удается осуществить монтаж полноразмерной противопожарной двери. Также кровельные люки применяются на крышах промышленных и спортивных объектов, общественных зданий, аэропортов, складских помещений, вокзалов и т.д..

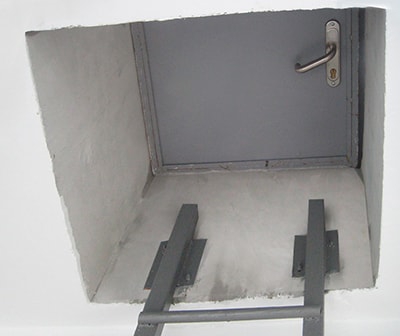

Устройство противопожарного кровельного люка

Специальный люк для выхода на кровлю изготавливается из высокопрочного металла, толщина которого должна быть не менее 1,5-2 мм. Полая часть изделия наполняется негорючим материалом. Это может быть, как минеральная плита, так и плита из базальта. Такой наполнитель лучше сохраняет тепло в любом помещении. Ручка чердачного люка является нажимной, для изготовления петель применяется прочная сталь. С целью предотвратить появление ржавчины, верхняя часть изделия изготовлена из оцинкованной или нержавеющей стали.

Люк выхода на чердак должен обладать размером, не менее 0,8х0,8м. Важно, чтобы его конструкция отличалась предельной простотой, не требовалось частого обслуживания. Также, люк изнутри должен отворяться без ключа.

На пожарные чердачные и кровельные люки существует отдельный ГОСТ Р 53307-2009 противопожарной конструкции. Изделия, которые успешно прошли данные испытания, располагают соответствующим пределом огнестойкости. Оптимальные показатели — 60 минут. Важно, чтобы люк для выхода на кровлю обладал хорошей герметичностью. Для этого по периметру изделия пропускается резиновый уплотнитель. Конструкция люка является водоотводной, створку закрывает врезной запирающий механизм.

Для большего удобства пожарные люки оснащают электромеханическим замком. Также, они могут открываться при помощи дистанционного пульта управления.

Разновидности противопожарных люков

В зависимости от места и типа монтажа, пожарные чердачные люки бывают:

  • Потолочными или чердачными – их устанавливают в перекрытиях, обязательно дополняя специальной лестницей. Такие люки зачастую ведут на кровлю (чердак) здания.
  • Стеновые – устанавливаются в проемах технических шахт. Меньшая толщина коробки и дверного полотна объясняется отсутствием сильных нагрузок.
  • Напольные — предусмотрены для установки на нижних уровнях строения, могут вести в подвальное помещение. Такие люки подвергаются повышенным нагрузкам, поэтому для их изготовления применяется упрочненное полотно и усиленная коробка.

Для напольных и потолочных пожарных люков характерна установка петель наружу, что обеспечивает удобное и быстрое их открытие.

Согласно установленным нормам, люки выхода на кровлю испытывают на огнестойкость таким же методом, как и противопожарные двери. Соответственно, предел огнестойкости противопожарной двери характерен и для люков.

Исходя из соответствующего предела огнестойкости, люки делят на следующие типы:

  • Первый тип — ЛПМ EI 60;
  • Второй тип — ЛПМ EI 30;
  • Третий тип — ЛПМ EI 15.

Чаще всего используют люк выхода на кровлю, уровень огнестойкости которого EI 60. Такое изделие способно противостоять воздействию открытого огня не менее часа. При этом температура люка со стороны, противоположной пожару, не превысит +100 ˚С.

Как выбрать противопожарный люк для выхода на кровлю

При выборе огнезащитного люка, необходимо обратить особое внимание на следующие факторы:

  • Размер люка — оптимальные габариты 800х800мм (минимальный размер, указанный в сертификате и прошедший испытания);
  • Толщина металлического листа – допустимый предел от 0,8 до 2мм;
  • Качество покрытия – рекомендуется обратить внимание на порошковые краски;
  • Материал утеплителя должен быть пожаробезопасным;
  • Предел огнестойкости – не менее 60 минут;
  • Закрывание (открывание) люка – изнутри, без применения ключа.

Наиболее оптимальным вариантом является металлический люк выхода на кровлю, выполненный с учетом всех противопожарных требований.

Особенности установки чердачных люков

Любая разновидность конструкции наделена своими особенностями монтажа. К примеру, напольные люки следует устанавливать с усиленной заделкой, для потолочных — характерно открывание наружу.

Читать еще:  Соломенная крыша избы

Однако имеются некоторые особенности по установке, присущи всем противопожарным люкам:

  • Коробка люка следует фиксировать параллельно к монтажной поверхности;
  • Ход створки, а также функционирование замочного механизма подлежат обязательной проверке еще до окончания процесса монтажа;
  • Размер конструкции влияет на количество крепежных точек (минимум 6);
  • При несоответствии размера проема коробу, важно доработать место установки.

Для монтажа противопожарных люков потребуются дополнительные элементы: крепежные детали, огнестойкие прокладки, а также различный подручный инвентарь. О правильно выполненной работе свидетельствует легкий ход створки. Процесс открытия и закрытия замка удается осуществить, не прикладывая особых усилий.

Противопожарные люки для выхода на кровлю устанавливают непосредственно в верхнем перекрытии, который является полноценным эвакуационным выходом. Для крыши с большой площадью важно проделать не одно, а несколько специальных отверстий с люками. Осуществить выход на кровлю удается с помощью металлической лестницы, закрепленной между верхним этажом и краями проема. Герметичная конструкция способна полностью заблокировать попадание гари и дыма, а также препятствует проникновению осадков в помещение.

Важно! Современная кровля является сложным многослойным сооружением, для изготовления которого применяются различные материалы. Поэтому установка противопожарных люков должна осуществляться в соответствии с типом конструкции.

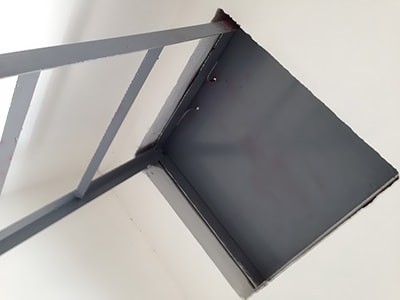

Выход на чердак

Иногда в ликвидации пожара решающим становится доступ к крыше. По пожарным нормам СП выход на кровлю должен быть у всех зданий, независимо от вида собственности. Государственными стандартами установлены правила монтажа лестничных конструкций, их размеры, тип и количество.

СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»

Для тушения пожаров на верхних уровнях и наружном покрытии используют чердачные помещения. Для этих целей пожарные пользуются лестницами, установленными внутри строений либо снаружи. Нормы монтажа конструкций регламентированы СНиП 21-01-97, п. 8.3. В правилах установки противопожарных лестниц учитывается высота дома, класс опасности, тип чердачного помещения.

Способы осуществления выхода

Согласно нормативам, для строения выше 10 м выход на чердак должен быть с лестничной клетки. Для сооружения, ниже этой высоты – с наружной стороны. Доступ наверх должен быть свободным для спасательных бригад. Запрещено устраивать переходы из номеров гостиниц, жилых квартир и прочих помещений, ограничивающих передвижения.

Для прохода на крышу предусматривают варианты:

  • из лестничной клетки;
  • из лестничной клетки на чердак, а затем наверх;
  • по наружным открытым лестницам;
  • по наружным моделям установленного образца.

В здании может быть выход на кровлю через люк, окно либо дверь.

Расчет количества проходов

В каждом строении должен быть доступ на крышу. Количество дверей/люков рассчитывается из длины сооружения и площади покрытия. Количество выходов на кровлю для сооружений класса Ф1- 4 должно быть не менее 1 на 100 м длины или не менее 1 на 1000 м² площади покрытия.

Если высотность дома менее 10 метров, отдельный доступ не предусматривается. Возможности пожарной машины достаточно для работы на верхнем уровне.

Конструкции могут быть внутренними либо наружными. Согласно правилам противопожарной безопасности, если в здании есть внутренний ход наверх, наружный не устанавливают.

Для строений высотой выше 10 м расчет ходов делается исходя из площади покрытия – 1 проход на каждые 40 000 м² кровли.

Разновидности лестниц

Согласно с Федеральным Законом, лестничные конструкции бывают эвакуационные и пожарные. Первые используются для спасения людей, вторые для прохода спасателей на кровлю.

Для работы спасательных бригад проектируют варианты, способные выдержать повышенную массу и устойчивые к высоким температурам. Это металлические сооружения, устойчивые к коррозии и огню. Открытая стальная лестница многоэтажного дома должна выдерживать погодные условия – перепады температур, высокую влажность. Для проверки прочности каждые 5 лет проводят контрольные испытания.

Лестница для прохода на чердак устанавливается с учетом принятых норм:

  • расстояние до стены 30 см;
  • минимальная горизонтальная нагрузка – 75 кг;
  • при нагрузке на ступень 180 кг она не должна деформироваться.

Пожарные модели обозначаются буквой «П» с указанием класса.

  1. Первый класс устанавливается в строениях с расстоянием от основания до покрытия 10 – 20 м или с перепадом крыши 20 м.
  2. Если дом превышает 20 метров или перепад кровли более 20 м для прохода на чердак необходима установка конструкций второго класса. Такие модели делают с площадками на уровне каждого эвакуационного хода. Для удобства и безопасности они оборудованы перилами. Вариант П2 устанавливают под углом.
  3. Вариант П3, в сравнении с моделью П2, имеет большую ширину, угол наклона и повышенную прочность. Наращиванием разрешается переоборудовать вариант П2 в более совершенную модель.

Направление открытия дверей для доступа на чердак не установлено. Люки и двери не должны иметь запоров и замков, препятствующих свободному передвижению.

Противопожарные люки на чердак

Для защиты жильцов многоквартирного дома от пожара и огня, распространившегося по нижним этажам здания, нужен противопожарный люк на чердак. В чрезвычайной ситуации именно он защитит жильцов от угарного газа и пламени.

Чтобы заказать эффективную преграду от огня, обратитесь в «Красивый Петербург». Мы занимаемся изготовлением и установкой противопожарных чердачных люков в Санкт-Петербурге. Мы много лет сотрудничаем с управляющими компаниями, ЖСК и ТСЖ, выполняя работы по ремонту и благоустройству.

Эвакуационные люки выхода на чердак

Огнеупорные люки выхода на чердак предназначены для эвакуации людей из здания, когда проходы к окнам и дверям заблокированы. Мы изготавливаем конструкции из огнестойких материалов, которые отличаются прочностью, герметичностью, стойкостью к высоким температурам и коррозии.

ЛПМ рекомендуется устанавливать не только в чердачных помещениях МКД, но и детских садах, школах, ВУЗах, спортивных комплексах, торговых и развлекательных заведениях, медицинских учреждениях, производственных цехах и других объектов с большим скоплением людей.

Требования к люкам выхода на чердак

Мы выпускаем противопожарные чердачные люки с разными показателями огнестойкости (EI60, EI30, EI15). Они выдерживают напор огня до деформации конструкции в течение 15-60 минут. Для изготовления мы применяем прочную холоднокатаую сталь, огнеупорные изоляционные и герметизирующие материалы.

Основные требования к противопожарным конструкциям для чердака:

  • прочность и надежность,
  • отсутствие щелей при монтаже,
  • простота и легкость открывания створки.

Также необходимо обеспечить свободный проход от лестницы к проему, ключи должны храниться в огнеупорном ящике возле выхода на чердак (изделие можно укомплектовать электромеханическим замком с дистанционным открыванием).

Комплектация чердачного ЛПМ

Огнеупорный люк выхода на чердак состоит из таких элементов:

  • Рама.
  • Створка с двойным притвором (для обеспечения герметичности конструкции).
  • Ручка.
  • Противопожарный замок.
  • Термоизоляция для полости рамы и полотна.
  • Уплотнители.

Применяются огнестойкие изоляционные и герметизирующие материалы. Стандартные размеры ЛПМ для чердака – 600*800 мм, 700*700 мм.

Монтаж противопожарных люков на чердак с лестницей

  1. Люк для чердака устанавливается в вертикальных и горизонтальных перекрытиях, петлями вверх (чтобы створка открывалась наружу).
  2. При установке все технологические щели и зазоры запениваются огнеупорными составами.
  3. По периметру рамы прокладывается уплотнитель, термоактивная лента – чтобы конструкция не пропускала дым и угарный газ.
  4. При изготовлении стальные конструкции покрываются порошковой краской, защищающей поверхность от огня, коррозии, механических повреждений.

Чердачные люки от Красивого Петербурга

Цена противопожарного люка для выхода на чердак зависит от габаритов и комплектации изделия. Специалисты нашей компании порекомендуют оптимальный тип и размеры ЛПМ в соответствии с особенностями МКД.

Базовая стоимость люка указана в нашем прайс-листе, однако точную цену работ определяет мастер, выезжающий на объект для оценки и составления сметы.

  • Имеем лицензию МЧС на работу с противопожарным оборудованием;
  • Работаем строго по смете без срыва сроков;
  • Всегда готовы предложить ознакомиться с отзывами заказчиков.

Выбирайте компанию «Красивый Петербург», если хотите купить чердачный люк с монтажом «под ключ»!

Люк для выхода на кровлю «АЛЬТАИР» ( EI-60)

Назначение: Для выхода на крышу с уклоном до 30° жилых домов и любых технических сооружений с противопожарными требованиями по пределу огнестойкости EI-60

Люк «АЛЬТАИР» — глухой утеплённый противопожарный(EI-60) стальной люк с амортизаторами, фиксатором, надёжным замком и комплектом ключей для наружной установки на плоскую( с углом наклона до 30°) кровлю поверх проёма в перекрытии, с креплением анкерными болтами в перекрытие по периметру проёма.

Характеристика:

  • Лёгкое открытие без усилия с помощью газовых амортизаторов.
  • Фиксация крышки в вертикальном положении специальным фиксатором.
  • Защита от попадания влаги — края наружной поверхности крышки загнуты вниз для стекания воды с люка на поверхность кровли, по периметру крышки с внутренней стороны установлен герметизирующий уплотнитель.
  • Утепление крышки и рамы люка — внутри по всей плоскости крышки и по всем боковым сторонам рамы люка проложена минераловатная плита Технониколь толщиной 50мм
  • Замок с защитой от взлома — надёжный ригельный замок с лёгким и чётким поворотным открыванием и засовами-ригелями с запиранием крышки на три стороны, комплект ключей.
  • Удобная внутренняя ручка-поручень и наружная ручка-скоба
  • Качественные материалы — холоднокатанная сталь толщиной 1,5мм позволяет изготовить люк с гладкой поверхностью и точной геометрией.
  • Покрытие — порошковая полимерная краска по каталогу RAL в специальной покрасочной термокамере
  • Диапазон размеров Шириналина: 500-1500*500-2400мм
  • Доп.опции: утепление люка толщиной 100мм. — (+15%)

Особенности конструкции люка:

Установка люка на кровлю:

Противопожарные люки на чердак

Для защиты помещений чердачного типа от огня и дыма используют противопожарные люки на чердак. Это единственные доступные эвакуационные пути, если проход к окнам и дверям блокирован огнём. Потолочные и дверные варианты отличаются лишь размерами.

Возможны два варианта установки противопожарных люков – в горизонтальных и вертикальных перекрытиях. В первом случае организуется доступ к чердачным помещениям и крышам, во втором – к вентиляционным и лифтовым шахтам.

Монтаж чердачных люков выхода рекомендован для:

  • детских дошкольных и школьных учреждений;
  • спортивных заведений;
  • торговых комплексов;
  • домов культуры и отдыха;
  • медицинских учреждений;
  • многоквартирных домов;
  • производственных помещений с высотой 4,5-5 м.

Противопожарные люки от производителя «Двери ТОР» – это изделия, которые соответствуют нормам ГОСТ и обеспечивают высокие показатели безопасности.

Требования к люкам выхода на чердак

Люки для защиты чердака от проникновения огня имеют разные показатели огнестойкости:

  • 1-й тип – выдерживают напор огня в течение 1 часа.
  • 2-й тип – рассчитаны на использование в течение 30 минут.
  • 3-й тип – деформация материалов начинается через 15 минут воздействия огня.

Для быстрого выхода на чердак предусмотрены лестницы, которые складываются в специальную нишу. Для этих целей используются и металлические стремянки, которые есть в здании. Они хранятся рядом с люками, не создавая препятствий на пути.

К противопожарным чердачным конструкциям предъявляются следующие требования:

  • Хранение ключей в специальном огнеупорном ящике рядом с люком.
  • Отсутствие щелей и зазоров при монтаже.
  • Присутствие специальной термостойкой ленты, обеспечивающей герметичность изделия.
  • Отсутствие преград на пути к чердачному выходу.
  • Использование материалов высокой плотности и огнеупорных сплавов металлов.

Размеры и комплектация огнестойких чердачных люков

Стандартные размеры противопожарных люков: 0,6×0,8 м. Они предназначены для помещений высотой 4,5-9 м. Есть изделия, повторяющие форму квадрата, например – 0,7×0,7 м.

В комплекте предусмотрены:

  1. Створка с рамой.
  2. Двойной притвор.
  3. Изолирующие материалы в полости рамы и створки.
  4. Противопожарный цилиндрический замок и ручка.
  5. Уплотнители.
  6. Терморасширяющаяся лента.

Покупая в Москве товары компании «Двери ТОР», вы экономите время и деньги. Правильно установленные люки снижают риск распространения пожара, позволяют людям быстро покинуть горящее здание. Их установка рекомендована для жилых, офисных и складских помещений.

Приобретайте по лояльным ценам качественные люки для защиты от пожара в полной комплектации. Дополнением к ним станут металлические ставни на окна – надежная защита от взломов и краж.

Чердачная выдвижная лестница

Как удобно расположить в доме чердачную лестницу с люком и не ослабить при этом конструкции? Нужно чтобы все гарантированно стояло, и ничего не упало на голову. Как избежать утечек тепла через люк?

И в конце концов, как можно спрятать любовника или любовницу в загородном доме:)

Зачем нужна чердачная лестница, выход на крышу и чердак?

Если у вас двухэтажный дом с полным вторым этажом и скатной крышей, то под скатной крышей образуется пространство — чердак. Оно никак не используется, но доступ туда и на крышу все равно нужен. Зачем? Приведу несколько примеров:

  • для ремонта крыши изнутри и поверхности кровли;
  • для осмотра состояния стропильных конструкций;
  • ремонт водосточной системы;
  • ремонт желобов, снегозадержателей и другие элементов кровли (они повреждаются льдом);
  • установка и обслуживание антенн, в том числе, для интернета;
  • обслуживание дымохода, вентканалов;
  • обслуживание вытяжных вентиляторов (для понижения уровня шума вытяжные вентиляторы выносят на кровлю, на вершину вытяжной трубы).

В современном двухэтажном дом даже с невысоким цоколем или с полом на уровне земли карниз кровли будет расположен на существенной высоте. Просто так обычную стремянку не поставишь. Ситуацию усугубляет вынос карниза. Нужно быть достаточно ловким и смелым, чтобы взобраться на такую кровлю без вызова подъемника с люлькой.

Для того чтобы выйти на чердак, нужен люк и чердачная лестница рядом с этим люком. В последнее время мы используем готовые решения: люк с выдвижной лестницей. Очень удобно: появилась необходимость попасть на чердак — потянул за ручку, разложилась лестница, поднимаешься по ней наверх. Закончил все дела, сложил все обратно. В пространстве помещения люк не занимает места. На потолке крышку люка можно замаскировать. Будет виден только зазор по периметру люка.

Вроде бы все просто, можно идти строить.

На практике не все так просто.

Сложности при устройстве выдвижной чердачной лестницы с люком

Во-первых, люк нужно расположить так, чтобы он не портил интерьер.

Где попало его не поставишь. Спальни сразу нет. Кто захочет водить ремонтников в сапогах и спецодежде с ящиком инструментов через спальню. Санузел тоже сомнительно, мало кто на это соглашается. Хорошо, когда есть какая-то хозкладовая. Но и в ней не просто — нужно пространство, чтобы лестница разложилась. В холле или коридоре можно, но тоже не для всех. Некоторые не хотят, чтобы люк даже в таком виде был на виду. Ещё вариант постирочная или гардеробная. Тоже не всем нравится. И там, и там чистое белье, одежда. Сразу представляют, как будет открываться люк и оттуда будет сыпаться пыль. Короче, идеальных мест нет, но люк нужен. В конце концов, открываться он будет далеко не каждый день.

О размещении люка с выдвижной лестницей обязательно нужно подумать на стадии проектирования. Информационная модель помогает нам оценить и пространство, и красоту. Сразу видно, где какая мебель, где какие процессы.

В этом видео руководитель бюро Борис Зайцев рассказывает о том, как мы проектируем дома, создавая их информационные модели (BIM), и о тех преимуществах, которые они дают заказчику.

Во-вторых, это уклон крыши.

При планировании чердачной лестницы нужно думать не только о том, откуда на нее забираешься, но и куда попадаешь. На чердаках обычно мало пространства. Слишком близко к краю дома разместить люк скорее всего не получится, потому что из-за уклона крыши в этом месте будет очень низко и не получится даже проползти, не говоря уже о том, чтобы пройти.

Третья сложность — это конструкции.

Помимо стропильной системы, которую можно подладить с учётом люка, нужно думать о конструкции перекрытия. Отверстие такого размера будет несомненно ослаблять любое перекрытие, поэтому нужен профессиональный расчет и необходимые усиления проема.

В деревянных перекрытиях все достаточно просто, нужно только подумать, чтобы люк по длине был параллельно балкам. В железобетоне все сложнее. Особенно в сборных перекрытиях. Рубить проем таких размеров в готовой плите недопустимо. Поэтому нужно устраивать монолитный участок. А это усложняет устройство сборного перекрытия. Вот поэтому мы, кстати, и редко их используем. Если все делать правильно, то появляется много всяких отверстий, которые тянут за собой монолитные участки. А делать 70% сборника и 30% монолита совершенно невыгодно.

Да и в монолите не все так просто. Плиту перекрытия требуется рассчитать с учётом этого проема. А чтобы у плиты не получилось дикое армирование, то при размещении люка архитектором на стадии эскизного проекта нужна консультация с конструктором. Он порекомендует наименее напряженное место в плите, где появившееся отверстие не вызовет большого количества дополнительной арматуры.

Рассчитывать плиту перекрытия нужно с учётом нагрузки от опор стропильной конструкции, которая в свою очередь передает снеговые нагрузки, вес кровли и собственный вес. С учётом коробов дымоходов и вентканалов, с учётом веса пирога пола чердака, с учётом веса оборудования на чердаке. Ну и с учётом собственного веса самой плиты. Разумеется, в расчете должны быть учтены все отверстия и проемы в этой плите. На калькуляторе такое не посчитаешь. Нужна специальная программа, в которую загружается аналитическая модель.

Четвертая сложность — это утепление люка, чтобы не было теплопотерь.

Стандартный люк либо не утеплён вовсе, либо утеплён слабо. Поэтому нужно его дорабатывать. Либо добавлять слой утепления, либо делать вторую утепленную крышку, открывающуюся уже внутрь чердачного пространства. Это требует определенных навыков. Кто попало монтаж люка не сделает. Это должен быть либо профессиональный строитель (не путать с рукожопыми проходимцами), либо это хозяин дома, опять же если руки из того места и тему изучил достаточно глубоко.

Пятая сложность — длина стремянки не всегда совпадает с высотой этажа. Часто ее длины просто не хватает. Приходится наращивать.

Есть ещё пара тонкостей. Чтобы случайно не провалится в люк, не лишним будет сделать ограждения вокруг него. А чтобы исключить попадание воды через люк, нужно сделать бортик по периметру. С правильно уложенной современной кровлей взяться воде на чердаке неоткуда, но перестраховаться нужно.

Если люк категорически не хочется делать, то без доступа на чердак не обойтись. Нужно будет сделать стационарную лестницу по фасаду, либо предусмотреть малый карнизный свес или разорвать его. И тогда доступ на чердак будет осуществляться через мансардное окно на крыше.

Противопожарные люки на чердак

Зачем нужны противопожарные люки с выходом на чердак? При пожаре образуется большое количество горячего воздуха и дыма. Огонь может перекрыть путь эвакуации, и зачастую чердак – единственное место, где можно укрыться. В проем чердака монтируют огнеупорный люк. От огнестойкой двери противопожарный люк отличается лишь размерами. У люка размеры 0,6 на 0,8 м. Чаще всего люк имеет квадратную форму. Через отверстие на чердаке с помощью лестницы можно быстро выбраться на мансарду.

Закажите чердачные люки напрямую от производителя – предлагаем изготовление по индивидуальным размерам, профессиональный монтаж по нормам СНиП.

Модели противопожарных люков от «СТРОЙСТАЛЬИНВЕСТ»

Монтаж чердачного люка

Огнеупорные люки устанавливаются в зданиях с чердаками выше 9 м. В более низких зданиях их установка желательна для пожарной безопасности. Люки могут монтироваться в горизонтальных и вертикальных плоскостях либо для того, чтобы перекрыть доступ к вентиляции и лифтовым шахтам. Люки устанавливают петлями вверх, створка открывается тоже вверх. Установку выполняют с минимальными зазорами, заполняя щели монтажной пеной.

Основу изделия составляет рама, согнутая из листовой стали в профиль. Створка производится также из металлических листов. Во внутренней полости находится негорючий материал. При высоких температурах он не разрушается длительное время и не пропускает горячий воздух в соседнее помещение. В обычное время наполнитель служит в качестве теплоизоляции, не давая помещениям охладиться. По периметру люка прокладывается уплотнитель. Кроме того, люк оснащают термоактивной лентой. При нагревании она выделит пену, которая заполнит собой щели конструкции. Створка закрывается герметично. Люк будет служить преградой для дыма и огня. Предел его огнестойкости должен составлять не менее 30 минут.

В компании «СТРОЙСТАЛЬИНВЕСТ» можно купить противопожарные люки с огнестойкостью 60 минут.

Места установки люков:
  • Здания с постоянным пребыванием людей: детские сады, дома для престарелых, дома-интернаты, больницы;
  • Гостиницы, общежития, санатории, пансионаты;
  • Многоквартирные дома;
  • Учреждения культуры: театры, кинотеатры, музеи, выставки;
  • Предприятия торговли: магазины, торговые комплексы;
  • Спортивные учреждения;
  • Учебные заведения;
  • Пожарные депо;
  • Помещения высотой от 4,5 до 5 м;
  • Технические сооружения, предназначенные для коммуникаций.

Створка люка открывается вручную либо с применением электромеханических устройств. Люки можно использовать для проветривания помещения, а также вентиляции путей эвакуации и коридоров. Специальных требований к чердачным люкам нет. Их так же, как и противопожарные двери, проверяют на огнестойкость в соответствии с ГОСТом.

Чердачные люки от завода «СТРОЙСТАЛЬИНВЕСТ»

В компании «СТРОЙСТАЛЬИНВЕСТ» производят люки стандартного размера 0,7 на 0,7 м. Также возможно изготовление изделий по индивидуальным размерам. Используется холоднокатаная сталь толщиной 1,5 мм. Толщина коробки составляет 84 мм. Створка крепится к раме петлями с закрытыми подшипниками диаметром 20 мм. В полотно монтируется замок NEMEF. Люки отличаются прочным коробом, двойным полотном, пожарной безопасностью и современным внешним покрытием, которое защищает металл от коррозии. Люки легки в эксплуатации и имеют предел огнестойкости 60 минут, который подтвержден в ходе испытаний. Все люки оборудуются маркировочными табличками. К каждому изделию прилагается паспорт.

Противопожарные люки выхода на кровлю – изготовление и монтаж

Противопожарные люки выхода на крышу или чердак, в первую очередь, служат для своевременной эвакуации людей с верхних этажей высотных зданий в случае чрезвычайной ситуации, пожара, наводнения, блокировке других аварийных выходов и пр. Противопожарный люк выхода на крышу создаёт надёжный искусственный барьер и препятствует задымлению и быстрому распространению огня и отличается от противопожарных дверей размерами и местом установки.

Дополнительная функция, которую имеет металлические противопожарные люки на кровлю (крышу) является возможность обеспечения доступа к крыше для технического персонала, который занимается обслуживанием различного вида оборудования (зенитные фонари, громоотводы, радио- и телеоборудование и т.д.), а также для проведения работ, связанных непосредственно с кровлей здания (например, очистка крыши и водоотводящих воронок от снега или их ремонт).

Цены на противопожарных люков выхода на крышу M8CITY

Чтобы рассчитать более точную стоимость, необходимо учесть множество дополнительных параметров, которые могут различаться в зависимости от проекта. Для более детального расчета можно связаться с нашими специалистами по почте info@m8city.ru или телефону +7 495 946 99 02 , или заполнить форму обратной связи для обработки заявки. Мы свяжемся с вами для уточнения все данных.

Противопожарные люки выхода на кровлю, производством которых занимается компания М8 Сити, обладают отличительной особенностью, которая заключается в конструкции купола. Кровельный противопожарный люк M8CITY выполнен в формате «сэндвич» из нескольких слоёв огнестойких материалов (оцинкованная сталь, утеплитель из муллитокремнеземистого волокна). Наличие негорючего утеплителя предохраняет конструкцию от промерзания в суровых климатических условиях, двойной контур уплотнения створки люка блокирует проникновение любой влаги из вне.

Металлический противопожарный люки на крышу (кровлю) M8CITY соответствуют пределу огнестойкости ЛПМ-01/60 ЕI60 (ei 60) и выполнены согласно требованиям к противопожарным люкам на кровлю СТБ1394-2003. Это гарантирует, что конструкция способна выдержать воздействие прямого огня в течение 60 минут.

Стальное основание люка

Крышка люка выхода на кровлю

Покрытие кровли — битумно-полимерный материал по СТБ 1107-98*

Наклонный бортик 100×100мм*

Железобетонная плита покрытия*

* — не входят в комплект поставки

Изготовление противопожарных люков выхода на крышу M8CITY осуществляется на базе собственного производства в Минске. Возможности компании позволяют проектировать и производить изделия в соответствии с требованиями проекта Заказчика, учитывая специфику погодных условий региона, его климатических норм, месторасположения объекта.

Преимущества противопожарных люков выход на крышу М8 Сити:

универсальная конструкция позволяет устанавливать его на любом типе покрытия (на плоской кровле, кровле с уклоном);

  • противопожарные люки на кровлю имеют небольшой вес конструкции, что позволяет снизить нагрузку на поверхность крыши.
  • Монтаж противопожарного люка выхода на кровлю чаще всего осуществляют непосредственно в верхнем перекрытии. Это позволяет создать полноценный эвакуационный путь. Если крыша здания большая по площади, то, как правило, устанавливают некоторое количество люков. Установка противопожарных люков гарантирует блокировку проникновения дыма и других продуктов горения, обеспечивая безопасное пребывание людей на крыше здания до их спасения.

    К противопожарным люкам выхода на кровлю предъявляют некоторые требования, которым полностью соответствует продукция компании М8 Сити, это:

    • надёжная конструкция;

    высокие теплоизоляционные свойства;

  • устойчивость к коррозии и механическим повреждениям.
  • Область применения противопожарных люков M8CITY:

    • жилые дома (низко этажная застройка и высотные жилые комплексы, чердачные помещения);

    промышленные объекты (производственные цеха);

    складские помещения (отапливаемые склады, логистические комплексы);

    объекты спортивного назначения (бассейны, крытые стадионы, ледовые арены, теннисные корты, манежи);

  • общественные здания и сооружения (гостиницы, выставочные павильоны, театры и кинотеатры, вокзалы, аэропорты).
  • Наши специалисты рассчитают и предложат Вам оптимальный вариант конструкции, а также произведут установку в любой точке страны.

    голоса
    Рейтинг статьи

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
