Устройство дымохода для камина

Дымоходы для камина: особенности устройства

Для эффективной работы домашнего камина важно грамотное обустройство его дымоотводного канала, правильность исполнения которого влияет на надёжность функционирования всей конструкции в целом. Для того чтобы обеспечить выполнение требований, предъявляемых к этим элементам печного отопления, необходимо ознакомиться с их внутренним устройством и особенностями функционирования.

Конструкция отвода и принцип работы ↑

Дымоходы для каминов обеспечивают выведение газообразных отходов из камеры сгорания или топки наружу, в окружающую атмосферу. Конструктивно они выполняются в виде трубного отвода или шахты, обеспечивающей требуемую герметичность отводящего канала.

Принцип их действия непосредственно связан с функционированием самой топки, в которой сгорает помещённый туда горючий материал (дрова или уголь, реже – газ или мазут).

Результатом сгорания рабочего топлива являются лёгкие продукты, содержащие окислы углерода, а также пепел, сажу и другие опасные для здоровья человека компоненты. По отводящему каналу (каминной трубе) эти продукты поднимаются вверх, а в топку поступают новые порции свежего воздуха, благодаря которому поддерживается процесс горения.

Перед началом работ по обустройству отводного канала также необходимо определиться с предполагаемым объёмом газообразных продуктов, скапливающихся в топке при утилизации горючего материала.

Способы размещения ↑

Подключение каминных дымоходов к отопительному устройству осуществляется лишь после окончательной их установки на заранее рассчитанное место. Обычно это место выбирается с учётом конструктивных особенностей жилого помещения, обеспечивающих возможность прокладки дымохода в зоне, удобной и безопасной для отвода раскалённых газов.

Также необходимо учесть, что дымоходы для камина допускается размещать как внутри помещения, так и с его наружной стороны (фото справа).

При внутреннем расположении канал обустраивается в границах отапливаемого здания или помещения. В нашей стране традиционно поступают именно таким образом, пристраивая каминные трубы прямо в доме и выводя их конец наружу через специальное отверстие в крыше.

Размещение большей части отводного канала внутри строения позволяет не только защитить его от промерзания, но и значительно снизить тепловые потери из-за ограниченного контакта с холодным воздухом. При такой организации путей отвода продуктов сгорании поднимающийся по трубе дым постепенно остывает, благодаря чему возможность образования конденсата заметно снижается.

Однако подобное положение дымохода камина имеет один значительный недостаток, заключающийся в том, что сама конструкция занимает слишком много места. Помимо этого, при таком варианте расположения увеличиваются риски случайного возгорания от контакта со стенками разогретого канала.

При внешнем положении отводной трубы (фото выше) место в комнате занимает только камин, что существенно для небольших по площади помещений. Помимо этого снижается вероятность пожароопасных ситуаций, поскольку раскалённые стенки дымоотвода контактируют не с элементами внутренней отделки, а с открытым пространством.

До появления современных теплоизоляционных материалов этот способ прокладки редко применялся в строительной практике, поскольку надёжно утеплить открытую трубу для камина при сильных морозах было совсем непросто. С освоением нашей промышленностью сэндвич технологий появилась возможность обустраивать открытые дымоходы (обычно – в частных домах и загородных коттеджах).

Однако за все преимущества открытого метода прокладки сэндвич трубы для камина приходится платить приличные деньги, расходуемые на надёжную термоизоляцию находящегося на открытом воздухе выводного канала.

Материалы ↑

Дымоходы для печей каминов могут обустраиваться из самых различных материалов, обладающих следующими рабочими характеристиками:

    высокой термической устойчивостью; достаточно низкой теплопроводностью; хорошими показателями огнеупорности; устойчивостью к окислению содержащимся в воде кислородом; возможностью противостоять агрессивным химическим веществам, входящим в состав сгорающих продуктов.

Для монтажа и установки дымоходов печных каминов, как правило, применяются следующие материалы:

1 Кирпич, традиционно используемый при обустройстве печных дымоходов, отличающийся высокой жаростойкостью и долговечностью. Для сооружения отводных труб применяется полнотелый (без внутренних пустот), обожжённый кирпич с высокой покупной стоимостью. Кирпичная шахта обычно делается прямоугольной или квадратной, из-за чего по углам оседают сажа и пепел, что снижает эффективность отвода газов.

2 Керамические трубы относятся к более дешёвым изделиям, состоящим из целого набора узловых и блоковых заготовок. Они отличаются более компактными размерами и могут монтироваться как внутри, так и снаружи здания. Такие трубы много легче кирпичных аналогов, благодаря чему необходимость в подготовке фундамента под них отпадает.

3 Самым разумным по цене и доступным вариантом считаются стальные сэндвич трубы. Они выполняются в виде пары вставленных друг в друга цилиндров с размещаемой между ними прослойкой. Эти изделия довольно легки; поэтому монтаж каминов и дымоходов на их основе очень прост. Также они отличаются завидной долговечностью и могут прослужить вам не менее 15-20-ти лет.

Технические требования к каналам удаления дыма ↑

Решение вопроса о том, как правильно сделать дымоход для камина, непосредственно связано с требованиями к его обустройству и грамотному выбору основных размеров этой конструкции (высоты и сечения).

Как и выбор участка под камин, расчёт рабочих параметров производится ещё до начала монтажа системы дымоудаления.

При выборе этих параметров также учитываются следующие факторы:

    мощность отопительного устройства; тип загружаемого в топку топлива; место расположения камина; климатические условия в данном регионе.

Таким образом, размеры дымохода для камина выбираются на основании конкретных данных, определяемых для каждого случая индивидуально. С точными значениями этих параметров можно ознакомиться в прикладываемых к статье источниках с примерами исполнения этих конструкций.

Типичные размеры классического дымохода выглядят следующим образом:

    высота – не более 5 метров (с учётом длины расположенной над кровлей части); сечение канала прямоугольной формы – порядка 270х140 мм (при диаметре каминной топки 200 мм); диаметр труб выбирается в соответствии с размерами каминного выводного патрубка.

Поскольку использование отопительного оборудования связано с высокими рисками – к каналам удаления дыма также предъявляются требования в части безопасности их эксплуатации, а именно:

    Места сочленения и прокладки труб сквозь стены и перекрытия должны изолироваться огнеупорным материалом (асбестоцементом, например). Отводные каналы монтируются в основном вертикально и не должны иметь более 3-х поворотов, а протяженность каждого из горизонтальных участков не должна превышать одного метра. При выборе формы отводных труб предпочтение отдаётся цилиндру.

В заключение отметим, что опытные мастера рекомендуют размещать трубные отводы в пределах дома и именно у внутренней, а не вдоль наружной стены. В случае использования такой схемы установки каминной топки эффективность обогрева помещения резко возрастает, а в самой трубе не наблюдается дефицита тяги и не образуется конденсат.

Дымоход для камина: виды и особенности установки

Дымоход для камина или печи требует столь же грамотного подхода, что и сама топка. Правильная установка конструкции обеспечивает хорошую тягу и пожаробезопасность.

Особенности и устройство дымохода для камина

Независимо от типа дымохода и камина вытяжные трубы должны быть прочными, огнеупорными, влагостойкими и эффективными. Трубы (особенно внутренняя часть) обязаны быть устойчивыми к агрессивным средам. При сгорании топлива образуется пепел, который способен оседать на стенках дымохода. Чем более гладкая внутренняя поверхность трубы, тем конструкция лучше выполняет функции.

Дымоходы изготавливают из разных материалов. Это не влияет на необходимость соблюдать требования к трубам. Особенности и устройство дымохода для камина:

  • пожаробезопасность; необходимо избавить легковоспламеняющиеся элементы от контакта с поверхностью дымохода; между трубой и перекрытием утолщают стены и устанавливают жаропрочную проложку;
  • хорошая тяга; фактор, от которого и зависит эффективность конструкции; чтобы добиться хорошей циркуляции воздушных потоков, нужно правильно рассчитать параметры трубы – диаметр отверстия и длину дымохода; длина привязана к различным аспектам, но обычно отталкиваются от минимальных 5 метров;
  • минимум препятствий потокам воздуха; оптимальный диаметр трубы не спасёт от плохой тяги, если на внутренних стенках скапливается сажа, а внутри трубы некорректно расположены элементы системы, стопорящие воздушные потоки;
  • герметичность стыков; дымоход должен быть целостной конструкцией – без каких-либо зазоров между элементами; в противном случае в помещение будет проникать дым или газ;
  • высокая температура в каналах; низкая температура влечёт за собой образование конденсата на стенках; особенно склонны к появлению влаги металлические изделия; некоторые дымоходы нуждаются в хорошей теплоизоляции;
  • зависимость между типом каминного топлива и тем, из чего сделан дымоход.

Материалы

Существуют различные варианты каминных дымоходов:

  • кирпичные; эффектны и довольно эффективны; если камин тоже выполнен из кирпича, конструкция смотрится гармонично; но изготовить такую трубу в состоянии только специалист, а на шершавых стенках оседает сажа; рационально комбинировать кирпичную «оболочку» с металлической гильзой;

  • из нержавеющей стали; оптимальный вариант – относительно легко монтируется, недорого стоит и хорошо выполняет функции; гладкие стенки не задерживают топливные отходы, но на них образуется конденсат, сели не соблюдается температурный режим;
  • стеклянные; это сложный в исполнении и недешёвый вариант; кроме эстетичного внешнего вида, такие конструкции характеризуются устойчивостью к коррозии, высокой температуре и влаге, а также хорошей тягой;
  • керамические; это многослойные дымоходы, состоящие из:
    • лёгких наружных элементов из бетона;
    • внутренних компонентов из керамики;
    • утеплителя, который располагают между основными слоями;

у этого типа труб лишь один недостаток – относительно высокая цена; при этом потребитель получает теплоёмкую и надёжную конструкцию, минимальный срок эксплуатации которой – четверть века.

Технология изготовления дымохода для камина из кирпича

Кирпичные варианты – одни из самых популярных. Поэтому рассмотрим технологию изготовления дымохода для камина из кирпича:

  • для кладки элементов используют раствор, в который, кроме прочего, входит глина – компонент, прочность которого только увеличивается при высокой температуре; ещё лучше использовать специальные термостойкие смеси;
  • сначала выкладывают основную, трёхрядную, часть дымохода; помните, что диаметр канала определяют исходя из топливного типа, отражающегося в мощности печи;
  • в зоне контакта дымохода с перекрытием в целях пожарной безопасности трубу расширяют – смещают кирпич наружу на четверть; ширина этой зоны – минимум полметра; при меньших параметрах применяют негорючий асбест;
  • после монтажа чердачного перекрытия делают кровельную обрешетку; затем монтируют главный стояк;
  • надкровельная зона дымохода тоже нуждается в расширении; специалисты называют этот участок выдрой – она служит защитой канала от осадков и грязи; расчет ширины и уклона выдры относительно сложен и зависит от параметров крыши – лучше доверить процесс специалистам.

Поскольку у кирпича есть недостаток – склонность собирать сажевые отложения – рекомендуется комбинировать кирпичную трубу с внутренней металлической капсулой. Союз достоинств того и другого компенсирует недостатки обоих вариантов.

Расположение каналов дымоудаления

Способы размещения дымоходов зависят от целей и возможностей и определяют эффективность работы системы. Существует два способа располагать конструкцию – снаружи и внутри.

Наружное расположение

При наружном расположении труба отходит от камина через стену и поднимается кверху за пределами помещения. Достоинства способа:

  • простота установки – легко монтировать в новой постройке и ремонтировать в старой;
  • комфортная эксплуатация конструкции;
  • более высокий уровень безопасности.

  • нерациональный расход тепла, идущего от трубы – вместо того, чтобы обогревать помещение, нагретый дымоход обогревает улицу;
  • необходимость рассчитывать длину трубы так, чтобы та оказалась выше зоны ветрового подпора;
  • необходимость заниматься более сложной и тщательной теплоизоляцией трубы;
  • менее привлекательный дизайн – не всегда, но в большинстве случаев.

Внутреннее расположение

При внутреннем расположении дымоход поднимается вертикально (или почти вертикально) от камина внутри помещения – через перекрытие и кровлю.

  • рациональное использование тепла – высокий КПД камина; большая часть тепла остаётся в помещении;
  • отличная тяга, мощности которой не препятствуют изгибы конструкции.
  • более высокая сложность монтажа – требуется обеспечивать герметичность зоны прохода трубы через перекрытие и крышу; недостаточная герметичность стыка приведёт к протеканию конструкции;
  • расположение каналов дымоудаления внутри требует более тщательного соблюдения мер пожарной безопасности;
  • имеет место потеря полезного пространства.

Установка дымохода для камина в деревянном доме

Дымоход в деревянном доме требует особенно аккуратного подхода. Вместе с эстетикой и обогревом можно легко получить пожар, если установить систему неправильно.

Условия размещения камина в деревянном доме:

  • тип камина и дымохода соответствует типу топлива – различные варианты дают разную температуру отработанных газов;
  • исключение контакта горючих элементов с дымоходом;
  • если камин дровяной, сверху на трубу устанавливают искрогасители;
  • соблюдаются требования, характерные для дымоходов различных типов.

В домах из дерева тоже устраиваются различные дымоходы – из кирпича, металла и керамики. Изготовление дымоходов для камина своими руками – дело сложное и ответственное.

  • оптимальный вариант для деревянного дома – многослойный керамический дымоход (с изоляцией);

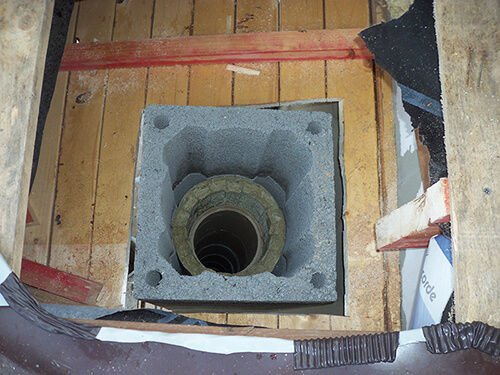

  • проход трубы через перекрытия, кровлю или стены – требуется повышенное внимание к герметизации и устройству расширяющих элементов;

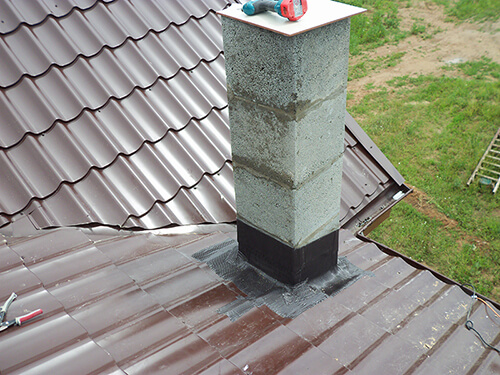

  • проход конструкции через кровлю – необходимо очень хорошее исполнение гидроизоляции и противопожарных интервалов;
  • установка дымохода для камина в деревянном доме требует расчёта усадки здания; древесина характеризуется естественной влажностью – через год дом может дать усадку в несколько сантиметров (зависит от дерева, влажности, климата, типа здания); поэтому конструктивные компоненты дымоходной системы устанавливают с учётом подвижек элементов постройки.
Читать еще:  Устройство кровли из профнастила

Срок службы

Срок службы дымоходов зависит от различных факторов. Но в любом случае грамотный выбор типа конструкции и правильный монтаж гарантируют эксплуатационный период, исчисляемый десятилетиями.

Важную роль играет и эксплуатация системы. Следование требованиям к тем или иным вариантам способствует долговечности дымоходов. Игнорирование правил ведёт к снижению срока.

Чтобы получить помощь с выбором дымохода, вы можете обратиться к специалистам компании «МДС». Наши сотрудники ответят на любые вопросы, связанные с дымоходами для каминов.

Мы готовы обсудить Ваш проект прямо сейчас!

Установка дымохода

Установка дымохода может показаться, на первый взгляд, не самым сложным делом: «главное, печку поставить, а трубу-то мы уж как-нибудь выведем…» Но в реальности это – одно из важнейших условий правильной и эффективной работы отопительного устройства, будь то печь, котел или камин. Не станет большим преувеличением сказать, что не только эффективная работа, но и срок службы отопительного прибора зависит от того, правильно ли подобрана и смонтирована дымоотводящая система для него. Конечно, к комплектам деталей для дымоотводов, которые поставляются с заводов-изготовителей готовыми к сборке, прилагается инструкция по установке дымохода и его эксплуатации. Но, к сожалению, одного лишь, даже самого внимательного, прочтения инструкции изготовителя бывает недостаточно для того, чтобы любой человек мог успешно справиться с этой непростой технической задачей. Зато это дает возможность специалисту, уже обладающему знаниями, опытом и навыками, учесть индивидуальные особенности данного устройства в ходе его установки. С другой стороны, заказчик может почерпнуть из инструкции к купленному оборудованию минимальные знания о том, как правильно установить дымоход, чтобы иметь возможность оценить качество выполнения монтажных работ.

Установка печей, котлов, каминов и дымоходов, как правило, начинается с приглашения специалиста для выполнения предварительных работ. Это нужно сделать ещё до покупки оборудования, так как за внешней красотой и привлекательной ценой, за длинным перечнем функций приборов и устройств людям, далеким от печного дела, бывает трудно увидеть и оценить саму возможность установки этого оборудования в своем доме. Вызванный специалист даст заключение по этому вопросу после того, как проведет необходимые замеры, ознакомится с планировкой здания и проанализирует полученную информацию. Профессиональная оценка конкретных условий монтажа дает возможность понять, как правильно сделать дымоход к печи, камину или котлу. Исходя из этого принимается решение о выборе оптимальной для данных условий модели дымоотводящей системы, материала, из которого она изготовлена, диаметра и высоты дымовой трубы. Если диаметр дымоотвода определяется по диаметру выходного патрубка отопительного устройства, то высоту трубы и другие необходимые параметры рассчитывают по определенным правилам, учитывая при этом мощность прибора, высоту конька крыши и расположение выхода дымовой трубы по отношению к коньку. Результатом является составление технического задания для бригады специалистов по монтажу дымоотвода.

После того, как завершены предварительные работы и принято решение о том, где и как будет производиться установка дымохода, цена на него может быть определена довольно точно, так как становится понятным перечень необходимых комплектующих и самих работ по монтажу. Заказчику не придется самостоятельно покупать дополнительные, не входящие в комплект детали и, таким образом, он будет застрахован от ошибочных приобретений и связанных с ними лишних денежных трат. Монтажники привезут с собой необходимый набор всевозможных элементов, не входящих в заводской комплект. Если же в процессе монтажа какие-либо детали не понадобились, их возвращают на склад и в окончательный вариант сметы не включают – таким образом, заказчику не приходится за них платить.

Как правильно собрать дымоход

Ответ на этот вопрос заключается в нем самом: при монтаже надо соблюсти ряд норм и правил, определяющих ход установки и содержание выполняемых работ. Если речь идет о кирпичном дымоотводе, который выполняется методом кладки или же о керамической дымовой системе заводского производства, то первое, что сделает опытный мастер – займется устройством фундамента под них, так как и кирпич, и керамика имеют немалый вес. Выбор стальной дымовой системы облегчает задачу, поскольку она весит гораздо меньше и ей не требуется мощное основание. Поскольку современные дымоходы заводского изготовления представляют собой модульные системы, то принципиальной разницы в том, как собрать дымоход «сэндвич» или коаксиальный из нержавейки, или же керамический, не существует. Линейные модули (отрезки трубы) имеют раструбы, при помощи которых их можно вставлять один в другой, набирая тем самым нужную высоту трубы. Для присоединения к отопительному прибору и изменения направления трубы служат специальные элементы – тройники и колена. На оголовок трубы могут быть установлены дополнения в виде «зонтов», «грибков» или флюгеров. Обычно они не входят в комплект и приобретаются отдельно, так как не во всех случаях допускается их использование.

Правила установки дымохода включают в себя строгие требования к пожарной безопасности. Поэтому следующий этап работ имеет целью её обеспечение. Для этого необходимо выполнить термоизоляцию стен и перекрытий в местах прохода трубы через них или близкого расположения её к стене. Обычно это делается одновременно с выполнением термоизоляции для печи или камина. Если стена дома деревянная, то приходится возводить противопожарную стенку из гипсокартона на металлическом каркасе с покрытием фольгированной базальтовой ватой или плитами силиката кальция. Те же материалы применяют для защиты отверстий в стенах, кровле или перекрытиях.

Ещё одно важнейшее правило, без которого невозможна установка каминов, котлов, печей и дымоходов – обеспечение абсолютной герметичности системы. Беспечное отношение к выполнению этого требования может привести не только к нарушению тяги, но и к отравлению угарным газом. К счастью, в наши дни не приходится ломать голову над тем, как собрать дымоход, исключив при этом утечку дыма, ведь существуют специальные термостойкие герметики, которыми обязательно нужно обработать как стыки модулей дымовой трубы, так и места присоединения дополнительных элементов.

Как сделать дымоход, если в доме уже имеется подходящая для этого шахта? В этом случае модульную систему собрать не получится, но зато можно провести внутри шахты гофрированную трубу из нержавейки, изрядно сэкономив при этом на комплектующих. Такой же способ можно применить и для гильзования старого кирпичного дымохода, в котором нарушена герметичность.

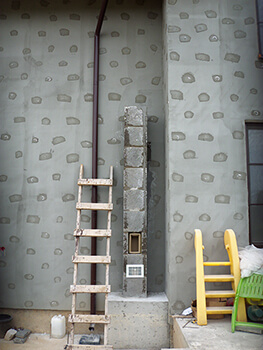

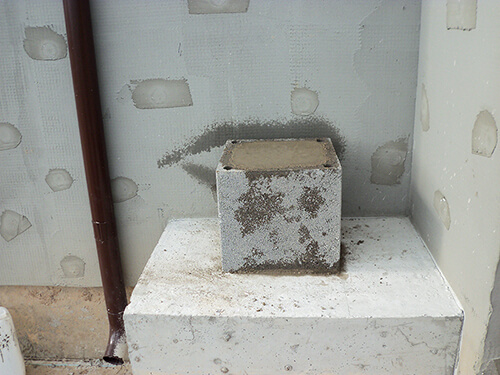

Если по имеющимся условиям дымовую трубу приходится монтировать снаружи дома, то возникает вопрос о том, как вывести дымоход через стену. В этом случае между присоединенным к печи вертикальным отрезком и основной трубой делается горизонтальный участок не длиннее одного метра. Стена в месте прохода дымовой трубы должна быть защищена термостойкой изоляцией, поверх которой укрепляются накладки из листа нержавейки, надежно закрывающие проем.

Компания «Мой камин» имеет большой опыт в выполнении таких работ, как расчет, проектирование и установка дымоходов. Все процедуры выполняются нашими специалистами с учетом технических требований и конкретных указаний производителей дымовых систем. Мы применяем в работе качественное оборудование, материалы и инструменты, что позволяет нам выполнить монтаж в короткие сроки без ущерба для его качества. Компания придает особое значение профессиональной подготовке своих сотрудников, поэтому наши мастера владеют полной информацией о том, как сделать дымоход для любого отопительного оборудования: для буржуйки, отопительно-варочной печи, камина или котла. И самое главное – заказчик может быть уверен в том, что все работы будут выполнены с соблюдением норм пожарной безопасности, так как на их проведение имеется лицензия от МЧС РФ. На монтажные работы, выполненные специалистами компании «Мой камин» предоставляется гарантия продолжительностью один год.

После завершения всех работ выполняется пробная растопка, с помощью которой можно убедиться в наличии хорошей тяги и отсутствии утечек дыма. Если при этом обнаруживаются какие-либо дефекты, их можно устранить сразу же.

Для того, чтобы приобрести оборудование и вызвать специалиста, знающего, как установить дымоход, можно даже не выходить из дома, а просто зайти к нам на сайт и позвонить консультанту!

Требования к дымоходу и его устройство

Что нужно знать, если вы устанавливаете в своем доме камин

Рис. 1. Общая конструкция дымохода

Стационарный дымоход

Каждый отопительный прибор (каминная топка, камин) должен иметь вертикальный дымоход, работающий путем естественной тяги для оттока продуктов сгорания на улицу / открытый воздух.

  • соответствовать правилам, действующим в месте установки прибора;
  • быть герметичным по отношению к продуктам сгорания, водонепроницаемым, с соответствующей изоляцией, сделанным из материалов, стойким к коррозии и давлению газов;
  • быть подсоединенным только к одной печи, камину или вытяжке;
  • быть соответствующего размера, с постоянным свободным внутренним сечением, равным диаметру дымовой трубы в топке или больше и, по крайней мере, 3,5 м в высоту;
  • находиться в основном в вертикальном положении с отклонением от оси не более чем на 45°;
  • находиться на достаточном расстоянии от горючих или легковоспламеняющихся материалов, быть оснащенным воздушным зазором или подходящим изоляционным материалом;
  • иметь единое внутреннее сечение, желательно круглое. Квадратное или прямоугольное сечение должно быть с закругленными углами с радиусом не менее 20 мм и максимальным соотношением сторон 1,5;
  • стены должны быть гладкими, если это возможно, и без уступов. Изгибы должны быть правильными и без разрыва.

Запрещено делать стационарные или мобильные отверстия на дымоходе для подключения приборов, за исключением того, к которому он уже подключен. Внутри дымохода запрещено проводить другие воздуховоды или служебные трубы, независимо от их размеров.

Ревизия дымохода

Мы рекомендуем, чтобы в дымоходе была камера для сбора твердого вещества и какого-либо конденсата, расположенная ниже соединения с топкой, которую можно было бы легко проверять при помощи герметичных дверок.

Труба дымохода

Рис. 2. Сечение выпуска

Труба дымохода представляет собой устройство, установленное на верху дымохода, предназначенное для оттока продуктов сгорания в атмосферу.

Дымоходная труба должна соответствовать следующим требованиям:

  • она должна иметь такое же внутреннее сечение и форму, как и дымоход (A);
  • она должна иметь практичное сечение выпуска (В) не менее чем в два раза больше, чем сечение дымохода (A);
  • часть трубы, которая выходит с крыши или остается в контакте с пространством вне помещения (например, в случае плоской крыши), должна быть закрыта кирпичом или плиткой и в любом случае хорошо изолирована;
  • она должна быть построена таким образом, чтобы предотвращать проникновение дождя, снега и посторонних веществ в дымоход и обеспечивать отток продуктов сгорания на улицу / открытый воздух в случае ветров, дующих со всех сторон и под всеми углами (труба с дефлектором нижней тяги).
Рекомендуемые расстояния для надлежащей работы трубы

Для обеспечения бесперебойной работы дымоходной трубы и для правильного рассеивания продуктов сгорания в воздухе, она должна быть установлена следующим образом:

  • в 6-8 м от любого здания или других препятствий, которые являются более высокими, чем дымовая труба;
  • на 50 см выше, чем какие-либо препятствия, расположенные на расстоянии менее 5 м;
  • за пределами области оттока (другой дымовой трубы).

Соединение с дымоходом

Соединение с дымоходом должно быть выполнено при помощи труб: как можно более коротких, без сужения или ограничений и с максимальным наклоном в 45°. Не должны использоваться гибкие металлические или асбестоцементные трубы. Трубы и отводы (колена) должны быть сделаны в соответствии с действующими правилами.

После того, как в стене просверлили отверстие для того, чтобы вставить трубу в дымоход, воздушные зазоры должны быть заполнены негорючими, устойчивыми материалами с пониженной теплопроводностью (например, легким бетоном).

Убедитесь в том, что соединение с дымоходом является газо- / дымонепроницаемым, поскольку прибор работает в среде с пониженным давлением.

Рекомендуется, чтобы соединительные трубы были изолированы изоляционным материалом

Конструкция дымохода из нержавеющей стали

Для достижения требования гладкости внутренних стенок, отсутствия углов, на которых мог бы скапливаться креозот, существующая кирпичная шахта дымохода гильзуется трубой из нержавеющей стали. Если дымоход сооружается заново, может быть использована термотруба (сэндвич) с двойной стенкой и изоляцией внутри, или же часть дымохода внутри дома может быть выполнена из одностенной трубы с обшивкой в гипсокартонный изолированный короб с конвекционными отверстиями (для забора тепла от нагретой дымоходной трубы).

Рис. 3. Конструкция дымохода из нержавеющей стали

Предназначение различных элементов дымохода:

Наши специалисты осуществляют монтаж дымоходов различных конструкций. Смета на дымоход составляется после предварительного выезда на место его установки (бесплатно — в пределах Киева, оплата транспортных расходов за пределами Киева по договоренности).

Просим обратить внимание, что мы занимаемся поставкой комплектующих для дымохода исключительно при заказе услуги по монтажу дымохода или в комплексе работ по монтажу камина.

Читать еще:  Навесной фасад из композитных панелей

Как сделать правильный выбор дымохода для камина

Дымоход для камина представляет собой конструкцию для вертикального отвода угарного газа за счет создания естественной или принудительной тяги. Очень важно, чтобы устройство дымохода для камина было выполнено из негорючих материалов, обладало повышенной стойкостью к воздействию агрессивной среды и высокой температуры, имело гладкие внутренние стены.

Дымоход для камина

Изготовление дымоотводов для камина и печи производится в строгом соответствии с нормами пожарной безопасности и строительными нормами. Такое устройство способствует повышению КПД отопительного прибора.

Элементы дымовой трубы

Произведя расчет дымоотвода, необходимо закладывать его высоту не менее 5 метров над колосниковой решеткой. Основными элементами, из которых состоит дымоход для камина, являются:

  • Модератор тяги;
  • Люк для прочистки;
  • Металлические или утепленные элементы, соединенные между собой;
  • Выход через перекрытие;
  • Оголовок в виде грибка или стабилизирующей насадки.

Вернуться к содержанию ↑

Размеры дымохода для камина

Расчет дымовой трубы должен включать все необходимые параметры для установки. Основным значением является диаметр дымохода для камина. Правильный расчет позволяет увеличить КПД камина или печи, и напротив, любая ошибка может спровоцировать возникновение пожара или отправление угарным газом. Также расчет предполагает вычисление таких параметров, как:

  • Высота;
  • Размер;
  • Сечение;
  • Материал.

Устройство дымоход для камина

Расчет дымоотводящего устройства для печи и камина в обязательном порядке учитывает, какой вид топлива будет использован при работе теплового оборудования.

Некоторые советы и рекомендации, как производить расчет дымоотводящего устройства:

  • Если камин оборудован печкой открытого типа, рекомендуется, произведя расчет, высчитывать размеры дымохода из соотношения 1 к 10;
  • Размер дымохода квадратного сечения вычисляется исходя из соотношения 1 к 1,5 к размерам топки.

Вернуться к содержанию ↑

Выбор материала дымоотвода

Вопрос, какой материал лучше подходит для изготовления дымовой трубы камина или печи, беспокоит многих застройщиков. Наиболее распространенные варианты дымоходов следующие:

  • Кирпичный;
  • Металлический;
  • Керамический.

Лучше всего зарекомендовали себя комбинированные варианты, когда снаружи выкладывается кирпичный дымоход, что встраивается в стену сооружения, а внутри располагается металлическая труба.

Ключевые достоинства устройства комбинированного типа:

  • Лучше тяга в дымовом канале и отсутствие оседания сажи и копоти на внутренней поверхности трубы благодаря низкому коэффициенту шероховатости нержавейки;
  • Идеально круглое сечение;
  • Полная герметичность;
  • Хорошая теплопроводность и при этом отсутствие температурной нагрузки на стены здания;
  • Высокая эстетичность и длительный срок использования кирпичного кожуха.

Комбинированный дымоотвод предоставляет широкий полет для дизайнерской фантазии, такие устройства великолепно выглядят в комнатах различного стилевого направления, являются основным элементом декора, что способствует отдыху и приятному времяпровождению.

Какими преимуществами обладает металлический дымоотвод

Металлический дымоход для камина и печи станет хорошим решением для дома или дачи, где на этапе строительства не предусмотрели место под топку. Важными достоинствами конструкции для отвода угарного газа из нержавеющей стали являются:

  • Круглое сечение для беспрепятственного отвода дыма;
  • Увеличение КПД отопительного оборудования;
  • Небольшой вес, нет необходимости в возведении фундамента;
  • Легкий монтаж;
  • Простое обслуживание и эксплуатация.

Металлический дымоход для камина

Производит конструкции такого рода целая группа зарубежных и отечественных компаний. Лучше всего себя зарекомендовали такие марки:

  • Raab;
  • Hild;
  • Selkirk;
  • ООО «Балтвент»;
  • Элитс.

Балтвент – отличные дымоотводы из нержавеющей стали, что имеют круглое сечение и подходят одинаково хорошо как для камина, так и для печи.

Дымоходы ООО «Балтвент» изготавливаются в Калининграде и имеют все необходимые сертификаты качества. Цена продукции Балтвент является более чем приемлимой, а качество не отличается от стальных конструкций иностранных компаний. Балтвент производит все виды дымоходов для камина и печи, учитывает местные климатические условия и температурный режим. Для реализации поставляются как одностенные трубы Балтвент, так и утепленные дымоходы, что подходят для эксплуатации при низких температурах.

Керамический дымоход для камина

Керамические конструкции отличаются повышенной прочностью, термостойкостью и долговечностью. Единственный недостаток, какой мешает керамическому дымоотводу устанавливаться на все печи – дорогая цена устройства.

Компания, что считается лидером по производству керамических дымоходов, это Schiedel (Германия). Шидель поставляет в продажу готовые модульные конструкции, что помимо самого дымового канала включают также все необходимые расходники. Именно благодаря такому продуманному подходу, монтаж устройства не составляет никакой сложности.

Где приобрести дымоход для камина

Приобретать дымоотводящие устройства лучше всего у официальных дилеров, которые смогут предоставить всю необходимую документацию и технические характеристики. Одним из таких дилеров является фирма «КПД» Тверь. Преимущество «КПД» Тверь в том, что целая группа компаний реализует свою продукцию с ее помощью, а значит, покупатель всегда имеет широкий выбор различных вариантов на любой вкус.

«КПД» Тверь реализует керамические, металлические, сэндвич дымоходы от лучших мировых производителей. Вниманию клиентов «КПД» Тверь представляется не только собственно продукция, но и качественная консультация по установке и все возможные сопутствующие услуги. Если же вы желаете самостоятельно произвести монтаж каминов и дымоходов, можно проконсультироваться в компании КПД по выбору материалов конкретно для вашего дома.

Стальной дымоход для камина

Цена на монтаж дымоходов

Стоимость установки дымохода из нержавеющей стали

В нашей линейке услуг Вы сможете выбрать для себя оптимальную стоимость дымохода для печи, камина или газового котла. У нас есть очень недорогие решения, а так же Вы можете заказать установку дымохода из компонентов Премиум-Класса.

Недорогой вариант монтажа — отлично подходит для установки дымохода на даче, в жилом доме или на промышленном предприятии.

Цены на установку дымохода «Сэндвич»

Цены на установку дымохода «Сэндвич» для дома высотой 5,5 метров

Стоимость рассчитана для установки трубы «Сэндвич» с толщиной внутренней трубы — 0.55 мм.

Подробная раскладка по ценам

Минимально необходимая конфигурация для монтажа дымохода «Сэндвич» в доме высотой 5,5 метров. Такой дымоход может быть подключён к отопительной печи или котлу.

Стоимость элементов монтажа:

  • Оголовок (120/200) — 679 руб.
  • Хомуты стяжные (6 шт.) — 864 руб.
  • MASTER FLASH — 1800 руб.
  • Труба «Сэндвич» (120/200) — 7475 руб.
  • ППУ (с изоляцией) — 912 руб.
  • Заглушка (120/250) — 299 руб.
  • Труба (Ø120, L=500) — 364 руб.
  • Труба (Ø120, L=1000) — 628 руб.
  • Тройник (Ø120) — 741 руб.
  • Минерит, Баз. Картон — 3180 руб.
  • Расходные материалы — 700 руб.

При монтаже возможно понадобится полу-отвод (Ø120), 45° — 624 руб.

Итого: 18 266 руб.

Стоимость монтажных работ:

  1. Монтаж дымохода с установкой печи — 15 000 руб..
  2. Проход и гидроизоляция кровли (мягкая кровля и немного черепицы) — 3 000 руб.
  3. Изоляция пола и стен — 3 000 руб.
Монтаж + Элементы дымохода: 39 266 руб.

Стоимость монтажа дымохода «Сэндвич» при подключении банной печи

Схема установки дымохода в дом высотой 5,5 метров. Такой тип монтажа дымохода является стандартным для подключения печи для бани, и мы рекомендуем этот вариант для установки в Вашу сауну или баню.

Подробная раскладка по ценам

В этом варианте монтажа мы используем трубы с толщиной металла — 1 мм. Данный вид дымохода обладает улучшенными эксплуатационными характеристиками, и имеет более продолжительный срок службы в сравнении с тонкостенными трубами.

Стоимость элементов монтажа:

  • Дефлектор (120/200) — 1534 руб.
  • Косынка (Ø200) — 371 руб.
  • MASTER FLASH — 1800 руб.
  • Лист подкровельный — 650 руб.
  • Хомуты стяжные (6 шт.) — 1358 руб.
  • Труба «Сэндвич» (120/200) — 15345 руб.
  • ППУ (Минерит, Утепление) — 3200 руб.
  • Старт «Сэндвич» (120/250) — 1050 руб.
  • Труба (Ø120, L=500) — 1031 руб.
  • Полу-отвод (Ø120, 2 шт.) — 2182 руб.
  • Переходник (с 100 на 120) — 721 руб.
  • Минерит, Баз. Картон — 2080 руб.
  • Экран (Нерж., Мин., Б.К.)- 3000 руб.
  • Лист Предтопочный — 600 руб.
  • Портал (Печной кирпич) — 3500 руб.
  • Расходные материалы — 1500 руб.
Итого: 39 962 руб.

Расценки монтажных работ:

  1. Установка печи на подиум с монтажом дымохода — 15 000 руб..
  2. Кладка портала — 7 000 руб.
  3. Изоляция пола и стен — 3 000 руб.
  4. Проход и гидроизоляция кровли (мягкий метал и металлочерепица) — 3 000 руб..
Монтаж + Элементы дымохода: 67 962 руб.

Цены на металлические дымоходы и на элементы монтажа

Мы предлагаем Вам ознакомиться с ценами на металлические дымоходы собственного производства. Дымоходы из нержавеющей стали обладают существенными преимуществами, как в установке так и в их последующей эксплуатации, при этом цены будут заметно ниже дымоходов из других материалов.

Стоимость установки керамического дымохода

Качественные керамические дымоходы зарубежных и отечественных производителей.

Установка дымохода своими руками, проблемы и рекомендации

При выборе печи нужно помнить о необходимости дымохода, и предстоящих затрат на его покупку и монтаж. Современные модульные дымоходы, состоят из элементов и удобны в сборке. На первый взгляд их установка не требует особых навыков и умений, и не составит труда установить дымоход своими руками. Однако, при кажущейся простоте сборки современного модульного дымохода, мы рекомендуем обращаться к услугам специалистов — монтажников, так как при сборке дымохода необходимо учитывать ряд важных параметров.

Несоблюдение правил установки дымохода может привести к неправильной работе печи, отсутствию тяги и задымлению, а в особо тяжёлом случае к пожару.

Поговорим о важных факторах, которые необходимо учитывать при установке дымохода своими руками, о проблемах с которыми Вы можете столкнуться, а так же почему мы рекомендуем для монтажа дымоходов пользоваться услугами профессионалов.

Прежде всего, если вы не имеете опыта в установке печей, каминов и дымоходов, и приняли решение купить и установить дымоход самостоятельно Вам стоит ответить для себя на ряд вопросов:

Способы установки и подключения дымохода

Каким способом будет подключается дымоход к Вашей печи или камину: задние, боковое или верхнее подключение.

Каким способом будет установлен дымоход:

  • насадной с верхним подключением, проходящим в верх через кровлю и межэтажные перекрытия;
  • настенный, проходящий через стену, и уходящий в верх с по несущей стене дома.

Сразу отметим, что цена дымохода установленного настенным способом будет выше, так как данный способ потребует использования большего количества элементов, например опорной консоли, промежуточного опорного элемента, емкости для сбора конденсата, тройника.

Какая должна быть длина дымохода

Специалисты при определении высоты дымохода учитывают ряд параметров: высоту конька крыши и расстояние от него до выхода дымохода, форму крыши здания, наличие рядом отдельно стоящих зданий и высоких деревьев, розу ветров и другие. Все это на первый взгляд может показаться не важным, однако все эти параметры могут повлиять на наличие тяги в печи.

Какой диаметр дымохода

Конечно, производители печей и каминов указывают какой диаметр дымохода необходим. Это можно увидеть в документации к отопительному прибору. Чаще всего это дымоходы имеющие стандартный диаметр например: ∅ 120 мм, ∅ 130 мм, ∅ 150 мм и так далее.

Однако случается производители указывают диаметр подключения не стандартных размеров: например 136 мм. В таком случае Вам понадобится специальный переходник для подключения к дымоходу стандартного диаметра. Нужно поинтересоваться о наличии необходимого переходника у производителя или продавца печей – каминов.

Противопожарные узлы и прохождение дымохода через стены и кровлю

Прежде чем выбрать и сформировать список необходимых элементов и купить дымоход, необходимо предусмотреть, как правильно в соответствии с нормами пожарной безопасности с использованием теплоизоляции обустроить противопожарные проходные узлы через кровлю, прекрытия или стену дома.

Так же, до установки насадного дымохода важно определить где будет организован проход через кровлю. Случается, когда при установке дымохода своими руками, клиент сразу не учитывает особенности здания, и в результате получает сюрприз – оказывается при прохождении межэтажного перекрытия или потолка, дымоход упирается в несущую балку. Приходится решать возникшую проблему: переносить место установки печи или изменять конфигурацию дымохода. В данном случае, для отгибания препятствия приходится покупать и устанавливать дополнительные элементы дымохода, например колено под углом. Допустимо использовать горизонтальные участки до 1 метра, более метра крайне не желательно, так такие искривления дымохода, могут негативно сказаться на тяге и работе печи. Так же, при наличии горизонтальных участков рекомендуется увеличить высоту дымохода, что соответственно увеличивает его стоимость.

Какой дымоход выбрать, стальной или керамический

Для установки отдельно стоящей печи-камина лучшим, оптимальным выбором будет использование стального дымохода из нержавеющей стали. Использование керамического дымохода конечно вполне допустимо, но менее рационально, так как стоимость керамического дымохода будет выше, а установка сложнее и трудозатратнее.

Установка керамического дымохода будет более оптимальным решением при использовании каминов с топками большой мощности.

Факторы влияющие на стоимость дымохода

Каждый понимает, что цена дымохода зависит от его качества. Рассмотрим основные факторы которые влияют на качество и в конечном итоге цену дымохода.

Дымоходы из нержавеющей стали бывают двух типов:

  • простые одностенные, более дешёвые по цене
  • двустенные сэндвич дымоходы состоящие из двух стальных труб, пространство между которыми заполнено утеплителем.
Читать еще:  Можно ли покрасить оцинкованный профнастил

Наличие утеплителя, его вид и размер так же сказываются на цене. В стальных сэндвич дымоходах Российского производства в качестве утеплителя чаще используется базальтовое волокно, толщиной 25 – 50мм. А к примеру, в получивших на рынке России заслуженное признание немецких дымоходах Schiedel Permeter, используется более долговечный материал Superwool. Понятно, что немецкий дымоход Schiedel, по цене буде дороже отечественного, но не только за счет известности бренда, в первую очередь за высокое качество более длительный срок службы.

Для стальных дымоходов производители используют различные марки стали, которые так же влияют на качество и цену дымохода. В России производители дымоходов в основном используют следующие марки нержавеющей стали:

  1. AISI 409 – нержавеющая сталь, с небольшим добавлением титана, такие дымоходы стоят относительно не дорого, но и считаются менее прочными и долговечными.
  2. AISI 321 нержавеющая сталь имеет добавки титана, хрома и повышенное содержание углерода. Дымоход из нержавеющей стали марки AISI 321 – легко выдерживает температуру до 800 °С и менее подвержен коррозии. Срок его службы гораздо больше, но и стоимость дымохода будет выше.

Качество и стоимость дымохода из нержавеющей стали так же могут зависеть от толщины стали. Чаще всего используются сталь толщиной 0,5 мм и 0,8, реже 1 мм. Чем больше толщина стали, тем качественней дымоход и больше его стоимость.

Конечно для использования в своем жилом доме отдельно стоящей печи-камина, покупка стального сэндвич дымохода будет более рациональным решением. Вы можете в целях экономии купить более дешёвый дымоход, который прослужит не долго, и через несколько лет его придется менять. С учетом затрат на демонтаж старого дымохода, покупкой и установкой нового, в конечном итоге с экономить не получится. Можно сразу купить дымоход дороже, но качественней, и на долгие годы забыть о проблемах.

При установке печей-каминов, и монтаже дымоходов, по выше приведенным причинам, мы рекомендуем обращаться к профессионалам. Они помогут Вам избежать многих проблем. Кроме того, профессиональные компании, дают гарантию на свои работы. Учитывая, что многие специалисты выезжают на место будущего монтажа для консультаций, составления сметы бесплатно, возможно будет удобнее прибегнуть к их услугам.

Если Вы приняли решение купить и установить дымоход самостоятельно, добро пожаловать в Печной центр Ясенево. Опытные специалисты печного центра дадут консультации, помогут принять правильное решение, и избежать возможных проблем при установке дымохода своими руками.

Как выбрать дымоход для камина или печи

Процесс выбора дымохода – весьма сложное дело, и подходить к этому делу стоит с особой щепетильностью и тщательностью. Прежде всего, выбирая дымоход, стоит учесть такой факт, как горючее, на котором работает камин. Существует огромное количество разнообразных горючих средств, необходимых для питания огня в камине. Можно начать с классических, таких, как уголь или дрова, и закончить современными жидкими горючими средствами.

Так, к примеру, для каминов, работающих на углях разного типа, следует подбирать дымоход со стенками толщиной не менее одного миллиметра, в то время как для жидкого или газообразного горючего достаточно 0,6 мм. Стоит также отметить, что существует немало вариантов наружной отделки дымохода.

Самые популярные из них – закладывание металлического дымохода в кирпичный короб, или же можно оставить металлический дымоход без специальной отделки, однако в данном случае необходимо провести работы, направленные на сокращение пожароопасности со стороны металлического дымохода, а именно применить специальные материалы, предназначенные для защиты от возгорания.

При планировании будущего дымохода необходимо учесть также такой фактор, как материал, из которого сделан дом, в котором будет происходить монтаж дымохода. Вне всякого сомнения, в деревянном доме вероятность возгорания более высока, чем в здании кирпичном, блочном или каменном. Поэтому специалисты рекомендуют использовать дымовые трубы с изоляцией от 50 до 100 мм для классических видов горючего (уголь, дрова) и примерно 25 мм для жидких и газообразных видов горючего. Следует отметить, что для газообразных и жидких горючих материалов, материал, их окружающий, особого значения не имеет.

В настоящее время существует также немалое количество материалов, из которых дымоход производится. В прошлом наиболее популярным видом дымохода был классический дымоход, представляющий собой кирпичный кожух, внутри которого находится металлическая круглая труба.

Сегодня такой вид дымохода уже не настолько популярен, как раньше, ему на смену все чаще приходят новомодные дымоходы, выполненные из нержавеющей стали, а также из керамики.

Эти материалы обладают такой популярностью неспроста, ведь именно нержавеющая сталь и керамика являются абсолютно неприхотливыми: они не боятся ни жара, ни холода, ни перепадов температур, ни влияния внешней среды. Все это делает сталь и керамику идеальными материалами для создания дымохода. К тому же данные типы дымоходов достаточно легко монтировать и переделывать, в то время как классический кирпичный дымоход вынужден будет стоять до полного разрушения.

С точки зрения очистительных и ремонтных мероприятий керамические и стальные дымоходы имеют целый ряд преимуществ.

Во-первых, процесс их прочистки происходит гораздо проще, нежели процесс прочистки кирпичного дымохода.

Во-вторых, такие дымоходы гораздо проще ремонтировать, ведь они состоят из секций, и секции эти в случае необходимости можно легко заменить, не прибегая к полной разборке дымохода.

Однако, наравне с рядом преимуществ, керамический дымоход обладает некоторым существенным недостатком, ведь керамика, все-таки, не самый крепкий в мире материал, поэтому, в случае необходимости установки дымохода на большой высоте, следует выбрать дымоход из «нержавейки».

Важно также понимать, что дымоход, сделанный из нержавеющей стали, всегда можно использовать в труднодоступных местах, ведь существует большое количество тройников и соединителей, обеспечивающих человеку, осуществляющему монтаж, свободу конструктивности и создания форм для будущего дымохода. Причем та часть нержавеющего дымохода, которая находится внутри дома, будет также являться дополнительным источником тепла, неким обогревателем.

К процессу установки дымохода стоит также подходить с особой щепетильностью, ведь от правильной установки зависит не только функциональность дымохода, но и жизнь его владельцев, ведь недостаточная герметичность дымохода или неправильная установка могут привести к задымлению помещения, в котором дымоход устанавливается.

Установку дымохода стоит поручать лишь специально обученным, высококвалифицированным мастерам, с большим опытом работы. При выборе монтажника следует учитывать, что лишь специалист с большим опытом работы сможет грамотно и точно произвести все необходимые для установки расчеты, собрать не только функциональный, но и красивый дымоход.

Итак, к процессу выбора дымохода стоит подходить со всей тщательностью и профессионализмом, ведь дымоход, как уже говорилось выше, должен быть не только функциональным, но также безопасным и красивым в видимой своей части. Следует четко продумывать все детали, начиная от толщины стенок дымохода и заканчивая типом его отделки. К процессу монтажа нужно подходить с особой ответственностью, избегая самоделок и не доверяя работы по установке дымохода случайным лицам.

Устройство дымохода для камина

Дымоход для камина – это дымовой канал, который обеспечивает безаварийный выход продуктов горения в атмосферу, благодаря созданию естественной тяги. Применение этой системы позволяет улучшить работу дымового тракта и избежать возможной опасности для человека. Ведь итогом непродуманной планировки дымоходов может стать дым (задымление), обратная тяга и пожар. Именно поэтому эффективность камина, его безопасность и долговечность зависят от качества и грамотной установки дымового канала.

Требования к дымоходам

Сегодняшние дымоходы для камина, или для печи, должны придерживаться таких критериев:

  • Долговечность и прочность. Дымовым трубам необходимо выдерживать высокие температуры, противодействовать конденсату, агрессивным кислотам, а также следовать правилам пожарной безопасности.
  • Устойчивость к коррозии и эрозии. Кислоты, содержащиеся в продуктах сгорания, и влажность смогут разъедать трубу или швы кирпичной кладки. Для того, чтобы этого избежать, дымоход нужно делать из качественных и устойчивых к воздействию агрессивной среды материалов.
  • Легкость в обслуживании. Если внутренняя поверхность трубы будет максимально гладкой, то меньше на ней будет откладываться копоть и грязь. Вследствие чего и чистить ее нужно будет реже.
  • Аэродинамика. Детали и строение трубы должны создавать беспрепятственный поток дымовым удаляемым газам. Например, круглое сечение дымохода помогает быстрому выведению потока наверх, а прямоугольное — состоит из деталей, которые создают местное сопротивление.

Дымоходы для каминов: типы

Существует несколько подвидов дымоходов, и чтобы до конца понять, какой дымоход нужен вашему камину/печи, нужно знать, и понимать особенности каждого вида, каждой модели. Давайте их рассмотрим:

1. В зависимости от способа установки и месторасположения:

Подвесные дымоходы

Такой тип сооружается в уже готовом доме. Применяется, обычно, для островных каминов. Модель крепится к потолочным перекрытиям и несущим конструкциям крыши при помощи кронштейнов, а также вантовых растяжек. Чтобы подвесной дымоход над камином парил, плита перекрытия на верхнем этаже должна выдержать его вес. В этом случае лучше устанавливать модели из металла: они весят меньше в сравнении с другими.

Встроенные дымоходы

Представляют собой вертикальную трубу/канал для вывода дыма. Они прокладываются в стене еще на начальном этапе постройки дома и являются самыми экономичными.

Дымоходы с опорой на камин

Считаются пограничными между полно-встраиваемыми и подвесными моделями. Они сильно увеличивают массу всей конструкции, поэтому для них нужно применять самостоятельный фундамент.

2. В зависимости от материала:

Стеклянный дымоход

— малая тепловая инертность;

— неподверженность к влаге.

— достаточно высокая стоимость;

Металлический дымоход для камина

Производится из нержавеющей жаропрочной стали. Эти трубы легче, чем кирпичные, и обходятся без дополнительного фундамента, поэтому монтаж таких дымоходов для каминов проще. Стальные дымоходы стойки к коррозии, надежны и подходят для разных моделей каминов. Стальные дымоходы можно ставить в уже построенных сооружениях.

Для выхода дымовых газов оптимально круглое сечение труб из металла. На гладеньких стенках сажа не осаждается.

Но тут есть и недостатки:

— довольно высокая цена;

— незначительная (невысокая) самонесущая способность.

Существуют такие разновидности этих видов:

— «горячие» трубы (гибкие и жесткие);

«Горячие» трубы – это дымоходы, не имеющие теплоизоляционный слой, больше подходящие для прокладки дымоотвода в середине готовой шахты. Гибкие трубы проводят отвод газов от топки без поворотных систем и промежуточных соединений. Герметичное и надежное соединение происходит при помощи специальных мастик.

Дымоход «сэндвич» – это конструкция, в которой есть металлическая круглая труба для дымохода камина и находящийся внутри специальный огнестойкий слой теплоизоляции. Эта прослойка берет на себя главный удар агрессивных химических сред и больших температур. Она не выделяет газы и пар, не горит и оснащена низкой теплопроводностью.

Кирпичный дымоход

Материал – обожженный, глиняный, полнотелый кирпич. Для установки необходимы глина, вода, песок и цемент.

Кладка кирпичная эффективна при высокой температуре компонентов сгорания. В такой ситуации не конденсируются водяные пары. Для кирпичного дымохода сжигание недосушенной древесины просто опасно, так как в процессе горения может образоваться конденсат, который, соединяясь с сажей, будет превращаться в липкую черную смесь, уничтожающую дымоход.

Кирпичные дымоходы идеальны для каминов, которые работают лишь на твердом топливе!

Выставлять такой дымоход между перекрытиями по частям нежелательно — кладка должна быть цельной. Боясь образования конденсата, кирпичную трубу оснащают металлическим вкладышем, который делают из кислостойкой стали.

Керамический дымоход

Шамотные керамические трубы обладают всеми преимуществами стальных сооружений, плюс долговечность и высокая надежность. Цена керамических дымоходов несколько дороже, чем у остальных. Но длительная эксплуатация окупает потраченные средства.

Основы правильной установки дымохода:

Основные шаги работы:

  1. Выбор местоположения: лучше всего – в теплой части дома, ближе к коньку. Если установка каминов и дымоходов планируется у наружной стены здания, то толщина стенок дымохода должна быть не меньше 64 см. Близость к самому коньку сделает торчащий участок трубы най-меньшим.
  2. Установление размеров: диаметр дымохода должен равняться диаметру дымоотводного патрубка. Очень маленькое сечение не обеспечивает в полной мере отвод продуктов горения, а при очень большом — тяга уменьшится. Минимальная высота дымохода – 4 метра. Максимальная высота будет зависеть от высоты здания.
  3. Основа внутренних стенок: она должна быть кислотоупорной и огнеупорной. Внутренняя часть должна быть гладкой и вертикальной.
  4. Монтаж печей каминов и дымоходов: установка камина и монтаж дымохода делается снизу вверх. Каждое следующее звено трубы нужно вставлять в предшествующий отрезок. Все стыки сцепляют хомутами. Для закрепления дымохода-трубы через каждые 1.5 или 2 метра нужно устанавливать кронштейны. Горизонтальные части-отрезки дымохода не должны быть более 1 метра.

Соприкосновение с коммуникациями недопустимо!

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
