Размеры мансардных окон fakro

Мансардные окна Fakro

Мансарда – самый рациональный способ увеличения площади дома: не требуется отнимать лишние метры от участка, не нужно надстраивать второй этаж. При наличии качественного утепления мансарду можно использовать как жилую или рабочую комнату даже зимой. Но для этого нужны окна: по существующим нормативам остекление должно составлять 0,1 площади самой комнаты. Одно из самых популярных решений этой проблемы – мансардные окна Fakro.

Конструкционные особенности мансардных окон Fakro

Составные части окна:

  • рама;
  • створка со стеклопакетом;
  • внутренние откосы;
  • паро/гидроизоляционные фартуки;
  • теплоизолирующий контур;
  • дренажный желоб;
  • оклад.

Достоинства окон Факро:

  • варьируется глубина установки. Можно устанавливать практически вровень с кровельным покрытием: это лучше с точки зрения дизайна и оставляет больше места для теплоизоляционных контуров;
  • минимум теплоизоляционных контуров – два, но остается возможность установить третий. Многие модели с тремя контурами исходно. Окна Факро успешно защищают мансарду от холода даже при -55;
  • практически все модели оснащены вентиляционными клапанами, у многих есть также функция щелевого проветривания;
  • удобная и функциональная фурнитура. Петли позволяют зафиксировать раму в 6 положениях, включая поворот на 180 градусов (удобно при помывке окна);
  • съемные моющиеся фильтры, защищающие мансарду от пыли и насекомых;
  • энергосберегающие аргоновые стеклопакеты;
  • функции безопасности: закаленное стекло, защита от выдавливания пакета.

Какие мансардные окна лучше, Факро или Велюкс?

Основной конкурент Факро (Польша) – окна Велюкс (Дания). Обе фирмы существуют давно, имеют солидную репутацию. У обоих производителей широкий ассортимент моделей: различный функционал, внешний вид, ценовая категория. Можно выбрать окна различных размеров, под любую кровлю и стропильный шаг.

Модельный ряд мансардных окон Fakro:

  • деревянные окна и пластиковые (усиленный сталью ПВХ-профиль), конструктивно схожи;
  • теплоизолированные распашные;
  • с поворотом вокруг серединной оси;
  • окна Факро со смещенной осью (приподнятой);
  • с комбинированным открыванием;
  • с дистанционным управлением;
  • двухкамерные;
  • карнизные;
  • эвакуационные;
  • окна-люки;
  • с дуговой системой;
  • окна-тоннели и др.

Предложения от Велюкс:

  • деревянные классические с центральной осью;
  • деревянные с нижним открыванием;
  • комбинированные с открыванием снизу и в центре;
  • с дистанционным управлением;
  • с контроллером дождя;
  • модель для светлых интерьеров либо для комнат с высокой влажностью, два способа открывания;
  • с водоотталкивающим покрытием рамы (центральное открывание);
  • утепленные;
  • окно-дверь на крышу;
  • окно-балкон;
  • окно-терраса;
  • окна-люки для нежилых мансард;
  • окна-тоннели;
  • карнизные;
  • для плоских крыш – люк для удаления дыма.

Общие черты обеих марок:

  • использование высокопрочного закаленного стекла;
  • аргоновое наполнение энергосберегающих пакетов;
  • система вентиляции с высокими параметрами фильтрации и звукозащиты позволяет проветривать комнату при закрытых окнах;
  • вентиляционный клапан расположен в верхней части рамы;
  • самоочищающиеся стеклопакеты;
  • 10 лет гарантии на изделия при условии покупки полного пакета: сама конструкция, изолирующие материалы, оклады.

  • деревянные окна Велюкс изготовлены из цельной доски с двух-трехслойным лаковым покрытием. Факро использует для рам клееный брус сибирской сосны, пропитанный антисептиком и покрытый полиакрилом в несколько слоев;
  • у Факро ручка располагается внизу окна, это позволяет установить его выше и улучшить тем самым освещенность. У Велюкс ручки располагаются сверху;
  • у Велюкс вентиляционный клапан совмещен с ручкой;
  • у Факро больше моделей оснащены вентиляционными клапанами;
  • оклад для мансардных окон Fakro обладает высокой степенью гидро/пароизоляции: внутренний – пароизолирующий, наружный – с обеими функциями, плюс теплоизоляционный контур;
  • схема Велюкс: теплоизоляционный контур, гидроизоляционный плиссированный фартук и дренажный желоб;
  • Велюкс позволяет устанавливать окна исключительно на стропила. Окна Факро можно ставить на стропила и на обрешетку, есть 3 варианта посадки в зависимости от кровельного материала;
  • Факро предоставляет запчасти бесплатно с учетом поломок в процессе монтажа, Велюкс – за дополнительную плату.

Мансардные окна Факро (Fakro)

Мансардные окна FAKRO появились на российском рынке более 20 лет назад. За это время они обрели отличную репутацию, улучшились в плане эксплуатационных характеристик, стали разнообразнее. Ассортимент окон «Факро» достаточно большой, чтобы удовлетворить потребности частных застройщиков и крупных строительных компаний. Останется только выбрать и купить подходящий вариант среди модельного ряда FAKRO, а также ознакомиться с основными плюсами кровельных конструкций.

Нашли дешевле — сообщите нам!
Мы сделаем цену еще ниже!

Выполним быструю доставку
купленных материалов!

На всю продукцию предоставляем
письменную гарантию!

Качество, проверенное временем

Мансардное окно должно идеально справляться с двумя задачами: в полной мере обеспечивать естественное освещение и проветривание помещения без образования сквозняков. Конструкции FAKRO как раз полностью соответствуют этим требованиям. Можно выделить и другие положительные качества мансардных окон «Факро»:

Почему стоит выбрать мансардные окна Fakro?

Гарантия

Теплосбережение

Вентиляция

Простой монтаж

Модельный ряд мансардных окон FAKRO огромен. Здесь есть среднеповоротные деревянные и пластиковые конструкции, модели с комбинированной системой, с пультом дистанционного управления и датчиком дождя. По желанию вы можете купить энергосберегающее мансардное окно FAKRO или специальную конструкцию для выхода на крышу. Более детальную информацию о каждой модели «Факро» изучайте непосредственно на странице с товарной категорией.

Сервис и выгода – для всех

Компания «Фаспа» занимается продажей различных материалов для строительства. Нужны мансардные окна? Советуем обратить внимание на продукцию «Факро». В наличии большой выбор видов и размеров оконных конструкций. Цена зависит от конкретной модели мансардного окна FAKRO. В любом случае, мы формируем одни из наиболее выгодных расценок, чтобы вы экономили на покупках без ущерба качеству.

Доставка актуальна в Москве, Московской области и в регионах. Для консультации можно написать в онлайн-форме интернет-магазина, набрать указанный номер или заказать обратный звонок. Мы свяжемся с вами максимально оперативно.

Как выбрать мансардные окна

Перед покупкой окна для крыши FAKRO необходимо определиться с размером окна, полезной площадью остекления, назначением помещения и способом открывания. Технические характеристики окон рассмотрены в сравнительной таблице.

  • для установки на стропилах это расстояние должно быть на 2-5 см больше, чем ширина окна. Например, если расстояние между стропилами составляет 80 см, то ближайшая ширина подходящего окна – 78 см (рис. 1);
  • если расстояние между стропилами больше ширины выбранного окна, благодаря универсальной системе монтажа окно для крыши FAKRO можно установить на обрешетке (рис. 2);
  • если расстояние между стропилами меньше ширины окна, возможно частичное изменение конструкции стропил (рис. 3).

Выбор размера окна по высоте предусматривает ряд условий (рис. 4):

  • Высота установки от пола (оптимальная высота – 120 см).
  • Угол наклона крыши (чем меньше угол наклона, тем больше должна быть высота окна).

2. Выбор количества окон

Чем выше от уровня пола установлено мансардное окно, тем больше света оно даёт. Именно поэтому в окнах FAKRO ручка находится внизу. Это делает эксплуатацию установленного на оптимальной высоте окна более удобной и простой.

3. Выбор по назначению помещения

Для установки окон для крыши в гостиных, детских и спальнях рекомендуется приобретать деревянные мансардные окна, изготовленные из наиболее экологического материала — сосны высшего сорта зимней заготовки (класс 1А). Для помещений с повышенной влажностью воздуха (ванные, кухни, бассейн) идеально подходят пластиковые окна для крыши. Окна из ПВХ долговечны, не требуют специального ухода и легко моются.

4. Выбор по способу открывания

Чтобы сделать окна для крыши максимально удобными в эксплуатации, компания FAKRO предусмотрела несколько способов открывания:

  • Среднеповоротные — с амая популярная конструкция окна для крыши. Благодаря фрикционным петлям, располагающимся в ее центральной части, створку окна можно оставлять в позиции наклона, а также поворачивать вокруг оси на 180°, что значительно облегчает мытье внешнего стекла. Окна для крыши со среднеповоротным способом открывания могут быть как деревянными, так и пластиковыми.
  • С приподнятой осью поворота створки. О сь поворота створки расположена выше центральной части оконного короба, что позволяет изготавливать мансардные окна большой высоты ( до 255 см ), тем самым обеспечивая дополнительное освещение помещения и обзор. Створка фиксируется под углом 160° для удобного мытья.
  • Окно с комбинированной системой открывания предусматривает два способа открывания : среднеповоротный (позволяет вращать оконную створку на угол до 180º, что значительно облегчает мытье внешнего стекла) и подвесной (по верхней оси от 0º до 35º).
  • Сервисные окна благодаря своим большим размерам предназначены для выхода на крышу, например, для ремонта или проведения уборочных работ. Быстрое и легкое открывание окна на большой угол обеспечивает возможность аварийной эвакуации из помещения. Сервисные окна бывают разных моделей: распашные, эвакуационные, окна-люки (для неотапливаемых чердаков).

Оклад для окна является обязательным элементом для установки и подбирается в зависимости от типа кровли. Обеспечивает водонепроницаемость соединения кровельного материала и оконного блока, являясь защитой от дождя, снега и ветра.

Стандартные оклады подходят для большинства кровельных конструкций и покрытий. Различаются в зависимости от высоты профиля:

  • ESV — для плоской кровли (до 10 мм);
  • EZV-P — для профилированных кровельных покрытий (до 45 мм);
  • EHN-P — для высокопрофилированных покрытий (до 90 мм).

Специальные оклады — оклады для различных кровельных покрытий (фальцевых, медных и т.д.) и нестандартных комбинаций окон (установка в ломаные крыши, коньковый комплекс т.д.).

Специально разработанные аксессуары для монтажа обеспечивают надежную гидро-, паро- и теплоизоляцию в зоне окна, продлевая тем самым срок службы окна. Существенно облегчают процесс монтажа, делают его менее трудоемким и экономят время при установке окна.

При покупке и установке любого мансардного окна вместе с гидро- пароизоляционным комплектом окладов XDK Вы получаете 10 ЛЕТ ГАРАНТИИ на окно для крыши вместо стандартных 5 лет!

Аксессуары к мансардным окнам позволяют гармонично дополнить интерьер и в то же время повысить функциональность окон. Различные шторы, жалюзи, маркизы позволяют регулировать доступ света в помещение и создавать интересные световые эффекты, а рольставни — это дополнительная звукоизоляция, а также гарантия от несанкционированного проникновения.

Сокращает доступ света и тепла, дополняет интерьер мансарды.

Отличная защита от бликов и солнечных лучей даже в самый жаркий день.

Боковые направляющие ограничивают доступ света в помещение и фиксируют штору в любом положении.

Эффективное затемнение помещения, тепло- и звукоизоляция, а также дополнительная защита от несанкционированного проникновения в мансарду.

Плиссированная штора смягчает яркий солнечный свет и создает интересные световые эффекты.

Плиссированная штора с дополнительным покрытием, обеспечивающим затемнение помещения.

Читать еще:  Что такое капельник на кровле?

Создает в мансарде практически полное затемнение и ограничивает доступ тепла.

Регулируют поток света в помещение и защищают от посторонних глаз.

Надежная защита помещения от проникновения насекомых, пуха и пыли, без ограничения доступа света.

Управлять окнами для крыши и аксессуарами можно двумя способами: вручную, используя ручку окна, или дистанционно для еще большего комфорта эксплуатации.

Ручное управление. Чем выше от уровня пола установлено мансардное окно, тем больше света оно даёт. Именно поэтому в окнах FAKRO ручка находится внизу. Это делает эксплуатацию установленного на оптимальной высоте окна более удобной и простой. Для окон, расположенных высоко или в труднодоступных местах, станет оптимальным использование универсального телескопического стержня ZST .

Автоматическое управление окнами и аксессуарами к ним возможно благодаря системе Z-Wave, которое осуществляется при помощи настенной клавиатуры или пульта ДУ. Z-Wave можно интегрировать в систему «Умный дом», а также подключить дополнительные элементы, например, датчик дождя и/или ветра.

В случае сильного ветра или дождя система Z-Wave автоматически закроет все подключенные к ней окна.

Срок службы окна и герметичность в зоне установки окна в кровле напрямую зависят от правильного монтажа – эту операцию должны выполнять квалифицированны е специалисты. Обращайтесь в официальные сервисные центры компании FAKRO и к сертифицированны м монтажным бригадам.

Бессрочная гарантия

Мы уверены в качестве своей продукции, которое подтверждается успешным многолетним опытом продаж во всем мире, и хотим, чтобы эта уверенность была и у наших клиентов не только в момент покупки мансардных окон FAKRO, но и в течение всей дальнейшей эксплуатации. Именно поэтому стеклопакет и любые запчасти к окнам FAKRO предоставляются абсолютно бесплатно вне зависимости от причины повреждения и даты покупки. Подробнее ->

Советы по выбору окон Fakro

СКИДКА 15% при покупке от 1 окна!

Одно большое мансардное окно дает меньше света, чем расположенные на некотором расстоянии друг от друга два меньшего размера. Рекомендуется, чтобы минимальная площадь освещения составляла не менее 1:10 в пропорции от площади пола в помещении. Для детских комнат или гостиных этот показатель должен быть увеличен – до 1:8 или 1:6.

Чем выше относительно уровня пола размещено окно, тем оно даст больше света. Вот почему в окнах Fakro ручка располагается снизу – чтобы сделать эксплуатацию оптимально установленного окна удобной. Желательная высота установки, рекомендуемая компанией-производителем – от 110 до 140 см, считая от пола до нижней части коробки.

Под каждой рамой следует установить источник отопления — чтобы избежать образования конденсата на стеклопакете, а также промерзания откосов. Верхний откос параллелен полу, а нижний – перпендикулярен.

Как выбрать окно для крыши

  1. Определение размера

Ширина выбирается в зависимости от расстояния между стропилами. Окно по ширине должно быть на 2-5 см меньше, чем расстояние между стропилами. Например, если стропила установлены с шагом 80 см, то ближайшая подходящая ширина — 78 см.

Мансардные окна FAKRO имеют универсальную систему монтажа. Если межстропильное расстояние больше необходимого для их установки, они могут быть смонтированы на обрешетке.

В случаях, когда ширина превышает расстояние между стропилами, конструкцию стропильной системы придется частично изменить.

Выбор высоты окон для крыши зависит от двух параметров:

1. Угол наклона кровли. В крыши с меньшим углом наклона целесообразно монтировать окна с большей высотой.
2. Расстояние от пола до коробки (оптимально 120 см).

Предположим, наиболее подходящие размеры окна 78 х 118 см. Дальнейшие расчеты приведены исходя из этих размеров.



Расчет количества

Необходимое количество окон для мансардного помещения определяется по соотношению полезной площади остекления к площади пола. Для расчетов рекомендуется использовать отношение 1:10.

Например, если площадь мансардного помещения составляет 24 м 2 , то общая полезная площадь остекления должна быть примерно 2,4 м 2 . Полезная площадь остекления указана в прейскуранте (под размерами, внутри прямоугольника). Так, окно размером 78 х 118 см имеет полезную площадь остекления 0,59 м 2 . Для мансардного помещения площадью 24 м 2 потребуется четыре таких окна (2,4-0,59 = 4).

Выбор оклада

Изоляционный оклад необходим для правильной установки в плоскость кровли. Он обеспечивает надежное, герметичное соединение с кровельным покрытием, защищает от атмосферных воздействий (ветра, дождя, снега). Выбор типа оклада зависит от используемого кровельного покрытия.

ESV применяется при использовании плоских кровельных материалов: гибкой черепицы, кровельного железа, других непрофилированных кровельных покрытий толщиной не более 10 мм (5 мм при укладке в два слоя).
EZV-P применяется при использовании профилированных кровельных материалов до 45 мм толщиной: профнастила, металлочерепицы, битумных профильных листов, шифера и др.

Модель и размеры указаны на упаковке:

• Размеры. Первая цифра – ширина, вторая – высота (например, 78 × 118 см).
• Модель. Например, FTS-V U2 (модель Стандарт).

Важно! При выборе аксессуаров и оклада следует ориентироваться на размер окна.

Дополнительные аксессуары

Включают наружные или внутренние аксессуары: жалюзи, шторы, рольставни, маркизы и др. Аксессуары позволяют повысить функциональность, сократить теплопотери, контролировать поступление света в помещение.

Установка

Надежность, герметичность и срок эксплуатации мансардного окна зависит от правильности его установки. Поэтому монтаж должен осуществляться квалифицированными специалистами.

  • Преимущества мансардных окон Fakro
  • Мансардные окна
  • Окно-балкон FGH-V P2 Galeria
  • Световой туннель
  • Аксессуары для окон Fakro
  • Советы по выбору окон
  • Подогреваемый стеклопакет и термокабель
  • Технические характеристики окон Fakro
  • Отзывы
  1. Главная
  2. Мансардные окна
  3. Fakro
  4. Советы по выбору окон

+7 (495) 789-96-72
+7 (495) 989-98-72
(многоканальный)

Мансардные окна Fakro FTS-U2, FTP-V U3/L3, FTS-V U4/FTP-V U4

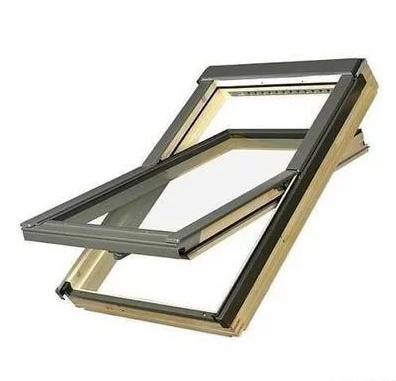

Среднеповоротные окна FTS/FTP

Самое популярное мансардное окно Fakro.

Створка окна не только остается в наклонном положении, но и вращается на 180 градусов вокруг оси. В таком варианте помыть стекло очень просто.

Все модели имеют закаленное стекло снаружи и энергосберегающий стеклопакет. Изготавливаются из древесины сосны с лаковым покрытием. Два положения фиксации для проветривания помещения. Линия представлена в 13 стандартных размерах. Возможно дополнить окно фирменными аксессуарами Fakro (шторы, жалюзи). Легкая установка в кровли с углом наклона 15-90 градусов.

Три главных достоинства среднеповоротных окон:

  • Безопасность. Инновационная технология TopSafe убережет от несанкционированного проникновение даже когда створка окна приоткрыта для проветривания.
  • Всегда свежий воздух. Благодаря встроенному вентиляционному клапану. Регулируемый размер вентотверстий. Не пропускает насекомых.
  • Сохранение тепла и защита от протечек. Система ThermoPro оборудована каналами для отвода конденсата и исключает протечки талого снега. Створка дополнительно утеплена.

Fakro предлагает 3 модели среднеповоротных деревянных окон:

Профи FTP-V L3 — имеет все достоинства FTP-V U3 + внутреннее безопасное стекло «Триплекс

Размеры мансардных окон FAKRO — FTS-U2 STANDART

55х78 см
55х98 см
66х98 см
66х118 см
78х98 см
78х118 см
78х140 см
94х118 см
94х140 см
114х118 см
114х140 см

Цены уточняйте у менеджера

Размеры мансардных окон FAKRO — FTP-V U3 PROFI

55х78 см
55х98 см
66х98 см
66х118 см
78х98 см
78х118 см
78х140 см
94х118 см
94х140 см
114х118 см
114х140 см

Цены уточняйте у менеджера

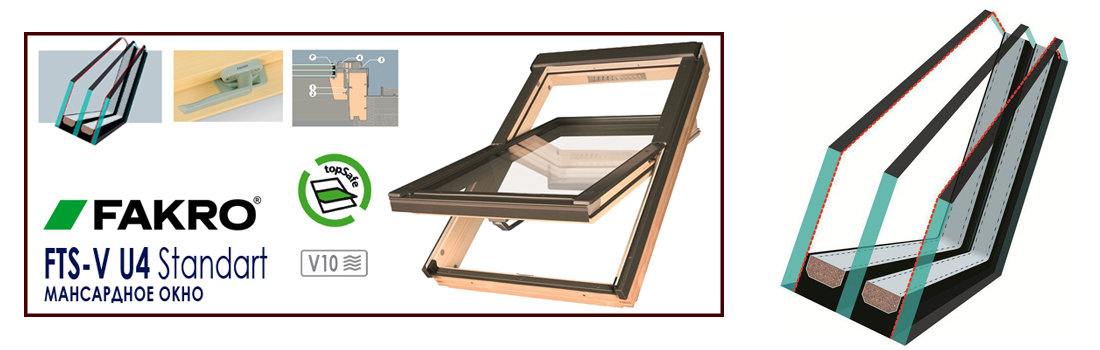

НОВИНКА! FTS-V U4 / FTP-V U4

Доступное энергоэфективное мансардное окно с двукамерным стеклопакетом.

Размеры мансардных окон FAKRO — FTS-V U4 STANDART NEW

55х78 см
55х98 см
66х98 см
66х118 см
78х98 см
78х118 см
78х140 см
94х118 см
94х140 см
114х118 см
114х140 см

Цены уточняйте у менеджера

Размеры мансардных окон FAKRO — FTP-V U4 PROFI NEW

55х78 см
55х98 см
66х98 см
66х118 см
78х98 см
78х118 см
78х140 см
94х118 см
94х140 см
114х118 см
114х140 см

Цены уточняйте у менеджера

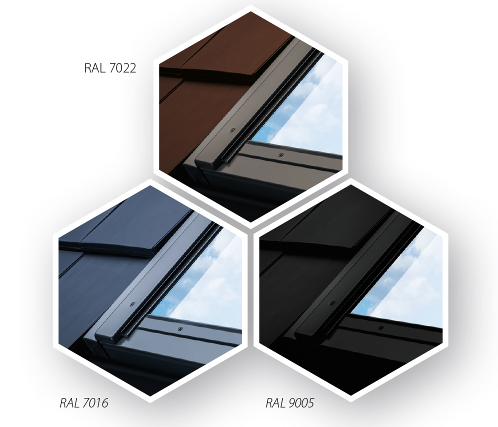

Дополнительные расцветки

Окно FTP-V U4 может быть изготовлено с дополнительными расцветками наружных профилей — RAL9005 и RAL7016 (услуга бесплатна до 30 апреля 2019 года включительно).

В настоящее время в ассортименте FAKRO стандартной расцветкой профилей является цвет RAL7022).

Размеры, виды и монтаж мансардных окон

Мансардное окно – светопрозрачное изделие, расположенное на наклонном скате крыши. Отличается от обычных окон, установленных в вертикальных стенах, повышенной прочностью, влагозащищённостью конструкции.

  • Описание и конструктивные особенности ↓
  • Функции, применение и размеры ↓
  • Длина и ширина окон разных фирм ↓
  • Виды слуховых окон ↓
  • Монтаж ↓
  • Цены и производители ↓

Простое слуховое чердачное окно – это прототип застеклённого наклонного проёма на крыше. Первые подобные конструкции стали появляться во Франции с середины 18 века. Это явление обязано Франсуа Мансару, который предложил использовать чердачные помещения в качестве жилых. Слуховое окно стало облагораживаться, но свой основной недостаток – малую светопропускную способность, оставило на добрые 100 лет.

Второе рождение стеклянная конструкция пережила после второй половины 20 века.

Датчанин Виллум Канн Рассмунсен предложил врезать в наклонный скат крыши дополнительные прозрачные изделия, оснащённые оконным стеклом. Не внося изменений в структуру крыши, чердачное пространство получало дополнительный источник света. Так, появилось современное название, – мансардное окно.

Описание и конструктивные особенности

Расположение на кровле выдвигает определённый ряд требований к изделию:

  1. Устойчивость к внешним климатическим воздействиям:
    • способность противостоять ветровым нагрузкам;
    • не пропускать осадки;
    • выдерживать нагрузку от снега и льда;
    • не разрушаться от солнечного излучения;
    • иметь широкий рабочий температурный диапазон применения от -60° до + 60-80°C;
  2. Вся конструкция и рама, в том числе, должны обладать определённой прочностью и жёсткостью.
  3. Изделие выполняют с высокой точностью размеров, дабы избежать возможного проникновения внутрь помещения, внешних атмосферных факторов.
  4. Конструкция должна обладать высокими показателями по теплофизическим характеристикам.

Основу рамы и створок составляет клеёный брус из древесины хвойных пород. Для предотвращения повреждением плесенью, грибком или насекомыми, изделие обрабатывается антисептическими составами. На раму снаружи прикрепляются специальные металлические накладки-оклады, служащие для отвода атмосферных дождевых осадков и обеспечивающее крепление окна к кровле дома.

Вид оклада зависит от типа кровельного материала и может быть гладким или выполнен под размеры волны профнастила, шифера, мягкой черепицы и других покрытий.

Фурнитура окна включает в себя целый комплекс из петель, запоров, ручек, фиксаторов. Конструктивно, ручки устанавливаются сверху или снизу – зависит от желания заказчика, например, чтобы исключить доступ маленького ребёнка к открытой створке, целесообразно предусмотреть систему фиксации сверху.

Читать еще:  Разуклонка плоской кровли технониколь

Функции, применение и размеры

Основное назначение изделия – пропустить световой поток внутрь помещения. В тёплое и сухое время года обеспечить вентиляцию. При атмосферных осадках и ветре воспрепятствовать попаданию их внутрь здания.

Мансардный блок – это узкоспециализированное изделие, предназначенное для установки на наклонных скатах кровли. Поэтому, они имеют отличия в конструкции, по сравнению с обычными изделиями, монтируемыми в проёмах стен дома.

При определении необходимых размеров следует учитывать ряд правил:

  1. Правило первое, гласит, что на каждые 10м² площади напольного перекрытия должно приходиться не менее 1м² прозрачной конструкции. Допускаются исключения – для гостиной или детской комнат целесообразно применять соотношение 1:8.
  2. Правило второе – на одно помещение необходим минимум один светопропускающий проём. Исключения – санузел, гардероб, кладовка.
  3. Правило третье – при одинаковой суммарной площади, меньшие окна, но расположенные в разных местах, лучше освещают помещение, нежели одна большая конструкция.
  4. Правило четвёртое – длина проёма и наклон крыши взаимосвязаны, с увеличением пологой составляющей кровли, длина прозрачного изделия также увеличивается. Это правило необходимо соблюдать, если требуется обзор окружающей среды из окна.
  5. Правило пятое – ширина проёма в крыше должна учитывать размеры между стропилами и не выходить за её пределы.
  6. Правило шестое – производители выпускают свою продукцию с определённым размерным шагом. Отсюда следует, что учитывая вышеизложенную информацию, зная внутренние размеры крыши, выбрать необходимые размеры окон не составит труда.

Длина и ширина окон разных фирм

Наибольший спектр в размерной линейке световых блоков представлен у немецкой фирмы ROTO, от 54×78 см до 114×140 см. Основной упор делается на выпуске изделий в средней размерной группе.

Польская компания FAKRO больше внимания уделяет среднему и большеразмерному спектру изделий.

Датские производители из VELUX специализируются на размеры от 78×98 см до 114×140 см. Малоразмерные конструкции у них почти не представлены.

Виды слуховых окон

Изделия подразделяются по исполнению:

  1. Вертикальная установка – напоминает встроенное слуховое чердачное окно.
  2. Наклонное расположение – классический вид современной конструкции.

Способ открывания:

  1. Распашной механизм, обеспечивает движение створок в боковую сторону или вверх.
  2. Поворотный, позволяет поворачивать створки с выдвиганием.
  3. Способ вращения, – придаёт раме возможность поворачиваться вокруг вертикальной или горизонтальной оси.
  4. Комбинированные виды открывания.

Вспомогательная функция для ещё одного вида окна – «люк эвакуации». Применяется в экстренных случаях, используется для эвакуации людей. Открывается, как правило, на одну из боковых сторон.

Монтаж

Из-за своих размеров, изделие воспринимается на поверхностный взгляд несложной конструкцией. Но учитывая требования к самому изделию, месту, где оно монтируется, монтаж лучше осуществлять силами профессиональных мастеров.

Для монтажа блока имеется ограничение по углу наклона ската крыши – он не должен быть менее 15°, в противном случае, возникнут определённые трудности с обеспечением гидроизоляции внутреннего помещения.

Для установки потребуются:

  • циркулярная пила, лобзик, ножовка;
  • дрель или шуруповёрт;
  • молоток, набор отвёрток со шлицевым и крестообразным концом;
  • кровельные и силиконовые герметики, применяемые для наружных работ;
  • набор разнообразных метизов;

Подробные инструкции, сопровождаемые иллюстрациями, приведены в сопроводительной документации к готовому изделию. В случае отсутствия таковых, в фирме, где были заказаны блоки, могут выдать их копии.

Цены и производители

Стоимость монтажа определяется несколькими факторами:

  1. Условия монтажа – осуществляется монтаж на стадии изготовления кровли или приходится встраивать в уже готовую конструкцию.
  2. Наклон ската кровли – при наклоне свыше 30° необходимо предусматривать дополнительные точки крепления рабочих мест специалистов-монтажников.
  3. Размеры оконного блока – при ширине до 75 см значительно легче оперировать с окном, нежели с размером свыше 100 см.
  4. Временем года – в зимнее время стоимость работ может увеличиваться до 20-50%.

Усреднённая стоимость монтажа оконного блока шириной 75-100 см на стадии кровельных работ составляет 3500-6000 рублей за одно изделие.

При установке в готовую крышу цена на работы составят 4500-8500 руб/шт.

На территории России зарекомендовали изделия следующих производителей:

  1. ROTO – немецкая фирма, зарекомендовала себя своими, отменными по качеству, мансардными окнами.
  2. FAKRO – польский производитель, вторая, по величине выпуска окон, компания.
  3. VELUX – представляет датскую компанию, которая является одним из крупнейших в мире; разработала и производит изделия для всех климатических зон нашей планеты.

Гарантийные сроки, предоставляемые фирмами на свою продукцию, с учётом правильной эксплуатации оконных конструкций, могут доходить до 10 лет.

Мансардные окна FAKRO (Факро)

В КРОВЕЛЬНОМ ЦЕНТРЕ всегда в наличии большой ассортимент мансардных окон.

  • Описание
  • Характеристики
  • Пункт выдачи заказа
  • Файлы

Описание

В КРОВЕЛЬНОМ ЦЕНТРЕ всегда в наличии большой ассортимент мансардных окон. Ниже представлены самые популярные модели. Уточняйте наличие других модификаций, размеров, а также стоимость продукции FAKRO в Отделах продаж КРОВЕЛЬНОГО ЦЕНТРА.

Характеристики

Двухстворчатые мансардные окна
Модель FDY-V U3 Duet proSky представляет собой единую конструкцию, в которой в одном оконном коробе установлены две створки. Верхняя створка открывается по оси поворота, расположенной выше центральной части оконного короба.

Нижняя створка — «глухая», оборудована стеклопакетом с внутренним ламинированным стеклом (ударостойкая система «триплекс»).

Ширина объединяющего элемента двух створок составляет всего 15см, что обеспечивает большую площадь освещения. Максимальная высота окна составляет 255см!

Усиленные петли
Удлиненные саморезы большего диаметра, вкрученные под углом 45°, предотвращают вырывание петель и выдавливание створки. Элемент антивандальной системы безопасности topSafe.

Надежное запирание створки

Усовершенствованный металлический элемент закрывания делает запирание створки еще более надежным. Дополнительный стальной элемент в нижней части оконной створки затрудняет взлом при помощи специальных устройств. Элемент антивандальной системы безопасности topSafe.

Ударостойкий стеклопакет
Закаленные стекла – повышенная прочность и стойкость к экстремальным атмосферным явлениям и граду.
Безопасный антивандальный стеклопакет, установленный в некоторых моделях окон класса PROFI и LUX – защита от осколков при случайном разбивании.

Увеличенная ширина коробки и рамы
Увеличенная ширина оконной коробки (130 мм) и рамы (80 мм) – улучшенные показатели теплосбережения. Специально для России разработана отдельная серия – энергосберегающие окна с двухкамерным и трехкамерным стеклопакетом Thermo.

Высококачественная древесина
Окна изготавливаются из клееной слоями и пропитанной антисептиком древесины сосны высшего сорта без сучков на видимых частях (класс 1А) и с эффектом монобруса1 . Древесина покрывается несколькими слоями экологически чистого лака на водной основе с защитой от УФ-лучей – гарантия долговечности.

Внутренние угловые соединения
Качественная и надежная защита соединений – гарантия отсутствия щелей и зазоров. Герметичность соединений обеспечивает долгий срок службы окна, предотвращая порчу древесины и её деформацию.

Уникальные решения
Компания FAKRO изготоваливает окна нестандартных размеров, форм и расцветок, а также:
– панорамные окна высотой до 255 см;
– более 200 видов витражных стеклопакетов для оригинального остекления;
– другие индивидуальные решения.

Как выбрать мансардные окна Факро

В современных частных домах чердаки уже давно не используют для хранения того, что “выбросить жалко, а вдруг пригодится”. Чердачные помещения стали переделывать под функциональные помещения, а если дом строится с “нуля”, то и вовсе, хозяева предпочитают сразу оборудовать комфортную мансарду. И тогда, наряду с другими, становится вопрос: как выбрать правильно мансардное окно, сколько окон должно быть, где устанавливать и каких размеров. Мы решили подробно расписать все пункты, касающиеся монтажа и выбора мансардного окна.

С чего начинается выбор и как выбрать подходящую модель

При выборе окна, которое планируется установить на мансарде, в первую очередь, от чего вы должны отталкиваться — это теплое или холодное, сухое или влажное помещение. Часто при установке допускается ошибка, когда данный фактор не учитывается, и тогда окна начинают “плакать”, образуется конденсат, что может привести к плесени.

Следующим пунктом при выборе подходящего окна будет тип открывания, а также тип стеклопакета. Эти параметры будут рассмотрены более подробно ниже. Необходимо сразу определиться, где будет располагаться окно, и, главное, какое количество окон на мансарде нужно установить и каких размеров, чтобы соблюсти все требования к освещенности вашего помещения.

Количество окон на 1 квадратный метр помещения (освещённость помещения)

Хорошее освещение — это главный залог вашего комфортного пребывания в помещении. При выборе и установке окон на мансарде об этом необходимо помнить. Грамотная установка окон предполагает, что на 10 кв.м. поверхности пола необходимо 1 кв.м. остекления.

Ассортимент окон Fakro представлен 14 разными по размерам стандартными вариантами. Наши специалисты рекомендуют придерживаться данных стандартов, поскольку даже незначительное изменение размеров окна на 1 сантиметр, может привести к существенному удорожанию. Однако если вы хотите, и в этом есть необходимость, то мы можем изготовить окно под ваши индивидуальные размеры и параметры.

Как правильно выбирается размер мансардного окна

Перед установкой окна необходимо правильно подготовить оконный проем, который будет соответствовать размерам заказанного вами окна. Для мансардных окон принято считать, что расстояние между стропил должно быть на 5 сантиметров больше, чем размер выбранного окна. Если, например, вы выбираете окно с размером 66 сантиметров, то, соответственно, расстояние между стропил должно быть 71 сантиметр. По этой же формуле делается и зазор в вертикальной части между обрешеткой либо тем местом, куда будет монтироваться окно.

Система монтажа окон Fakro универсальная, и позволяет монтажнику на объекте выбирать удобный для него способ монтажа:

  1. Монтаж на обрешетку. В данном случае крепежные уголки крепятся на шаговую обрешетку.
  2. Монтаж на стропилах. Применяется, когда обрешетка слишком тонкая либо размер и вес будущего окна очень большой.
  3. В случае если происходит переделка мансардного окна, либо шаг стропил не был выставлен изначально под размер окна, необходимо удалить одну из стропильных ног, сделать перемычку между 1 и 3 ногой, и перенести ногу. Обратите внимание, что специалисты не рекомендуют демонтировать и перепиливать 2 несущие ноги подряд, это может привести в будущем к “складыванию” кровли в этом месте.

Выбор месторасположения окна

Оптимальная высота для мансардного окна считается около 120 сантиметров от пола на уровне глаз. Это обеспечивает комфортный подход к окну и достаточный обзор из него. Особенно это удобно, если ваша мансарда не оборудована дополнительными фасадными окнами. Ведь задача окна не только создать необходимый уровень освещенности в помещении, но также и комфортные условия вашего пребывания в нем. При установке окна на мансарде также нужно обеспечить грамотную вентиляцию в зоне окон. Нижний откос всегда делают вертикально перпендикулярно полу, а верхний — с раскрытием горизонтально, в зависимости от угла наклона кровли. Очень важно верхний откос сделать с раскрытием, чтобы в самой верхней точке окна не собирался конденсат.

Читать еще:  Ондулин цена за лист размеры фото

Типы открывания мансардных окон Факро

В ассортименте Fakro представлены окна со следующими типами открывания:

  • среднеповоротные окна. Устанавливаются на высоте 130 см и выше от пола;
  • окна с приподнятой осью поворота. Устанавливаются на высоте 100-120 см от пола.
  • двустворчатые окна;
  • окна-балкон. Монтируются под углом 35-55 градусов, и когда нет пристенка;
  • окна с комбинированной системой открывания. Монтируются в случае, когда есть возможность свободного подхода к окну. В данном случае верхняя створка служит как козырек.
  • эвакуационные окна;
  • карнизные окна. Считается самым удобным вариантом окна на мансарде с точки зрения обзорности и освещенности.
  • сервисные окна. Бесспорно, хотя бы одно сервисное окно необходимо на мансарде. Оно обеспечивает выход на крышу для обслуживания, например, кровли или дымохода у дома.
  • окна для плоских крыш;
  • глухие окна FNP или PNP. Изготавливаются по желанию наших клиентов индивидуально.

Комплектация мансардного окна

После выбора размера, материала и количества окон, необходимо определиться с комплектацией вашего заказа. В нее будет входить изоляционный оклад, который обеспечивает герметичное соединение окна и кровли. Бывают стандартные, дополнительные и комбинированные оклады.

Стандартные оклады:

  • для плоских покрытий — ESV;
  • для профильных (черепица) — ESV-A;
  • для высокопрофильных (где высота волны черепицы более 4,5 см) — EHN.

Дополнительные оклады:

  • для клик-фальцевой кровли — EBV_P. Новинка на рынке окон, однако, уже на данный момент хорошо себя зарекомендовала, и считается оптимальным вариантом для клик-фальцевой кровли;
  • для тонкого чешуйчатого покрытия — ELV;
  • для фальцевой кровли EEV.

Комбинированные оклады:

  • комплект XDK. Это обязательный элемент, который увеличивает срок службы, а также гарантию на монтаж вашего мансардного окна. В комплект входят все необходимые аксессуары (ленты, скотч) для монтажа, чтобы соблюсти максимальную герметичность в зоне примыкания окна и кровельного покрытия.

Типы стеклопакетов

Окна для мансарды отличаются между собой материалом, из которого изготовлены (пластик или дерево), типом открывания, а также количеством стеклопакетов. Бывают следующие виды:

  1. однокамерные;
  2. двухкамерные;
  3. трехкамерные.

Наиболее распространены двухкамерные окна. Абсолютно все окна Fakro являются энергосберегающей и антивандальной продукцией.

Как расшифровывается аббревиатура на мансардных окнах Факро

При заказе окна вы увидите, что будет в договоре прописана аббревиатура, состоящая из 6 букв и цифр. Под каждое окно она индивидуальна, так как зависит от нескольких факторов:

  1. Тип материала: F — дерево, P — пластик;
  2. Тип открывания: Т — среднеповоротное, Y — с приподнятой осью, P — комбинированное, W — распашное.
  3. Класс окна: S — стандарт, P — профи, T — термо, U — белое.
  4. Наличие (V) вентиляционного клапана либо его отсутствие (-) внутри изделия.
  5. Указывает на тип стеклопакета (одно-, двух-, трехкамерное).

Мы постарались максимально доступно объяснить все тонкости и нюансы, с которыми вам придется столкнуться при выборе и установке мансардного окна. Наши специалисты помогут подобрать вариант, который подойдет именно вам и под ваши нужды и требования, с учетом всех пожеланий.

Мансардные окна Fakro

Среди мировых производителей мансардных окон компания FAKRO(ФАКРО) занимает одно из наиболее заметных мест. Продукция FAKRO находит применения в различных сферах: ее используют для отделки чердаков и мансард в частных домах, устанавливают в административных зданиях и безнес-центрах, монтируют в крупных торговых центрах.

Мансардные окна изготавливаются из высококачественного сырья – древесины сосны зимней заготовки, соответствующей классу 1А. Для повышения устойчивости к погодным факторам конструкции пропитываются в вакуумной камере несколькими слоями антисептика и обрабатываются экологически безопасным полиакриловым лаком. Подобная технология производства обеспечивает изделиям долгий срок эксплуатации и делает их удобными в использовании.

Модельный ряд

Деревянные мансардные окна со среднеповоротным открыванием

Мансардное окно со среднеповоротным открыванием FAKRO — самая популярная конструкция окна для крыши. Благодаря фрикционным петлям, располагающимся в ее центральной части, створку можно оставлять в позиции наклона, а также поворачивать вокруг оси на 180°, что значительно облегчает мытье внешнего стекла.

Технические характеристики:

Среднеповоротные пластиковые окна

Пластиковые мансардные окна предназначены для установки в помещениях с избыточной влажностью, например, бассейне, ванной или кухне. Окна из ПВХ не требуют специального ухода и легко моются, поэтому их рекомендуется устанавливать в медицинских учреждениях, офисах и отелях.

Пластиковые окна производятся в нескольких модификациях в зависимости от типа открывания:

  • PTP U3, PTP-V U3 — среднеповоротные мансардные окна;
  • PPP-V U3 preSelect — совмещает два способа открывания: среднеповоротный (позволяет вращать оконную створку на угол до 180 0 , что значительно облегчает мытье внешнего стекла) и подвесной (по верхней оси от 0 0 до 35 0 );
  • PTP U3, PTP-V U3 с автоматической системой открывания Z-Wave.

Технические характеристики:

Мансардные окна с комбинированной системой открывания preSelect

Мансардные окна FAKRO preSelect® сочетают в себе все преимущества окон для крыши: хороший обзор, возможность беспрепятственно выглядывать из окна, многофункциональность, удобство эксплуатации, долговечность и безопасность. Модель preSelect® совмещает два способа открывания: среднеповоротный (позволяет вращать оконную створку на угол до 180 0 , что значительно облегчает мытье внешнего стекла) и подвесной (по верхней оси от 0 0 до 35 0 ). Эксклюзивная фурнитура гарантирует фиксацию створки при любом способе открывания.

В мансардном окне preSelect® предусмотрена простая и удобная система переключения режимов открывания при помощи одной ручки, расположенной внизу оконной створки. Переключатель режимов находится на боковом элементе оконной коробки и не заметен при закрытом окне.

Мансардные окна с комбинированной системой открывания preSelect производятся в нескольких модификациях в зависимости от материала изготовления:

Мансардные окна FTP-V U3 Electro / Z-Wave, FTU-V U3 Electro / Z-Wave

Мансардные окна FAKRO FTP-V U3 Electro / Z-Wave, FTU-V U3 Electro / Z-Wave сочетают в себе все преимущества стандартной модели FTP-V U3 и возможность еще более комфортного управления окном и аксессуарами — с помощью пульта ДУ. Этими окнами Вы можете управлять из любого места в помещении, а в случае дождя створка закроется автоматически (в комплекте поставляется датчик дождя). К мансардному окну можно также подключить электрические аксессуары: жалюзи, штору или наружные рольставни. При этом все функции окна обслуживаются с помощью пульта дистанционного управления.

Мансардные окна серий Electro и Z-Wave производятся в нескольких модификациях в зависимости от материала изготовления:

Энергосберегающие мансардные окна

Компания FAKRO представляет эксклюзивную разработку – энергосберегающие мансардные окна со среднеповоротным способом открывания, созданные с учетом особенностей русских зим и оптимально подходящие для установки в холодных регионах России.

Энергосберегающие окна производятся в нескольких модификациях в зависимости от параметров теплоизоляции:

Мансардные окна с приподнятой осью поворота створки proSky

Панорамные окна имеют ось поворота створки, расположенную выше центральной части оконного короба. Такое расположение позволяет изготавливать мансардные окна большой высоты (FYP-V U3 proSky — до 206 см, FDY-V U3 Duet proSky — до 255 см), тем самым обеспечивая дополнительное освещение помещения и обзор. Створка фиксируется под углом 160° для удобного мытья.

Больше нет необходимости приобретать несколько небольших окон и производить сложный монтаж, устанавливая их в комплексе. Модель FDY-V U3 Duet proSky — это единая конструкция, в которой в одном коробе уже установлены для створки, что обеспечивает большую полезную площадь освещения.

Мансардные окна с приподнятой осью поворота створки proSky производятся в несколькихмодификациях в зависимости от материала изготовления:

Эвакуационные мансардные окна

Большие размеры мансардного окна, а также быстрое и легкое открывание на большой угол обеспечивают возможность беспрепятственного выхода на крышу для эвакуации из опасного помещения. При подвесном открывании (по верхним петлям) створка окна может откидываться в диапазоне от 0 до 40°, а в случае опасности легкое нажатие на спусковые держатели створки приподнимает ее на угол до 68°.

Окна FEP U3, FEP L3 – это отличное решение задач противопожарной безопасности, как на стадии архитектурного проектирования, так и при установке окон в уже построенные здания общественного, промышленного и жилого назначения.

Возможность использования в качестве элемента аварийного выхода подтверждена заключением Всероссийского научно-исследовательского института Противопожарной обороны МЧС России.

Окно-балкон FGH-V P2 Galeria

Окно-балкон FAKRO FGH-V P2 Galeria – двустворчатое мансардное окно, верхняя створка которого может открываться независимо от нижней, выполняя функции обычного окна для крыши, а при открывании нижней створки образуется дополнительное пространство, и окно трансформируется в балкон.

Нижняя створка (высота – 98 см) открывается по нижним петлям и фиксируется в откидном положении вместе с боковыми ограждениями, верхняя створка имеет комбинированную систему открывания (среднеповоротное – по центральной оси на угол до 180° и подвесное – по верхней оси на угол до 45°). Окно-балкон оборудовано системой открывания autoSelect, благодаря которой смена способа открывания со среднеповоротного на подвесной производится автоматически (верхняя ручка обслуживает среднеповоротную функция, нижняя – подвесную).

Окно-балкон не может быть установлено в кровельную конструкцию с карнизной стеной.

Окно-балкон FGH-V P2 Galeria оборудовано автоматическим антиконденсатным вентиляционным клапаном V40P.

Карнизные окна

Карнизное окно FAKRO — оригинальное дизайнерское решение для установки в комплексе с мансардным окном. Карнизное окно устанавливается в фасадную часть дома и позволяет создать интересную комбинацию из окон и максимально расширить обзор и площадь освещения.

Компания FAKRO изготавливает карнизные окна 3-х типов: BDL L3 и BDR L3 с комбинированной системой открывания (боковое на 90° и откидное для проветривания), BVP L3 с откидным (до 11 см) открыванием и глухие BXP L3.

Окна Duet

Мансардное окно FAKRO Duet — это небольшое окно прямоугольной формы открывающееся или «глухое», устанавливаемое в вертикальной группе (сверху или снизу) со стандартным открывающимся окном для крыши. Оригинальная конструкция, возможность дополнительного освещения помещения, лучший обзор являются несомненными достоинствами данного решения. Окна Duet могут монтироваться на высоте 85 см от пола.

Окна Duet производятся в нескольких модификациях:

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
