Конек для мягкой кровли

Как сделать вентилируемый конек для мягкой кровли

Вентиляция – это процесс, состоящий из вытяжки и притока воздуха. Коньковая вентиляция обеспечивает поступление холодного воздуха снизу через оставленные зазоры в области карнизного свеса и его выход сверху через вентилируемый конек.

Воздух перемещается по всему подкровельному пространству, благодаря чему там создается благоприятный микроклимат.

Вентилируемый конек для мягкой кровли представляет собой «вторую дублирующая крышу», приподнятую над основной с зазором для выхода воздуха. Это отверстие шириной не менее 5 см на верхушке конька по всей его длине, над которым установлена крышка. Второе его название – коньковый аэратор.

Функциональное назначение

  • он обеспечивает воздухообмен в подкровельном пространстве;
  • предотвращает образование конденсата;
  • отводит пары влаги;
  • исключает застой воздуха.

Вентиляция должна быть сбалансированной: вместе с устройством проветриваемого конька предусматривают приточный забор воздуха в карнизной области.

Правильная работа вентиляции:

  1. зимой полностью исключает образование наледи на карнизах и свесах, удаляя избыточное тепло, которое проникает из дома в подкровельное пространство;
  2. летом удаляет жаркий воздух, предотвращая чрезмерный нагрев мансарды.

При монтаже мягкой кровли устройство вентилируемого конька возможно двумя способами – покупка и установка готового аэратора или его самостоятельное изготовление.


youtube

Коньковый аэратор для мягкой кровли

Производители кровельных вентиляционных систем и материалов предлагают удобные и практичные аэраторы, в которых предусмотрено все необходимое для их монтажа и функционирования.

  • Аэраторы изготовлены из прочного пластика, срок службы которого до полувека.
  • Способны выдерживать колебания температур от -50 до +60° C и порывы ураганного ветра.
  • Их можно монтировать на крышу любой конструкции, для крепления применяют кровельные гвозди.
  • Выпускаются полосами, которые имеют удобную систему сцепления между собой.
  • Они имеют защиту от попадания насекомых, мелких птиц, мусора.

Сверху аэраторы накрываются мягкой кровлей по общим правилам и становятся практически незаметными.

Самостоятельное изготовление

По всей длине конька, отступив 150 мм с каждого края крыши, делается прорезь в сплошном основании под мягкую черепицу. Ее оптимальная ширина – 30 – 50 мм.

  1. От прорези по скатам поверхность освобождается от мягкой кровли на расстояние 10–15 см с каждой стороны.
  2. По длине отверстия натягивают оцинкованную металлическую сетку с размером ячеек 2*2 мм. Ширина полосы – 250 мм, прибивают ее гвоздями.
  3. По скату набиваются бруски контробрешетки 50*50 мм параллельно друг другу, перпендикулярно прорези. Снизу они прижимают гонты мягкой черепицы, сверху располагаются над металлической сеткой.
  4. На бруски устанавливается сплошная обрешетка из OSB плит (шириной 460 – 500 мм). Вся конструкция придает объем коньку.
  5. Низ обрешетки закрывают сеткой ПВХ, чтобы защитить отверстие от насекомых, мелких птиц и листвы.
  6. На обрешетку укладывают подкладочный ковер, а затем гонты мягкой кровли.
  7. Последней укладывают плитку коньковой черепицы, внахлест 10 см, начиная от торца. Детали прибивают гвоздями, герметизируют мастикой.

Вентиляционная система должна удовлетворять строительным нормам – этого требуют все производители кровельных материалов. В противном случае застой воздуха и скапливание влаги будет разрушать строительные материалы.

Вентилируемый конек для мягкой кровли: конструкция и правила монтажа

Устраивая кровлю из гибкой черепицы, нужно понимать, что битумный материал герметичен, то есть влага через него не проходит ни внутрь, ни наружу. Таким образом, конденсат, осевший на чердаке, там и останется, причем надолго. Вентилируемый конек для мягкой кровли обеспечит вентиляцию.
Чтобы образующийся конденсат не нанес немало вреда: прогнивание стропильной системы, образование гнили, разрушение утеплителя, протекание крыши и т.д.

Теплый воздух, скопившийся зимой под кровлей, создает большую разницу температур под и вне поверхности кровли. Это вызывает периодическое подтаивание снега с последующим образованием наледи и сосулек. Гибкая черепица начинает протекать, материал отсыревает и растрескивается.

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

Вентилируемый конек для мягкой кровли это именно то, что необходимо для организации правильной вентиляции пространства под кровлей.

Вентилируемый конек обустраивают на том же месте, что и обычный, а именно на верхнем ребре кровли, расположенном по горизонтали. Разница лишь в том, что для вентиляции конька крыши должны быть предусмотрены сквозные отверстия, через которые теплый воздух будет выходить наружу. Зазоры перекрываются коньковым элементом, перфорированным по бокам. С одной стороны он защищает пространство под кровлей от просачивания влаги и проникновения насекомых, а с другой – не препятствует теплому воздуху выходить наружу.

Принцип работы коньковой вентиляции для мягкой кровли ↑

Действие вентиляции конька для мягкой кровли основано на принципе перемешивания (конвекции) воздушных масс. Из внутренних помещений идет насыщенный влагой теплый воздух. Он поднимается вверх в сторону пересечения скатов и стремится выйти наружу. Выход он находит через зазоры в коньке.

Однако, одной лишь перфорации недостаточно, чтобы добиться полноценного проветривания чердака. Чтобы система вентиляции начала работать, необходимо наличие не только вытяжки воздуха, но и его притока. Вытяжку обеспечивает вентилируемый коньковый элемент, в то время, как за приток холодного воздуха отвечают зазоры, оставленные на свесах карнизов.

вентиляция конька крыши под металлочерепицу

Холодный воздух с улицы заходит под кровлю через продухи (зазоры) в свесах. Там он не только нагревается, но и насыщается паром. Нагревшийся воздух поднимается в сторону верхнего горизонтального ребра скатной крыши и через него выходит наружу. Создавшаяся тяга втягивает новую порцию холодного воздуха через карниз, и процесс повторяется снова и снова. То есть происходит непрерывный круговорот воздуха, и подкровельное пространство, таким образом, проветривается.

вентилируемый конек на фальцевой кровле

Создание принудительной вентиляции, в том числе и коньковой особенно актуально для подкровельных пространств, где заложен утеплитель, скажем, мансард или теплых чердаков. Что же касается холодных чердаков, то для их вентиляции достаточно наличия слуховых окон.

Таким образом, вентилируемый конек для мягкой кровли с мансардой или теплым чердаком – обязательный элемент, поскольку позволяет проветривать пространство под ней по всей ее протяженности.

Вентилируемый конек для мягкой кровли двух вариантов ↑

Готовый аэратор – простейший вариант устройства вентиляции этого типа. Это элемент из пластика, верхняя часть которого цельная, а боковая – перфорированная. Имеющийся внутри фильтр защищает чердак от попадания осадков, пыли и другого.

Длина аэратора колеблется в пределах 50–122 см. Аэраторы присоединяют друг к другу вдоль всей длины линии сопряжения скатов, обеспечивая непрерывность вентилируемого элемента. Пластиковая поверхность абсолютно незаметна, так как по окончании укладки ее покрывают гонтами мягкой черепицы.

Вентилируемый конек для мягкой кровли своими руками. Изначально формируют вентиляционный зазор в кровле. Над ним укладывают бруски, на которую набивают треугольную конструкцию из фанеры либо ОСП. По бокам, таким образом, образуются зазоры – места выхода теплого воздуха. Как и в предыдущем случае конструкцию покрывают битумной черепицей.

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

    Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам. Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых. Дает испариться лишней влаге.

Как же устанавливают вентилируемый конек на мягкой кровле ↑

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

Устройство вентиляции в этом случае достаточно простое.

    Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка. Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж. Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке. Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.
    Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

    Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези – 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька. L- и T-крыша. Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза. Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода. Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

Как изготовить вентилируемый конек самостоятельно ↑

    В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см, На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли. Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой – формируют вентиляционные продухи по бокам. Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.
    Листы OSB (фанеры) по бокам перекрывают карнизной планкой. Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Популярные бренды ↑

Эффективность работы аэратора во многом зависит от его правильного выбора. Чтобы не ошибиться, лучше выбирать конструкции известных производителей, скажем, Ridge Master.

Ставим вентилируемый конёк для мягкой кровли

Долгий срок службы мягкой кровли напрямую зависит от качества выполнения работ по обеспечению вентиляции подкровельного пространства. Битумная черепица отличается своей герметичностью и не пропускает влагу не только внутрь, но и наружу. Конденсат, скапливающийся под кровлей, способен разрушить деревянные элементы стропильной системы.

Читать еще:  Крыша для сарая

Одним из главных способов борьбы с этим — вентилируемый конёк, который для мягкой кровли может быть изготовлен самостоятельно или использован стандартный элемент. Рассмотрим его устройство и способ монтажа.

Устройство вентиляции под мягкой черепицей

Избежать возникновение конденсата под гибкой черепицей невозможно, так как это естественный физический процесс. Но возможно избежать отрицательных последствий излишней влажности под кровлей. Это возможно двумя способами:

  1. Вывод конденсата из-под кровли;
  2. Организация свободного хождения воздуха под кровлей для просушки элементов.

С первым пунктом справляются капельник на карнизах крыши и применение подкладочного ковра. Для решения второго момента необходимо обеспечить циркуляцию воздуха от карниза к коньку крыши.

Оставить в коньке отверстия для подобной вентиляции будет неразумно: туда без труда попадут дождь, снег, насекомые, поэтому при создании кровли из мягкой черепицы применяются специальные элементы для обустройства конька. В строительном лексиконе они носят название аэратора или дефлектора. Назначение этого элемента в том, чтобы давая свободное хождение воздуха, сохранить герметичность крыши.

Верно организованная подкровельная вентиляция характеризуется рядом признаков:

  • В зимний период нет наледи на карнизах крыши, так как все тепло, попавшее под кровлю из жилого помещения удаляется через конек;
  • В жаркую погоду теплый воздух из-под крыши не проникает в дом, так как удаляется вентиляционными потоками.

Различные типы аэраторов

Современные аэраторы удобны в монтаже и продуманы по функционалу. Если составить картину кровельного аэратора, то он обладает рядом характеристик:

  • Изготавливается из прочного пластика с долгим сроком службы, более 50 лет;
  • Рассчитан на разброс температур от -50 до +60 °С и сильные порывы ветра;
  • Оснащены защитой от попадания в подкровельное пространство мусора, насекомых и мелких птиц;
  • Форма выпуска – в виде полос, которые сцепляются друг с другом;
  • По правилам монтажа аэратор закрывается гибкой черепицей и потому незаметен на кровле.

Вентилируемый конек для мягкой кровли различается двух видов:

  • Сплошной. Выпускается в виде профиля, который производится из полиэтилена. Сверху подобный аэратор закрывается гонтами черепицы. Конструкция подобного аэратора предусматривает наличие ребер жесткости и уплотнитель, который оберегает подкровельное пространство от попадания мусора.
  • Точечный. Представляет собой вытяжки, которые монтируются с определенным шагом друг от друга. Использование подобного рода вытяжек, как правило, идет в комплекте со сплошным аэратором, так как обеспечить хорошую циркуляцию воздуха только с помощью точечных аэраторов весьма проблематично.

Создание вентилируемого конька при помощи готовых элементов

Монтаж кровли до этапа набивания сплошного основания под кровельное покрытие ведется без изменений. При строительстве сплошной обрешетки под гибкую черепицу конек остается незакрытым, ширина отверстия достигает 20-30 см. Готовые элементы крепятся над оставленной прорехой при помощи саморезов или гвоздей.

Готовые элементы коньковой вентиляции при необходимости надставляются. Для надежной фиксации и герметичности они оснащены специальными замками, которые позволяют быстро и надежно создать монолитное целое из несколько элементов путем их наставления.

Создание аэратора своими руками

Создать вентилируемый конек возможно собственными силами.

  • Для этого вдоль конька на расстоянии 15 см от краев кровли в основании под мягкую кровлю делается разрез шириной 3-5 см.
  • От сделанного разреза необходимо освободить крышу от кровли до 15 см в обоих направлениях.
  • Чтобы избежать попадания в подкровельное пространство мусора над отверстием укладывается металлическая сетка, ячейки которой не более 2 см в диаметре.
  • Перпендикулярно отверстию монтируется контробрешетка в виде бруса 5*5 см. Одна их часть зажимает гибкую черепицу, другая – сетку.
  • На набитую контробрешетку монтируется сплошная обрешетка шириной до 50 см;
  • Низ обрешетки также укрывается сеткой.
  • Далее производится стандартная укладка мягкой черепицы.
  • Коньковые гонты монтируются последними с нахлестом в 10 см. Все стыки надежно промазываются мастикой.

Подведем итоги

Монтаж крыши из гибкой черепицы подразумевает создание вентилируемого конька, который обеспечивает циркуляцию воздуха под кровлей и избавляет подкровельное пространство от излишней влаги.

При создании вентиляции возможно прибегнуть к готовым элементам типа аэратор, или создать коньковую вентиляцию своими руками при помощи обычных строительных материалов, применяющихся при возведении кровли.

Не стоит забывать о необходимости создания вентиляционных каналов, по которым воздух будет циркулировать от карниза крыши до ее конька.

Конек для крыши из битумной черепицы

Крыши, обработанные битумной черепицей, выглядят ничуть не хуже тех, которые украшает натуральная керамика. Современные технологии позволяют получить качественный кровельный материал на основе полимерно-битумной мастики и каменной крошки. В итоге, покрытие выглядит однородным, черепица окрашена плавными цветовыми переходами, поэтому выглядит эффектно и совсем не дешево.

Сама по себе укладка гибкого кровельного материала не представляет серьезной сложности. Но на каждой крыше есть проблемные места, неправильная обработка которых может привести к протечкам и нарушению целостности кровельного «пирога». Одним из таких участков является конек – место состыковки двух противоположных скатов крыши.

Особенности гибкой кровли

Популярность битумной черепицы вполне обоснована, ведь этот материал превосходит многие другие по качеству и долговечности. Красоту появившегося не так давно кровельного материала переоценить сложно, эффектность покрытия лишний раз подтверждают фото готовых домов и коттеджей.

Другие достоинства материала:

  1. Благодаря небольшим размерам элементов черепицы, в процессе монтажа образуется минимальное количество обрезков и отходов.
  2. Длительный срок эксплуатации – крыша прослужит, как минимум, 50 лет.
  3. Многообразие текстур и оттенков позволяет подобрать материал кровли для дома, построенного в любом стиле. В продаже есть черепица, поверхность которой имитирует камень, деревянный гонт или керамическую черепицу.
  4. Удобство монтажа обеспечивает структура материала – черепицу из битума можно подгибать, обрезать, что позволяет обрабатывать ею крыши любой конфигурации и сложности, производить обработку сложных участков (ендов, коньков, карнизов и печных труб).
  5. Доступная стоимость, по сравнению с другими кровельными материалами.
  6. Стопроцентная герметичность делает кровли из битума самыми надежными – они не протекают и не пропускают холод. Под воздействием тепла пласты черепицы спаиваются между собой, образуя бесшовное цельное покрытие.
  7. Кровля способна выдержать незначительные деформации, которые могут спровоцировать усадки древесины или других конструкций дома.
  8. На крыше из битумной черепицы не образуется конденсат, ее поверхность шероховатая, что позволяет ходить по кровле для выполнения монтажных или ремонтных работ. А еще мягкий битум отлично гасит шумы, в доме не будут слышны звуки дождя или ветра.
  9. Малый вес материала позволяет существенно сэкономить на стропильной системе, фундаменте дома и других конструкциях. Квадратный метр черепицы весит всего 7-8 кг.

Все эти качества сделали черепицу из полимерно-битумных материалов одним из самых популярных кровельных материалов. Ее используют для перекрытия жилых малоэтажных домов, загородных коттеджей, хозяйственных построек и беседок.

Монтаж битумной черепицы на крышу

Выполнить укладку гибкой черепицы достаточно просто. Здесь придется больше внимания уделить подготовительным работам, ведь для монтажа гибкого материала нужно прочное и жесткое основание.

Весь процесс укладки кровельного материала можно разделить на несколько этапов:

  1. Обустройство стропильной системы с расчетом шага и сечения стропильных ног (рекомендуется не увеличивать шаг больше 100 см). На этом этапе необходимо предусмотреть зазор по линии конька, который нужен для вентиляции чердака и всех слоев крыши.
  2. Укладка утеплителя, пароизоляции и гидроизоляционной пленки, являющиеся частями кровельного «пирога» и необходимые для отапливаемых жилых строений. Этот этап профессиональные строители называют самым сложным и ответственным – неправильное выполнение может привести к нарушению тепло- или гидроизоляции, появлению плесени и нездоровому микроклимату в доме.
  3. Набивание обрешетки из деревянных брусьев с учетом размеров листов или досок, из которых будет монтироваться жесткое основание.
  4. Монтаж жесткого основания для битумной кровли с тщательным выравниванием по уровню.
  5. Укладка кровельного ковра обязательна при уклоне скатов меньше 18 градусов. В этом случае битумно- полимерные рулонные материалы расстилают параллельно карнизу с нахлестом в 8-10 см между соседними полосами. Крепят ковер оцинкованными гвоздями. Если скаты имеют уклон больше 18 градусов, монтаж подкладочного ковра необязателен, укрепить нужно только сложные участки (карнизы, фронтоны, ендовы, конек и прочие). Подкладочный ковер повысит герметичность кровли из битумной черепицы, укрепит ее до этапа полного спаивания отдельных фрагментов в единое полотно.
  6. Вентиляция крайне важна для крыш из битумной черепицы, ведь этот материал не пропускает воздух. Для циркуляции воздуха используют коньковое пространство, а так же, дополнительные вентиляционные элементы.
  7. Укладка черепицы равномерными рядами выполняется от карниза к коньку. Перед работой материал из разных упаковок перемешивается. С каждого фрагмента снимается защитная пленка, открывшимся клеевым крем черепицы крепятся к основанию. Каждый следующий слой накладывается с нахлестом, линия которого обозначена на самой черепице. Примерно третья часть предыдущего фрагмента должна быть скрыта последующим рядом – это существенно повышает гидроизоляцию крыши.
  8. Обрабатывают черепицей сложные участки кровли, при этом, используют клеевой состав на основе битумной смолы.

Монтаж гибкой кровли на конек крыши

Конек из битумной черепицы – это отдельные фрагменты, которые нужно приобретать вместе с остальным кровельным материалом. Выпускаются они, как правило, в виде цельной полосы, разделенной перфорацией на небольшие прямоугольники. Для отделки коньковой части длинное полотно гибкой черепицы разделяют по линиям перфорации и перегибают по центральной линии.

Отделка конька выполняется после того, как выполнен монтаж гибкой кровли на скаты и обработаны все сложные участки крыши. Выполнять обработку этого участка необходимо с учетом ряда особенностей коньковой зоны:

  • для вентиляции подкровельного и чердачного пространства в коньке крыши выполняют вентиляционные отверстия. Это необходимо для того, чтобы тепло из дома не конденсировалось в воду, которая может скапливаться на слоях утеплителя, потолке или внутренней стороне кровли.
  • вентиляционное отверстие может проходить по всей длине конька или занимать только его часть. Оптимальный размер вентиляционного зазора – 50-100 см.
  • расстояние между скатами в коньковой части должно составлять, как минимум, 20 мм. Этот зазор учитывается еще на стадии изготовления стропильной системы. Если же, по каким-то причинам, вентиляционное отверстие не было выполнено заранее, его можно вырезать с помощью лобзика на уже покрытых мягкой черепицей скатах.
  • для усиления вентиляционных потоков рекомендуется использовать специальные аэраторы для коньков или перфорированные коньковые элементы.
  • зачастую, вентиляции в коньковой части крыши недостаточно для нормальной циркуляции воздуха в подкровельном пространстве, особенно с учетом того, что битумная черепица абсолютно герметична и не пропускает воздух. Поэтому для хорошей аэрации устанавливают несколько отдушин на всей площади крыши.
Читать еще:  Ворота с подъемным механизмом

Процесс обработки конька кровельным материалом на основе битума состоит из нескольких этапов:

  1. В зависимости от величины вентиляционного просвета выбирается аэратор конька.
  2. Выбранный аэратор необходимо закрепить на коньке с помощью гвоздей или нержавеющих саморезов.
  3. Поверхность аэратора можно оставить такой как есть, или задекорировать битумной черепицей. К этому вентиляционному устройству черепица крепится битумной мастикой или специальным клеем, дополнительную фиксацию выполняют оцинкованными гвоздями, забивая их в шахматном порядке с двух сторон от конька.
  4. Если на крыше нет аэратора или он занимает не всю длину конька, свободную часть также обрабатывают гибкой черепицей. Отдельные фрагменты перегибают и фиксируют в 50 мм от линии конька – эти минимальный нахлест, с которым должен крепиться кровельный материал в коньковой зоне. Прибивают элементы специальными гвоздями с крупными шляпками.

Заключение

Грамотный монтаж битумной черепицы позволяет эксплуатировать кровли более пятидесяти лет. Если все этапы укладки материала выполнялись правильно, никаких проблем с герметичностью, теплоизоляцией кровли и вентиляцией подкровельного пространства возникать не должно.

Коньковый аэратор для мягкой кровли — AIRIDGE FELT

Прайс на Элементы кровельной вентиляции

В кровельных конструкциях всегда имеется влага. Излишняя влага является причиной образования грибков, плесени и микроорганизмов. Проблем с влагой можно избежать достаточной вентиляцией кровельных конструкций. С помощью AIRIDGE FELT конькового вентиля осуществляется вентиляция всей кровли. Необходимо убедиться в том, что воздух беспрепятственно проходит от карнизов к коньку.

В случаях, когда необходимо выполнить проход вентиляции через кровлю на горизонтальных коньках, находит свое применение коньковый аэратор AIRIDGE FELT. Такая вентиляция кровли позволяет гарантировать надежное кондиционирование помещения, оптимизацию микроклимата, устранение конденсата и паров битума, что в результате дает положительный эффект на общем комфорте проживания.

AIRIDGE FELT коньковый вентиль предназначен для вентиляции битумных кровель в коттеджном строительстве. Вентили устанавливают в ряд по коньку крыши, скрепляя их с помощью торцевых защелок-вставок. Необходимо обеспечить приток воздуха из-под карнизов кровли.

Аэратор коньковый имеет особую конструкцию, которая содержит встроенные фильтры, способные препятствовать проникновению различных насекомых и мусора в подкровельное пространство.

VILPE® AIRIDGE FELT коньковый вентиль изготовлен из ударопрочного полипропилена, не подверженного коррозии, устойчивого к воздействию ультрафиолета и погодных условий. Материал химически нейтрален и экологичен.

Гарантия на такие элементы вентиляции достигает 40 лет, а имеющаяся долговечность не имеет аналогов.

Отличительные особенности VILPE® AIRIDGE FELT

  • Прочный корпус из стойкого к старению и УФ- излучению пластика выдерживает вес человека (что очень важно при монтаже)
  • Обеспечивает оптимальный микроклимат и вентиляцию кровли, увеличивает срок ее эксплуатации
  • Конструкция из прочного стеклопластика в виде полосы Размер вентиля 580 х 325 х 30 мм.

VILPE® AIRIDGE FELT исключает необходимость
подрезания конькового элемента кровельного
материала, полностью совпадая с ним по ширине.

  • Площадь вентиляционного выхода — 260 см2
  • Гарантия 40 лет, при t ° от –50 ° до 60 ° С
  • Противоураганная, ветровая нагрузка 30 м/с
  • Полосы вентиляционного конька соединяются друг с другом встык через специальные крепления типа «папа-мама»
  • Выдерживает ураганный ветер с дождем (или снегом) до 140 км/час
  • 1 м.п. вентиляционного конька вентилирует подкровельное пространство в 15 м2
  • Устанавливается на любую (в том числе готовую) кровлю с любым изгибом и покрытием
  • Незаметен на крыше — не нарушает внешний вид
  • Монтаж вентиляционного конька VILPE® AIRIDGE FELT

    Вырезать вдоль конька или оставить открытым при монтаже кровли отверстие шириной 4 см. Если вдоль конька проходит коньковая балка, убедиться в беспрепятственной вентиляции всего подкровельного пространства до самого конька. Расстояние от внешней стены дома до начала отверстия 15 см для обеспечения цельности досок обшивки фронтона. Установить AIRIDGE FELT коньковый вентиль от края конька. Соединить коньковые вентили с помощью торцевых защелок-вставок и прибить к основанию через готовые отверстия для гвоздей. Прибить коньковый элемент кровельного материала к коньковому вентилю по линии разметки.

    Устройство кровли из гибкой (мягкой) черепицы

    Любая гибкая черепица применяется для устройства скатной кровли с минимальным уклоном свыше 11 градусов. В качестве снования для мягкой черепицы применяется сплошное основание (обрешетка) из фанеры повышенной влагостойкости или ориентированно-стружечные плиты ОСП-3 (OSB-3).

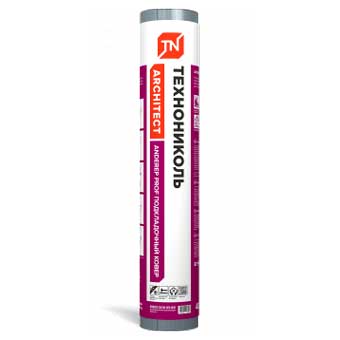

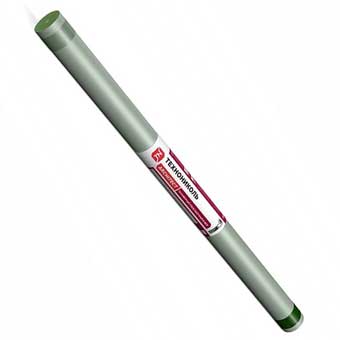

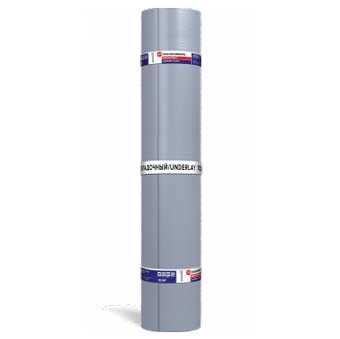

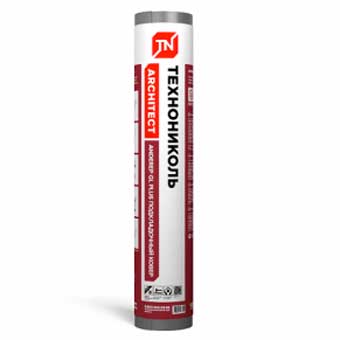

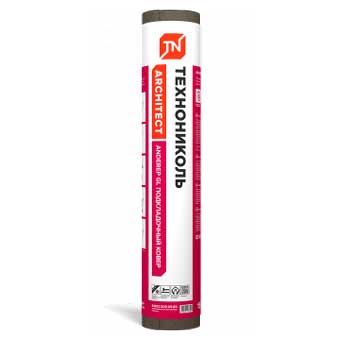

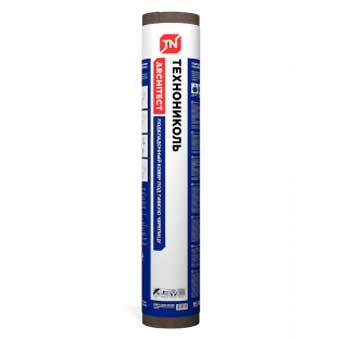

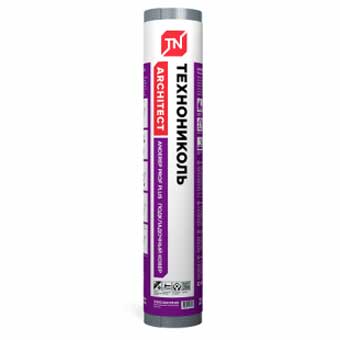

    На это основание накатывается битумный подкладочный ковер по схеме производителя для обеспечения максимальной гидроизоляции кровли. В некоторых случаях (сложные кровли с малыми уклонами) есть необходимость накрыть подкладочным ковром всю поверхность кровли.

    Саму черепицу прибивают оцинкованными кровельными гвоздями. За счет клеящего слоя с нижней стороны гонтов плитку укладываются внахлест, шляпки крепежных гвоздей оказываются полностью скрытыми и, в конечном счете, получается полностью герметичное кровельное покрытие без видимых отверстий крепежа.

    Кроме того, устройство гибкой кровли включает в себя оформление металлическими планками — планкой примыкания, карнизными планками и торцевыми планками.

    Исходя из технологии монтажа, для устройства кровли из мягкой черепицы необходимы следующие элементы и комплектующие, которые обеспечат максимальную защиту от влаги и ветра: подкладочный ковер, коньково — карнизная гибкая черепица, ендовный ковер, герметизирующий клей, оцинкованные кровельные гвозди, металлические планки — примыкания, карнизные, торцевые.

    У каждого производителя комплектующие имеют свое «фирменное» наименование, но назначение их одинаковое. Более подробно о каждом из них читайте ниже.

    Схема монтажа мягкой кровли

    Карнизные и коньковые плитки для устройства кровли из гибкой черепицы

    Коньки и карнизы, как и ендовы — места на кровле, подвергающиеся наибольшим нагрузкам. На коньки приходится основной удар ветра и атмосферных осадков (дождя, града, снега), карнизам приходится выдерживать нагрузки наледей и талой воды, возникающих зимой на карнизных свесах.

    Поэтому специально разработанная для этих целей карнизно — коньковая кровельная плитка может обеспечить максимальную защиту крыши. Такая защита карнизов и коньков в устройстве кровли из гибкой черепицы достигается за счет сплошного клеящего слоя резинобитумного покрытия и упрощает процедуру монтажа.

    Для чего нужен гибкой черепице ендовый ковер

    Ендовый ковер защищает и гидроизолирует наиболее уязвимые участки крыши — зоны внутренних перегибов (ендовы). Ендовый ковер имеет цвет, аналогичный цвету кровельной плитки. Изготовленный из SBS-модифицированного битума, он отличается особой прочностью и стойкостью к температурным перепадам.

    Он предназначен для надежной гидроизоляции внутренних переломов крыши (ендов), наиболее подверженных воздействию снеговых и дождевых нагрузок и улучшения эстетического вида крыши.

    У разных производителей ендовый ковер имеет свое название. Например, у производителя Катепала это — «ендова Super Pintari», а у Шинглас — ендовный ковер «Shinglas» , у производителя Icopal – «ендова PintaUltra».

    Метод установки: битумная мастика и механическая фиксация;

    Подкладочный ковер для устройства кровли из мягкой черепицы

    Подкладочный ковер изготовлен из битума, модифицированного синтетическим каучуком. Бывает разного качества (от супер эконом класса до премиум), в том числе и самоклеющийся. Эта продукция имеет разную толщину и сроки службы от 5 до 40 лет. Подкладочный ковер применяется в ендовах, на коньковых и карнизных свесах, на торцевых частях крыши (боковых карнизах) для дополнительного усиления наиболее нагруженных мест кровли.

    Подкладочный ковер позволяет избежать хронических проблем с гидроизоляцией мансардных окон, вентиляционных труб, дымоходов и прочих выступающих поверхностей.

    Если уклон крыши менее 18 (1:3), то подкладочный ковер лучше применять по всей площади кровли . Это обусловлено необходимостью усиления узлов кровли для обеспечения гарантированной многолетней службы. В этом случае площадь заготовленного для работ подкладочного ковра должна быть в 1.15 раз больше площади кровли.

    На сегодняшний день как зарубежные, так и российские производители выпускают несколько видов подкладочных ковров в разных ценовых категориях, кардинально отличающимися техническими характеристиками и сроками эксплуатации. Возможно использование подкладочного ковра от одного производителя, а самой кровельной черепицы от другого производителя.

    Битумные мастики и праймеры для мягкой кровли

    К битумным кровельным коврам и черепице производится широкий ассортимент высококачественных, наносимых продуктов для наклеивания гибкой черепицы, подкладочного и ендового ковра. У каждого производителя есть свое «фирменное«; наименование битумного клея. У производителя Шинглас Технониколь такая продукция называется «мастика Фиксер», у финского Katepal – «клей К-36» и т.д. Особенность – любой битумный клей наносится при температуре не ниже + 5 градусов.

    Внимание! Это ВАЖНО. В отличие от подкладочного ковра, клеи и мастики лучше использовать того же производителя, что и сама гибкая черепица. Имея свой строительный отдел и владея большим опытом монтажа разных типов мягкой черепицы, отметим, что есть не совмещающиеся друг с другом продукты от разных производителей. Например, битумный клей от Теголы не подходит к мягкой черепице Катепал. Советуем при приобретении полного комплекта кровли из гибкой черепицы проконсультироваться со специалистом инженером — практиком.

    Металлические и пластиковые доборные элементы для мягкой черепицы

    Индивидуальные доборные элементы для фасада и крыши из гибкой черепицы

    Наша компания имеет свой гибочный станок и может предложить своим заказчикам любые индивидуальные элементы из металла для кровли и фасада – флюгарки, дымники, колпаки, отливы, парапеты, цокольные планки и любые металлические элементы (гибка) индивидуальной формы, размера и цвета. Цена такой продукции зависит от вида покрытия металла, его толщины и размера самого индивидуального элемента.

    На главной странице «Гибкая черепица» представлена полная информация о мягкой черепице, подробно описаны все свойства такой кровли, производители, качество черепицы и состав кровельного пирога под гибкую кровлю.

    Вентилируемый конек для мягкой кровли

    Металлообработка
    Металлоконструкции

    Вентилируемый конек для мягкой кровли

    от 380 руб.

    Расчет цены за 3 часа

    Команда инженеров за 3 часа просчитает заказ

    Читать еще:  Дорнит что это такое и как используется

    Срочные работы

    Выполним работы быстро в течении дня

    Металл в наличии

    Популярные марки металла всегда в наличии

    Конструкция вентилируемого конька для мягкой кровли

    Во время монтажа покрытия нужно обязательно создать систему вентиляции. Она состоит обычно из нескольких элементов, которые запускают процесс проветривания. Для этого стоит купить вентилируемый конек для мягкой кровли в готовом виде. Также его можно подготовить самостоятельно из имеющихся стройматериалов.

    По сравнению с обычным плоский гребень вентиляции располагают на верхнем кровельном ребре, где соединяются скаты. Такой конек для мягкой кровли цена указана на сайте, оснащен сквозными отверстиями. Благодаря этому происходит удаление теплого воздуха из подкровельного пространства.

    Функциональное назначение

    Любой проветриваемый брус по гребню крыши обеспечивает герметичность скатов, предохраняет от попадания влаги и различных насекомых. Если заказать данный элемент для гибкой черепицы в нашей компании, можно не переживать о попадании воды на потолок, ухудшении теплоизоляции, разрушении стропил и обрешетки из дерева, а также о порче черепицы.

    Функции данного приспособления:

    • обеспечивает воздухообмен;
    • выводит влагу;
    • оцинкованный гребень не допускает появления конденсата;
    • предотвращает застой воздуха.

    Если в доме имеется жилая мансарда или чердак, стоит обязательно купить такое приспособление в нашей компании. Но нужно правильно рассчитать размеры детали. Мы предлагаем ее совсем недорого.

    Основные элементы конструкции

    Данная конструкция включает следующие элементы:

    • верхняя часть;
    • внутренний фильтр, который препятствует попаданию насекомых, пыли и осадков;
    • перфорационные отверстия. Они находятся с боковых сторон.

    В нашей компании цена кровельного приспособления самая доступная.

    Варианты вентилируемого конька для мягкой кровли

    В настоящее время подобное приспособление можно установить двумя способами. В первом варианте металлический гребень ставят по ребру крыши сверху. При этом угол наклона скатов должен превышать 60 градусов. В настиле из влагостойкой фанеры вырезается прямоугольное отверстие, которое закрывают алюминиевой сеткой для защиты от насекомых. Подошву детали размещают поверх сетки, после чего закрепляют битумной мастикой и механическими крепежами. После этого выполняется монтаж крышки, которую закрывают кровельным покрытием.

    Также такое ребро может стать ее продолжением. В этом случае необходимо сделать в детали специальные зазоры. Для формирования горизонтального ребра на верхние скаты устанавливают бруски в виде обрешетки, которую покрывают треугольником из фанеры. Кровельным материалом закрывают деталь сверху.

    Конек для мягкой кровли

    ул. Пономаренко, 35А оф. 221, 605, г. Минск, РБ 220015

    Комплектующие для гибкой черепицы

    Для монтажа мягкой черепицы Шинглас не достаточно купить только саму гибкую черепицу. Обязательно нужно использовать комплектующие для гибкой черепицы. Именно они не только сделают монтаж легким, но и обеспечат долгий срок службы вашей кровли

    Коньково-карнизная черепица

    Применяется для организации стартовой (начальной) полосы карнизного свеса и для формирование ребер и коньков.

    Коньково-карнизная черепица представляет собой ровный прямоугольный гонт с надрезами.
    Расход: 1 упаковки хватает на 20 погонных метров карниза либо на 12 погонных метров конька. Подбирается в цвет основной черепицы.

    Для устройства карнизов коньково-карнизную черепицу просто укладывают в качестве стартовой полосы на карнизный свес.

    Для устройства коньков гонт коньково-карнизной черепицы разрезается на 3 части (по надрезам) и укладывается на конек внахлест.

    Ендовый ковер

    Ендовный ковер применяется для гидроизоляции ендов (внутренних переломов крыши), наиболее подверженных воздействию снеговых и дождевых нагрузок. Ендовным ковром также герметизируются примыкания к вертикальным стенам и трубам.

    Подкладочные коверы

    Подкладочные коверы применяется в коттеджном и малоэтажном строительстве для устройства гидроизоляционного ковра на скатных кровлях (под битумную черепицу, под металлочерепицу, композитную черепицу, глиняную черепицу и битумные волнистые листы). Они покрывают поверхность кровли сплошным гидроизоляционным слоем, по которому проникшая в подкровельное пространство влага просто стекает.

    Полимерный подкладочный ковер ТН

    Подкладочный ковер ХМ

    Подкладочный ковер ANDEREP GL

    Подкладочный ковер ANDEREP GL PLUS

    Подкладочный ковер ANDEREP NEXT FIX

    Подкладочный ковер ANDEREP PROF

    Подкладочный ковер ANDEREP PROF PLUS

    Подкладочный ковер ANDEREP ULTRA

    По способу монтажа подкладочные ковры для скатных кровель чаще всего бывают двух видов: самоклеящиеся и механического крепления. Первые – оптимальный вариант создания надежного гидроизоляционного слоя без лишних хлопот. Для их укладки достаточно отделить защитную пленку и плотно прижать материал к поверхности, механически фиксируя лишь в местах наибольшей вероятности протечек. При этом поверхность должна быть максимально сухой и чистой, температура наружного воздуха и самого основания — не ниже +5°С, но главное ограничение для массового распространения таких материалов – более высокая стоимость.

    Мастика для монтажа гибкой черепицы

    Мастика Фиксер применяется для проклейки нахлестов подкладочного ковра и краев ендовного ковра, герметизации торцевых частей и примыканий к стенам или трубам. Расфасована по 12 кг/ 60 штук на поддоне. Подробнее о мастике «Фиксер» можно узнать здесь

    Нормы расхода:

    — на торцевые части используется 100 г на 1 м.п.;
    — на карнизную часть (для серии ДЖАЗ) — 100 г на 1 м.п.;
    — на ендовный ковер — 400 г на 1 м. п.;
    — для герметизации примыканий — 750 г на 1 м.п.

    Кровельные гвозди

    Назначение: механическая фиксация кровельных элементов.
    Размеры (длина/диаметр) — 30/2,5;
    Диаметр шляпки — 10 мм;
    Вес упаковки — 5 кг;
    Расход — 0,08 кг/м2.

    Аэраторы

    Продлить срок службы вашей кровле и избежать постоянных ремонтов помогут аэраторы для скатных крыш. С помощью аэраторов создается вентиляция подкровельного пространства, которая устраняет излишки влаги в кровельном пироге. Влага может появляться как между слоями кровли, выделяясь в результате разницы температур внутреннего и внешнего пространства, так и накапливаться в утепляющем слое и стропилах.

    Для вентиляции продкровельного пространства используют разные типы аэраторов: коньковые и точечные.

    Коньковые аэраторы монтируют на конек и закрывают сверху коньково-карнизной черепицей. Область применения – кровля самого разного вида (битумная, металлочерепица, керамическая черепица и т.д.). Полосы протяженностью 0,61 м хорошо складываются вместе, что позволяет варьировать длину. Коньковый аэратор функционирует без сбоев даже при ливнях и снежных ураганах, надежно защищен от насекомых и неблагоприятных внешних воздействий. Действует на площади 10 м². Установка: во время либо после монтажа кровли, без повреждения покрытия.

    Размеры: 610х284х34
    Вес: 0,65 кг
    Окраска: черный
    Размер конькового аэратора 1,2х0,29 м.

    Точечные аэраторы (КTV-Альфа и KTV-Вентиль)

    Область применения — битумная кровля. Установка – за 0,5-0,8 м от конька, но нужно обеспечить поступление воздуха на свесах. Разница давлений, создаваемая различием высот, обеспечивает отвод влаги из утепляющего слоя через потоки воздуха. В такой ситуации утеплитель продолжает выполнять изолирующую функцию, не пропитываясь влагой.

    Аэратор KTV-Альфа

    не защищен от неблагоприятного внешнего воздействия и попадания насекомых. Для защиты необходимо использовать диффузионную мембрану в качества «щита». Кровельная площадь, охватываемая действием одного аэратора — 20 м², причем 5 см – под кровлей.

    Размеры: 415 х 295 х 60
    Вес: 0,3 кг
    Окраска: черные, цветные

    Аэратор KTV-Вентиль

    — аэратор премиум класса. Он надежно защищен от неблагоприятных погодных условий, ветра и от попадания насекомых. Область действия аэратора KTV-Вентиль – 50 м², причем 5 см под кровлей. Аэратор Поливент модели КТВ-Вентиль доступен в широкой цветовой гамме, поэтому легко подбирается под кровлю различной окраски.

    Размеры: 530х465х110
    Вес: 1,1 кг
    Окраска: черный, цветной

    Металлические планки

    Металлические планки прижимают кровельную плитку к кровле и служат дополнительной защитой для кровли в местах примыканий, торцах и карнизах.

    Монтаж гибкой черепицы. Устройство ребер скатов и коньков

    Устройство ребер скатов и коньков возможно с помощью двух методов:

    • в методе №1 используется коньково-карнизная черепица;
    • в методе №2 используется выкройка из рядовой черепицы.

    Таблица выбора метода устройства ребер скатов и коньков в зависимости от вида нарезки:

    ККЧ / Выкройка из рядовой ГЧ

    ККЧ / Выкройка из рядовой ГЧ

    Где ККЧ – коньково-карнизная черепица ТЕХНОНИКОЛЬ; выкройка из рядовой черепицы – черепица, разделенная согласно схеме выкройки.

    Для предотвращения образования трещин в холодное время года (при температуре ниже +5 °С) на ТЕХНОНИКОЛЬ SHINGLAS серии КЛАССИК и ФИНСКАЯ ЧЕРЕПИЦА рекомендуется производить изгиб на металлической искусственно подогретой трубе диаметром примерно 100 мм.

    Для форм нарезки «трио», «соната» коньковую черепицу можно вырезать из рядовой черепицы. При этом для гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS формы нарезки «соната» верхняя часть является видимой, а нижняя – закрываемой:

    Подготовка материала

    Перед выполнением обустройства ребра ската и конька необходимо разделить:

    1. Коньково-карнизную черепицу на 3 части по местам перфорации;
    2. Рядовую черепицу на 3 части согласно схеме выкройки.

    Коньково-карнизная черепица

    Удалить антиадгезионную пленку с тыльной стороны коньково-карнизной черепицы.

    Выкройка из рядовой черепицы

    На каждой выкройке черепицы необходимо обрезать края согласно схеме раскроя.

    Удалить антиадгезионную пленку с тыльной стороны выкройки черепицы.

    Промазать битумной мастикой ТЕХНОНИКОЛЬ ФИКСЕР каждую выкройку черепицы с тыльной стороны в местах отсутствия самоклеящегося слоя.

    Устройство ребра

    Подрезать рядовую черепицу, выходящую на ребро, таким образом, чтобы между покрытиями смежных скатов было расстояние шириной 5 мм.

    Укладываем черепицу снизу-вверх после отбивки габаритов будущего ребра (две полосы вдоль ребра) с помощью шнурки (отбивки). Фиксируем каждую черепицу четырьмя гвоздями (по два с каждой стороны).

    Фиксация черепицы осуществляется с нахлестом 30–50 мм. Край вышележащей черепицы должен перекрывать гвозди нижележащей.

    Устройство конька

    Для организации вытяжного отверстия в коньке кровли используется сплошной коньковый аэроэлемент ТЕХНОНИКОЛЬ.

    Вдоль конька в сплошном основании прорезается отверстие шириной 50–100 мм.

    Фиксация аэроэлемента производится кровельными гвоздями или саморезами в местах, заранее размеченных на заводе-изготовителе. Длина конькового аэроэлемента составляет 610 мм, при необходимости можно соединять два или более аэроэлемента.

    Фиксировать каждую черепицу двумя гвоздями по линии фиксации, указанной на аэроэлементе.

    Крепление коньковой черепицы через аэроэлемент производить специальными кровельными гвоздями длиной не менее 60 мм.

    Фиксация черепицы осуществляется с нахлестом 30–50 мм вышележащей черепицы, должен перекрывать гвозди нижележащей.

    Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
