Как построить ломаную крышу?

Как построить ломаную крышу: учитываем правильность технологии

В настоящее время загородные коттеджи продолжают удивлять нас своими достаточно интересными и экстравагантными внешними формами, которые чаще всего им обеспечивает ломаная крыша. Если, помимо необходимых строительных материалов элементов, «запастись» еще соответствующими знаниями, ломаную крышу можно построить и самостоятельно.

Ломаную крышу считают довольно трудным типом крыши для проектирования и возведения. Несмотря на это, она пользуется большой популярностью, поскольку помимо того, что позволяет создать добавочное помещение, сопоставимое по площади, как минимум, с целым этажом, ломаная крыша становится великолепным украшением всего дома.

Устройство ломаной крыши: важные моменты перед монтажом ↑

Обычно у такой крыши скаты наклонены под различными углами, которые определяются, в основном, высотой помещения и крыши.

Самым рациональным углом наклона для ломаной крыши считают:

  • 30° – для верхнего сегмента;
  • 60° – для боковых стропил.

Эти параметры позволяют проводить расчет деталей бокового ската без особого учета снеговой нагрузки .

Строительство ломаной крыши дает возможность получить на мансардном этаже высокий потолок, то есть подобная конструкция получается выше обычной двускатной, которая из-за слишком крутого угла наклона может зачастую и не выдержать ветровой нагрузки.

Подобную возможность обеспечивает переломом на скате: более уязвимую к восприятию ветровой нагрузке верхнюю часть делают с небольшим наклоном, а нижнюю часть – резко опускающейся вниз.

При проектировании кровельной конструкций ломаного типа следует учитывать, что рекомендуемой высотой мансардного помещения является 2,3-2,5 м, а шириной здания для установки – 6 м. Дело в том ,что при меньшей ширине теряется эффективность используемого чердачного пространства, а при большей – усложняется проектирование и установка надежной и эффективной стропильной системы.

Чтобы оценить внешний вид будущей конструкции ломаной крыши, правильно рассчитать количество необходимого материала, еще до начала строительных работ нужно подготовить ее масштабный чертеж.

Ее конструкция довольно проста: стропила и стойки стен в местах перелома скатов обрезают под требуемым углом. Узлы стропильной системы крепят при помощи, так называемой, фанерной «косынки» толщиной не более 2 см.

При устройстве ломаной крыши необходима достаточно габаритная стропильная конструкция, однако это не мешают возводить крышу самостоятельно. Дело в том, что стропильная система в случае ломаной крыши чаще всего устраивается по модульной методике монтажа, которая позволяет собирать систему, не прибегая к помощи сложной техники. Приготовив отдельные элементы к сборке на земле, их поднимают наверх и там же монтируют.

Как правильно построить ломаную крышу ↑

Чтобы крыша, имеющая ломаные скаты получилась красивой, должны быть соблюдены правильные пропорции ее эле­ментов. Вот почему технология строительства ломаной крыши, особенно для начинающих строителей, решившихся соорудить подобную крышу собственными силами предполагает изготовление шаблона стропильной фермы, точной ее копии.

До того, как построить ломаную крышу, нужно проверить, насколько тщательно просушен весь древесный материал, который предполагается использовать при монтаже стропильной конструкции, чтобы избежать в последствии возможных деформаций. Деревянные элементы также необходимо полностью пропитать антипереновыми и антикоррозийными составами.

Боковые секции собирают при помощи обрезной доски (сечение 2,5х10 м). Заготовив по шаблону сначала нижние стропила, к их торцам прикрепляют прогоны с гранями (они должны быть предварительно обструганы под определенным углом). Сбор несущей конструкции в верхней части выполняют, используя доски того же сечения. Детали нарезают по шаблону и скрепляют встык посредством толстой фанеры. Что же касается усиливающих стоек, к стропилам и ригелям их прибивают внакладку.

Затем приступают к поочередному монтажу модулей. Первыми устанавливают боковые секции – их фиксируют на время в нужном положении при помощи технологических упоров. После чего приступают к их креплению поднятыми вверх боковыми рамами.

Устанавливают профиль, который будет служить временным прогоном. Для этого к нижним граням прибивают осевой профиль и выставить несущую конструкцию верх в нужном положении.

Далее по вертикали выверяют промежуточные рамы и скрепляют с прогоном при помощи технологических раскосов.Чтобы обеспечить прочность каркаса крыши, необходима установка стоек вертикальных стен. Нарезав заранее листы фанеры требуемого размера, прибивают их к верху стропил.

Теперь осевой прогон, а также временные крепления уже можно убрать и приступить к кровельным работам.

Довольно часто в индивидуальном строитель­стве прибегают также к двойному излому (в противоположных направлениях) скатов крыши. В этом случае скат крыши оказывается образован тремя, а не двумя плоскостями. Конструкция крыши, благодаря двойному излому, становится более элегантной.

Для выполнения этого приема используют « кобылки ». Прибитые к нижним стропилам крыши, они формируют карнизный свес. Наклон нижних стропил необходимо изменить таким образом, чтобы опорой для них стала внутренняя часть стены.

Последующие работы возведения ломаной крыши: немаловажные ↑

Далее нужно зашить фронтоны . По фронтону устанавливают несущий каркас, обрамляют оконные проемы. Толщина каркаса при этом должна вмещать слой утеплителя, соответствующий климатическим условиям данного региона. Фронтоны снаружи и внутри можно отделать практически любым материалом.

Важно соблюдать технологическую последовательность. Если сначала смонтировать кровельное покрытие, то есть большая вероятность, что поднявшийся сильный ветер сорвет уложенные материалы.

Надо отметить, что наиболее уязвимой в части теплопотерь является ломаная крыша. Поэтому при самостоятельном ее устройстве следует выполнить полноценное утепление крыши на основе правильного теплотехнического расчета. В нем должны быть учтены:

  • температура в зимний период,
  • преобладающее направление и скорость ветра,
  • допустимые нагрузки изоляционного материала на несущие системы.

Как построить ломаную крышу?

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Ломаная крыша своими руками

  • 1 Как выбрать угол наклона
  • 2 Составление проекта
  • 3 Материал
  • 4 Этапы строительства
  • 5 Обрешетка и кровельный пирог
  • 6 Видео
  • 7 Фото

Среди многообразия конструкций кровли особое место занимает ломаная двускатная крыша. Ее особенность в делении ската на несколько плоскостей, дающее возможность использовать пространство под крышей для устройства мансарды. Наличие комнаты под крышей сократит общую теплопотерю дома. Ломаная крыша своими руками может быть правильно построена только при наличии грамотных расчетов и следовании всем нормативам при постройке.

Как выбрать угол наклона

Угол наклона мансардной крыши

При выборе угла, под которым устанавливаются скаты крыши, необходимо учитывать:

  • вид кровельного покрытия;
  • количество осадков и силу ветра;
  • назначение комнаты – для жилого помещения высота конька не должна размещаться ниже 2,5 метра.

Оптимальным значением для верхних скатов считается 30–45 градусов, для нижних – 60 градусов.

Составление проекта

Проект с ломаной крышей

Любое строительство начинается с чертежа, а такая сложная конструкция как ломаная крыша, потребует составления подробной схемы со всеми размерами и расчетами. Начать работу можно с просмотра фото и схем, которые помогут понять, как построить конструкцию ломаной крыши. Зная размеры здания, тип кровельного и утепляющего материала, можно по специальным калькуляторам рассчитать размеры составляющих для стропильной системы.

Расход материала для кровельного покрытия, а также гидроизоляции вычисляется по величине площади крыши, которую подсчитывают, складывая величину всех скатов. Слой утеплителя для мансардной крыши должен составлять не меньше 20 см.

Материал

Клееный брус

Перед тем как сделать ломаную крышу, подбирают качественный материал для ее возведения. Для этого приобретают сухой клееный брус, влажность которого составляет 18–22%. Перед началом монтажа он проходит обязательную обработку антисептиком и средством препятствующим горению. Обработку составами проводят на открытом пространстве, средства наносятся двумя слоями.

  • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
  • доска 50×150 мм;
  • необрезная доска;
  • металлические скобы, уголки, болты, гвозди, саморезы;
  • рейки для обрешетки 25×50 мм;
  • пароизоляционная мембрана, утеплитель, гидроизоляция;
  • кровельный материал.

Этапы строительства

Закрепляется мауэрлат

Мауэрлат. Установка стропильной конструкции предполагается на этапе возведения стен. В верхнем ряду закладываются специальные шпильки для последующего крепления мауэрлата, являющегося основой кровли. Этот брус укладывается по всему периметру стен, в просверленные отверстия вставляются приготовленные шпильки и закручиваются гайками. Шаг шпилек составляет два метра, оптимальный вариант, если они будут располагаться между стропилами. Под мауэрлат укладывается рубероид, обеспечивающий защиту от влаги. Для надежного удержания конструкции используют обвязку из проволоки.

Балки. Толстый брус с сечением 200×200 мм укладывается непосредственно на мауэрлат или в специальные карманы, оставленные в кладке стен. Края балок, расположенных на кладке, промазывают мастикой. Брус послужит опорой для вертикальных стоек. К мауэрлату они крепятся металлическими уголками. Требуется строгое соблюдение горизонтального уровня, чтобы получилась качественная основа для кровли. Изменить положение балки можно, подкладывая доски.

Монтаж стропил

Установка стропил. Первыми выставляются вертикальные стопила на фронтонах. Их уровень контролируется с помощью отвесов. Стойки временно фиксируются распорками. Между выставленными стропилами натягивают шнур и устанавливают все оставшиеся стойки с шагом равным расположению балок. На стойки укладываются прогоны из доски, их крепление осуществляется уголками и саморезами. Сверху прогонов крепятся продольные затяжки, соединяющие параллельные стойки и завершающие верхнюю обвязку. До окончательной установки оставшихся стропил, затяжки подпираются подкосами.

Нижние стропила устанавливаются с опорой на прогон и мауэрлат. Чтобы облегчить работу по подготовке брусков, предварительно выполняется шаблон. Тонкая доска прикладывается к прогону и выполняется отпиливание под нужным углом. Все нижние стропила подрезаются по образцу и устанавливаются. Нижняя часть, лежащая на мауэрлате, выпиливается на месте. Для крепления используют пластины или уголки, закручивая их саморезами или забивая гвоздями.

Перед установкой верхних висячих стропил, необходимо наметить центр крыши. Для этого используют временную стойку, закрепленную по центру мауэрлата и фронтонной затяжки. Верхний край доски обозначит центр кровли. К этой доске прикладывают основу для шаблона, по которому будут выполняться запилы верхних стропил, второй край заготовки опирается на прогон.

Все верхние стропила имеют одинаковый размер, поэтому они подпиливаются по одному шаблону. Верхние концы стропил соединяют обрезками доски, пластинами или ботами. Нижняя часть вставляется запилом в прогон и крепится уголками. Каждую стропильную ногу поддерживают подвесной стойкой размером 25×150 мм, которая крепится к месту соединения стропил и к затяжке.

Читать еще:  Минимальный угол наклона крыши из мягкой кровли

Нижние стропила укрепляют постоянными подкосами. Для этого используют доску 50×150 мм, нижний конец срезают под углом и устанавливают на балку, верхний крепится к стропилу болтом или шпилькой. Установив все подкосы, убирают временные подпорки.

Обрешетка и кровельный пирог

После окончания монтажа стропильной конструкции необходимо грамотно уложить все слои кровельного пирога. Первоначально стропила обшивают пароизоляционной мембраной, начиная снизу крыши. Стыки материала проклеивают скотчем. Затем укладывают утеплитель. Между слоем утеплителя кровлей необходимо установить продухи для вентиляции пространства. Низкое качество проветривания приведет к появлению конденсата и сырости. Кровельное покрытие стоит подбирать с учетом его теплоизоляционных качеств, поэтому использование металла не желательно. В качестве утеплителя выбирайте безопасные негорючие материалы, которые не подвержены воздействию влаги. К таким материалам можно отнести вспененный полистирол и пеностекло. После утепления выполняется укладка гидроизоляции.

Обрешетка выполняется непосредственно под выбранный вид кровельного покрытия.

Устройство ломаной крыши не только придаст архитектуре дома особенный вид, но подарит дополнительную жилую площадь. Просмотр видео с пояснениями нюансов строительства поможет правильно выполнить работу.

Видео

В этом видео автор показывает и рассказывает, как он делал стропильную систему мансардной крыши дома:

Небольшой дом с мансардой

Дом с мансардой

Ломаная крыша деревянного дома

Баня с мансардной ломаной крышей

Дачный домик с мансардой

Крыша гаража

Как построить ломаную крышу?

В растущем в наше время спросе на загородное жилье существует одна проблема: как использовать относительно небольшую площадь с максимальной отдачей? В решении этого вопроса строительство мансардного этажа может решить и проблемы дополнительных площадей, и придать дому современный, стильный вид.

Мансардная ломаная крыша, как и любое строительство, требует планового подхода и расчетов.

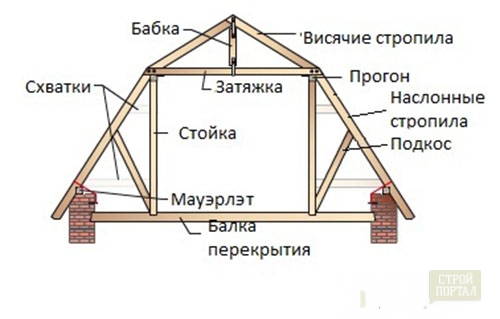

Схема мансардной крыши

Безусловно, расчет ломаной мансардной крыши лучше поручить специалистам. Расчет на «глазок» может привести к печальным последствиям в виде рухнувшей крыши.

Необходимо знать какие материалы должны быть использованы. Проведите расчет на устойчивость к ветровой и снеговой нагрузке. Это актуально для нашей страны, где снег лежит по нескольку месяцев в году.

В статье осветим общие принципы построения ломаной мансардной крыши своими руками, рассмотрим, из каких частей состоит крыша, какие материалы применяются.

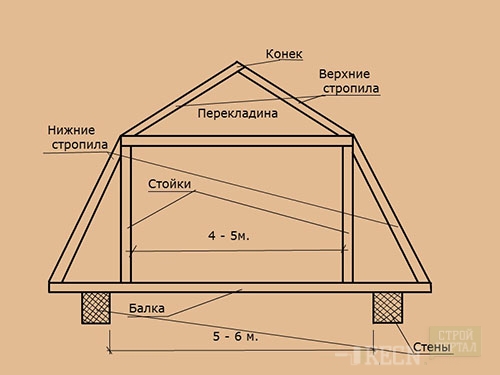

Конструкция мансарды

Конструкция ломаной мансардной крыши состоит из двух частей: верхней — пологой части и нижней — крутой.

Благодаря применению такой конструкции внутренний объем увеличивается и, соответственно, повышается комфортность проживания в таком помещении.

На приложенном рисунке виден прямоугольный проем, к которому примыкают наклонные стропила, образующие крутую часть крыши и видны верхние стропила, образующие плавный скат и конек.

Как строится мансардная крыша

Конструкция ломаной мансардной крыши должна содержаться в чертежах и спецификациях проектной документации. В ней в обязательном порядке указывается материал, из которого она возводится. Но если желание построить самостоятельно победило, необходимо знать, что стропила должны быть из дерева хвойных пород, а древесина высушена до состояния 8-12% влажности. В противном случае всю конструкцию непременно поведет. Вся применяемая древесина обрабатывается антисептиком.

Строительство ломаной мансардной крыши — это ответственное и серьезное мероприятие. При его проведении требуется применять исправный инструмент и крепеж.

ПРИМЕЧАНИЕ: ПЕРЕД НАЧАЛОМ РАБОТ ЖЕЛАТЕЛЬНО СДЕЛАТЬ ЗАПАС ДЛИННОМЕРНОГО ХВОЙНОГО БРУСА.

Этапы возведения крыши

  1. Возведение стропильной системы.
  2. Укладка гидравлической и тепловой изоляции между мансардой и нижним этажом.
  3. Монтирование обрешетки.

Существует несколько способов крепежа к балкам. Многие по старинке используют металлические скобы. В последнее время на рынке появились высокопрочные болты ГОСТ 52644-2006, которые в работе удобнее скоб.

При сборке стропильной системы необходимо помнить, что шаг между стропилами должен лежать в диапазоне 600 — 1200 мм.

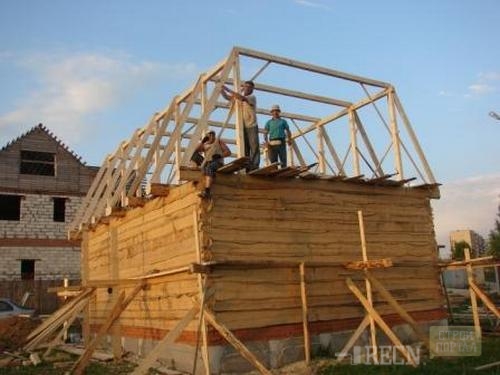

Создание каркаса

  • Стропильная система мансардной ломаной крыши начинается с формирования мауэрлата. Как уже отмечалось, это деревянный брус с сечением 150х150 мм.

В верхней части стены укладывают брус. Его размещают на закрепленные в стене анкера диаметром 10 — 12 мм, либо в специально подготовленном бетонном усилении (бетонном поясе). Отверстия под болты должны быть просверлены так, чтобы не попадали в места будущего соединения уложенного бруса и стропил.

  • Из бруса равного по сечению тому, который уложили по периметру стены, устанавливаются вертикальные стойки. Они устанавливаются во фронтальной части здания. Результатом этой сборки должны стать арки, которые станут основой все конструкции.

Для проверки «вертикальности» конструкции используйте строительный отвес.

  • Между установленными арками натяните шнур. Он располагается в горизонтальной плоскости. По нему производится установка остальных арок. Арки устанавливают с шагом, который выбран для стропил. Для повышения жесткости конструкции арки соединяются между собой досками 25х100, либо брусом 50х50.

Установка стропил

  1. В первую очередь ставятся нижние стропила. Для этого вырезаем паз в стропиле, который будет фиксировать ее на мауэрлате. Верхняя часть стропильной ноги срезается под углом и крепится к арке. Фиксация производится саморезами или гвоздями.
  2. Установку верхних стропил необходимо производить особо тщательно. Для этого целесообразно изготовить шаблон, по которому будут изготавливаться остальные стропила.
  3. Изготавливаем шаблон верхних стропил. На одной из крайних арок выставляются брусья, которые будут служить опорой для покатой части крыши. По размеченным шаблонам изготавливаются остальные верхние стропила. Фиксация верхних стропил проводится также гвоздями или саморезами.

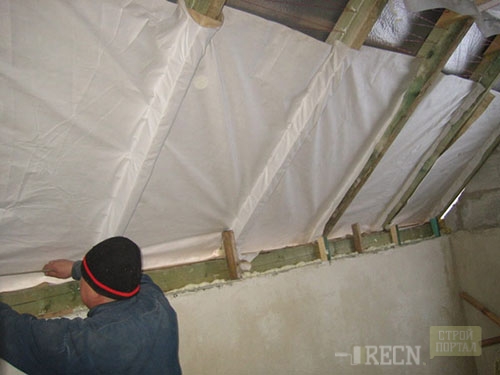

Обустройство изоляции

В отличие от всех других помещений в доме, мансарда несет большие теплопотери. Она подвержена воздействию атмосферных явлений — снега и дождя. Именно это и вызывает потребность в грамотном обустройстве тепловой и гидравлической изоляции кровли. Для утепления кровли применяют материалы типа базальтовой или минеральной ваты. Активно применяется также пенопласт и иные полимерные материалы. В зависимости от региона расположения строения, толщина слоя теплоизоляции может составлять от 100 до 250 мм.

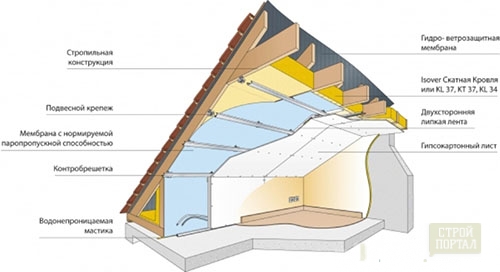

Утепление кровли

  1. Первый шаг — укрепление слоями из полиэтилена или фольги, для обеспечения пароизоляции.
  2. Второй шаг — укладка теплоизоляции с внутренней стороны крыши. Помните, что зазоров между утеплителем и стропилами быть не должно.
  3. Третий шаг — монтаж обрешетки с внутренней части крыши.
  4. Четвертый шаг — укрепление полиэтилена или фольги для обеспечения защиты утеплителя от проникновения влаги.

Как сделать ломаную крышу своими руками

Перед тем как построить дом с мансардой, нужно обдумать строение кровли. Ломаные крыши являются популярными и наиболее эффективными конструкциями. Разделение ската кровли на несколько частей даёт возможность устроить под ней мансарду. Благодаря такому помещению сократится теплопотеря дома. Ломаную крышу можно сделать самому, если сделать грамотные расчёты и следовать построечным нормативам.

  • Составление проекта кровли
  • Этапы создания конструкции
    • Порядок крепления мауэрлата
    • Сборка каркаса кровли
    • Пароизоляция ломаной крыши
    • Завершающий этап — обрешетка

Составление проекта кровли

Проектный расчёт кровли следует доверять только специалистам, имеющим опыт в строительстве таких конструкций. Зная размеры дома и какими будут кровельный и утепляющий материалы, можно по специальным калькуляторам сделать расчёт параметров составляющих для стропильной конструкции и составить проект ломаной крыши.

Количество материала на кровельное покрытие и гидроизоляцию можно вычислить по площади кровли, которая подсчитывается путём складывания величин всех скатов. Пласт утеплителя должен быть не менее двадцати сантиметров.

Выбирая угол, под которым будут устанавливаться скаты крыши, нужно учитывать:

  • вид покрытия кровли;
  • количество осадков и силу ветра;
  • для чего предназначена комната — для жилого помещения высота конька не должна располагаться ниже 2,5 метра.

Необходимая величина для верхних скатов равна 30−45 градусам, для нижних — 60 градусам. Когда все расчёты и проектная документация будут готовы, следует подобрать качественный материал для её строительства.

Этапы создания конструкции

Нужно приобрести сухой клееный брус, влажность которого должна составлять 18−22%. Перед монтажом его необходимо обработать антисептиком и средством против горения. Обрабатывать материал следует на улице или в хорошо проветриваемом помещении. Отделывать его надо дважды. Необходимо иметь перчатки и респиратор. Удобнее всего пользоваться распылителем, но обычные кисточки тоже подойдут.

  • брус для мауэрлата 200×200 мм, для подкосов 50×100 мм;
  • доска 50×150 мм;
  • необрезная доска;
  • металлические скобы, уголки, болты, гвозди, саморезы;
  • рейки для обрешётки 25×50 мм;
  • пароизоляционная мембрана, утеплитель, гидроизоляция;
  • кровельный материал.

Хорошо подходит хвойное дерево. Влажность древесины не должна превышать 20−22%, без крупных сучков. Не должно быть никаких пятен и повреждений жучками.

Порядок крепления мауэрлата

Устанавливать стропильную конструкцию необходимо на этапе строительства стен. В верхний ряд закладывают специальные шпильки для будущего крепления мауэрлата, который является основой крыши. Брус располагают по всему периметру стен, шпильки вставляют в просверлённые отверстия и закручивают гайками. Шаг шпилек равен двум метрам, прекрасно, если они будут находиться между стропилами. Под мауэрлат располагают рубероид, который защищает от влаги. Чтобы конструкция держалась прочно, делают проволочную обвязку.

Сборка каркаса кровли

Главный момент в строительстве крыши — монтаж стропильной системы. Как правило, каркас древесный. Балки скрепляются внизу конструкции раствором из цемента. Толстый брус с сечением 200×200 мм располагают на мауэрлат или в специальные выемки, которые были оставлены в стенах. Уложенные на кладку края балок следует промазать мастикой. Брус — это опора для вертикальных стоек. Их крепят к мауэрлату уголками из металла. Для получения качественной основы для кровли, нужно строго соблюдать горизонтальный уровень. Если подложить доски, то можно изменить положение балки. Вертикальную систему лучше всего делать из лёгких брусьев с сечение не больше 50 миллиметров.

Пароизоляция ломаной крыши

После того как монтаж конструкции окончен, следует обшить стропила пароизоляционной мембраной. Этот процесс начинается снизу крыши. Стыки между материалом закрепляют скотчем. Теперь можно укладывать утеплитель. Между слоями устанавливаются вентиляционные продухи. Подбирайте покрытие для кровли, учитывая его качества. Отдавайте предпочтение негорючим материалам, не подвергающимся воздействию влаги. Закончив монтаж теплоизоляции, укладывайте гидроизоляцию.

Чтобы защитить дом от сырости, необходима пароизоляция, дабы попавшая на утеплитель влага не спровоцировала образование плесени и грибка.

Завершающий этап — обрешетка

Завершает монтаж кровли обрешётка. Для покрытия крыши она является важной частью стропильной и опорной системы.

Варианты кровельной обрешётки:

  • обрешётка кровли под металлочерепицу;
  • обрешётка под профнастил;
  • обрешётка под шифер и его монтаж.

Иногда обрешётка делается из уложенных вплотную досок, которые крепятся к стропилам. Вместо досок можно использовать листовой материал. Листы OSB обладают влагостойкостью, благодаря им образовывается идеальная однотонная ровная поверхность, которая долговечна и надёжна.

Читать еще:  Формула прогиба балки на двух опорах

Можно воспользоваться и более известным способом:

  • уложить на стропила поперечные бруски, идущие параллельно коньку крыши;
  • на них закрепить доски или брусья, которые направляются от конька к краю кровли.

После того как будут смонтированы оконные проёмы и выполнена обрешётка, начинайте укладывать выбранный вами кровельный материал. Он монтируется снизу. Там, где образовываются стыки скатов крыши, верхний ряд необходимо накладывать на нижний внахлёст, чтобы над ним создался козырёк.

Завершающим этапом будет установка водосточных желобов, ограждений. Построенная собственноручно ломаная крыша ничем не отличается от аналогичных конструкций, изготовленных профессионалами.

Делаем ломаную крышу самостоятельно

Обычная двускатная крыша имеет сравнительно небольшое свободное пространство, поэтому зачастую при строительстве загородных домов изготавливается ломаная крыша своими руками. Данный вариант является оптимальным и в той ситуации, когда планируется мансардная жилая зона.

Расчет нагрузок на ломаную крышу.

Итак, как построить ломаную крышу правильно?

Для начала требуется заготовить материал. В основном применяются деревянные брусья из древесины хвойной породы 50х100, которая к тому же имеет сравнительно недорогую стоимость. Они понадобятся для возведения стропильной части, без которой невозможна конструкция ломаной крыши.

Для устройства обрешеточной части понадобятся обрезные доски сечением 50х150 мм. Чтобы рассчитать объем, необходимо учитывать особенности кровельных материалов и площадь дома, которые в каждом отдельном случае разные.

Крепление стропильной конструкции выполняется металлическими скобами и кронштейнами, которые соединяются при помощи саморезов.

Мауэрлатные балки прикрепляются на устроенные ранее шпильки, диаметр которых 16-22 мм по длинной стороне стены.

Монтаж ломаной крыши выполняется так же, как и устройство обычной двускатной, только нужно учесть более массивные стропильные перекрытия.

Определившись со всеми параметрами и размерами, можно приступать непосредственно к устройству ломаной конструкции.

Как сделать ломаную крышу

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

  1. Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
  2. Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
  3. В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

Установка стропильной части

  • производим правильно установку боковых стропил;

Для этого приготавливается шаблон, делаются верхние запилы, нижние размечаются по месту и крепится само стропило. На данном этапе рекомендуется установка заглушек для утеплителя.

  • устанавливаем стропила верхних скатов;

Вначале изготавливается стропильный шаблон. Для этих целей подойдет любой из обрезков досок 150х25 мм.

Расчет и создание стропильной системы ломаной крыши.

Далее он закрепляется строго по вертикали на крайней затяжке. Один из углов данного отрезка должен иметь совпадение с геометрическими центрами крыши.

Затем берется подходящая доска тех же размеров, прикладывается и при помощи карандаша отчеркиваются верхний и нижний запил.

По шаблону изготавливаются еще 2 стропила и устанавливаются, при этом первая пара стропил закрепляется подкосами, во избежание ее падения.

Таким же методом монтируются и оставшиеся стропила. Промежуточные можно скрепить дополнительно доской, чтобы уменьшить количество подпорок.

  • требуется наличие подвесок из доски 150х25 мм, чтобы предотвратить провисание ригелей, когда уберутся временные подкосы;
  • правильно выполняется строительство фронтонного каркаса и последующая его обшивка;

Для этого требуется наличие дополнительных стоек, выполняющих функции каркаса фронтона.

Точную установку контролируют натянутым по низу стропил шнурком.

Выполняем оконные проемы. Их размеры и конфигурация выбираются согласно предпочтениям домовладельцев.

  • производится подшивка карнизной доски по периметру всего здания. Лобовую доску (прикрепляется к торцам балок) делают при помощи рук из досок 200х25 мм.

Снизу к карнизу подшивается две доски 100х25 мм, чтобы в последующем при отделке снаружи произвести устройство софита, без которого мансардная крыша не будет смотреться.

При этом следует учесть, что если при монтаже водосточной системы будут применяться металлические держатели для желоба, то их установкой нужно заняться на данном этапе (укладывать нужно непосредственно под гидроизоляционное основание из пленки). Рекомендуется выполнить устройство сайдинга на лобовых досках, что позволит облегчить работу в дальнейшем. Если держатели из пластика, то можно сделать это и позднее. Мансардная крыша с применением пластиковых деталей смотрится элегантнее.

Работы по обрешетке и пароизоляции

  • строительным степлером закрепляется на стропилах первая полоса пароизоляционной пленки. Если имеются леса, то это только упростит работу;

После прикрепления пленки к стропилам прибивается контробрешетка (рейки 50х25 мм).

Но учтите, что должны оставаться места под нахлесты последующих полос изоляции (около 10-15 см).

  • выполняется обрешетка;

В данном случае расстояние между досками зависит от вида кровельного покрытия, при приобретении которого имеется наличие инструкции, где детально описывается схема обрешеточной части под этот материал. Но обычно шаг равен 20-25 см, т.е. она размещается таким образом, чтобы доски приходились на те места, которые удобны для крепежа (волны) и выдерживают нагрузку покрытия. Таким методом покрывается вся крыша.

  • далее выполняются фронтонные свесы и отливы, происходит это следующим способом:
  1. Ветровая доска (150х25 мм) подшивается к выступающим обрешеточным концам при помощи саморезов.
  2. Происходит вставка и закрепление саморезами кобылок фронтонных свесов из доски 150х25 мм. Требуемый шаг составляет около 100 см.
  3. Снизу к кобылкам подшиваются доски 100х25 мм, которые в дальнейшем обшиваются сайдингом.
  4. Необходимо наличие треугольных кобылок, изготовленных из обрезков досок 150х50 мм. Далее крепим их на вынос и монтируем к ним 2 доски 100х25 мм. В последующем они подлежат отделке сайдингом.

На этом мансардная конструкция готова. Осталось лишь положить кровельное покрытие, что не составит особого труда. Передвигаться при его монтаже следует осторожно, чтобы избежать повреждений крыши и не упасть самому.

Как построить ломаную крышу своими руками?

Ломаная или мансардная крыша является одной из популярных и распространенных типов кровли. Она отличается особой эффективностью и удобством в том случае, когда мансарда предполагает обустройство жилой комнаты. Излом скатов дает значительное дополнительное пространство, при этом верхний уровень выполняет функцию кровли, а нижний становится стенами для комнаты.

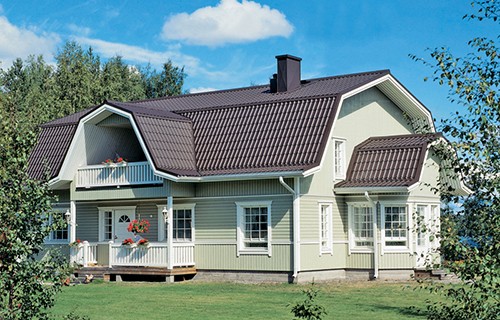

Дом с ломаной крышей достаточно распространен в нашей стране. Подобный тип кровли широко используется как при покрытии частных домов, так в дачном строительстве. Каркасный дом часто бывает именно с ломаной крышей. Это объясняется той особенностью, что каркасная конструкция не предполагает возведения большого дома, а мансардная кровля помогает максимально задействовать пространство второго этажа для создания еще одной жилой комнаты в дачном домике.

Ломаная кровля достаточно проста в возведении, хотя и требует особых расчетов при своем проектировании. При определенном опыте возвести ее можно самостоятельно. В статье мы рассмотрим, как построить ломаную крышу своими руками.

Проектирование

Ломаная крыша требует предварительного расчета всех элементов. Проектирование ведется в два этапа:

  • Расчет площади и веса кровли;
  • Проектирование стропильной системы с учетом полученных данных.

Стропильная система дома с ломаной крышей рассчитывается с поправкой на вес финишного покрытия. Расчет необходимого количества кровли производится путем вычисления площади крыши. Данная кровля представляет четыре плоскости в виде прямоугольников, ее площадь будет равна сумме их площадей.

Вычислив площадь кровельного материала, нетрудно узнать его вес и в соответствии с этим проектировать стропильную систему, как способную удерживать данный кровельный материал. Кроме веса самой кровли, при проектировании стропильной системы необходимо учитывать:

  • Массу других элементов кровельного пирога: утеплителя, изоляционных материалов, обрешетки;
  • Длину стропильных ног, шаг стропильной системы и обрешетки;
  • Наклон скатов крыши, высоту конька;
  • Временные нагрузки на кровлю, такие как вес строителей, мансардных окон (если они планируются), различных ограждений и примыканий.

Выбор угла склона кровельных скатов – один из важных моментов проектирования, в основе которого лежит ряд факторов:

  • Тип кровельного покрытия;
  • Ветровая нагрузка и интенсивность осадков конкретного региона.

Классические углы наклона скатов ломаной кровли располагаются в границах 35-45° для верхнего яруса и 60° для нижнего.

Если планируется пристройка к дому с ломаной крышей, рекомендуем заранее внести это в свой план. Как правило, подобные пристройки накрываются односкатной крышей, которая является как бы продолжением одного из нижних скатов крыши.

Если конструкция дома предполагает наличие крыши с балконом, то целесообразно продлить кровельное покрытие таким образом, чтобы балкон оказывался под его скатами и не подвергался разрушительному воздействию осадков.

Выбор материалов

После завершения расчетных работ можно приступать к выбору материалов для возведения крыши. Ломаные крыши предполагают достаточно стандартный подход к формированию кровельного пирога и выбора строительных материалов:

  • Мауэрлат и прогоны изготавливаются из прочных толстых брусьев сечения 200*200 и 50*100 мм соответственно;
  • Стропильные ноги формируются из брусьев 50*200 мм;
  • Для создания контробрешетки и обрешетки пойдут доски меньшего сечения 50*50 или 20*90 мм;
  • Для создания под крышей теплого помещения понадобится утеплитель толщиной 200 мм, а также гидро- и пароизоляционные материалы.
Читать еще:  Односкатный навес из дерева

Ломаная кровля и ее прочность зависят не только от точности сделанных расчетов и выбора строительных материалов, но и от качества древесины. Рекомендуем выбирать брусья и доски хвойных пород деревьев с влажностью не более 20-22% без трещин и сучков.

Важно до начала монтажных работ определиться с кровельным материалом, так как от его типа зависит ряд важных особенностей стропильной системы, такие как шаг стропил и обрешетки. Мансардная кровля совместима с любым типом кровли, так как обладает достаточно простой геометрией и не дает большого перерасхода материалов.

Монтаж

Итак, как же сделать ломаную крышу? Возведение мансардной кровли своими силами требует соблюдения ряда правил. Рассмотрим подробнее, как пошагово возвести такой тип кровли, как ломаная крыша своими руками.

Монтаж мауэрлата и стропильной системы

Брус мауэрлата крепится по верху стен на специально подготовленные шпильки. Оптимальный шаг между шпильками равен примерно 2 метрам. Брусья мауэрлата дополнительно крепят к стенам стяжкой из проволоки. Для защиты стен от влаги под мауэрлат необходимо постелить слой рубероида.

Следующим шагом укладываются брусья перекрытий, которые будут служить каркасом для вертикальных стоек стропильной системы. Брусья могут укладываться на мауэрлат с закреплением железными уголками или в заранее сделанные в кладке стены углубления.

Монтаж стропильной системы начинается с вертикальных стропил с контролем по уровню. Далее, на стойки ложатся прогоны с креплением железными уголками. Параллельные стойки скрепляются между собой затяжками, которые для дополнительной опоры могут быть укреплены подкосами.

Нижний ярус стропил имеет своей опорой мауэрлат и прогон. Стропила заранее выпиливаются под углом и крепят к опоре пластинами. Укрепление нижних стропильных ног производится подкосами, нижний край которых под углом устанавливается на балку, а верхний монтируется к стропилу болтом.

Верхние стропила также заранее выпиливаются по шаблону. В верхней части они соединяются досками или пластинками, а нижней частью вставляются в прогон с креплением уголками. Стропильные ноги дополнительно укрепляются стойкой к месту скрепления стропил и затяжке.

Утепление, обрешетка и настил кровли

После установки стропильной системы производятся работы по утеплению кровли. На стропила с внешней стороны укладывается гидроизоляция с нахлестом рулонного материала в 10-15 см. Материал крепится к стропильным ногам гвоздями. Далее работы перемещаются под кровлю. Производится укладка слоев минеральной ваты между стропилами и укрывание ее пароизоляционным материалом. Вся конструкция изнутри зашивается строительным картоном под финишную отделку внутреннего помещения.

Снаружи на слой гидроизоляции набивается контробрешетка и далее обрешетка с шагом, соответствующим типу выбранного кровельного материала.

Кровельный материал укладывается в соответствии с правилами монтажа для выбранного типа кровли, но в общих чертах повторяет основные правила: укладка от низа ската кверху.

Мы разобрались, как сделать ломаную крышу своими силами. При следовании нашим инструкциям вы получите крепкую и надежную кровлю, которая долгие годы будет радовать вас своей эффективностью и удобством.

Как сделать ломаную крышу и оборудовать мансарду

Если вы хотите обустроить под крышей полноценное жилое пространство, но не желаете строить второй этаж, то лучшим решением станет строительство ломаной крыши и оборудование в ней мансарды.

Популярность мансард в наши дни обусловлена понятным стремлением сократить расходы на строительство. Согласитесь, очень заманчива мысль, что при затратах на строительство одноэтажного дома мы в результате можем получить два этажа полезной площади. При этом ограничений по использованию мансардного пространства практически нет: вы можете устроить здесь спальню, гостевую комнату, рабочий кабинет,, большую кладовку и даже сауну. Мансарды устраивают под крышами разной формы, но самый практичной и экономичной считается двухскатная ломаная конструкция, которую зачастую в обиходе так и называют -мансардной.

Три плюса мансардной крыши
• увеличение жилой площади
• сокращение теплопотерь через крышу
• необычность помещения

Под разным углом

Конструкция ломаной крыши образуется при помощи четырех скатов, соединенных под тупым углом (причем нижняя часть ската имеет больший угол наклона к горизонту, чем верхняя), а опорные стойки, поддерживающие эти стропила, служат каркасом внутренних стен. Оптимальный уклон нижней части конструкции (мансардный скат) составляет 65-80°, а верхней (коньковый скат) -15-45°. При проектировании такой крыши необходимо соблюдать пропорции, в противном случае конструкция будет выглядеть негармонично. При этом решающую роль играют габариты дома. Над небольшими домиками шириной меньше 5 м ломаную крышу лучше не возводить. Высота внутренних помещений мансарды не должна быть меньше 2,5 м (перелом скатов в этом случае будет находиться на высоте 2,8 м). Таких параметров трудно достичь при небольшой ширине строения. Для этого нужно увеличить длину нижнего ската, крыша получится непропорционально вытянутой вверх и будет «давить» на дом.

Технология монтажа

Материаловедение

С учетом увеличенной нагрузки на перекрытия в будущем для мансардного этажа необходимо выбирать легкие, но прочные материалы. Для строительства больших крыш сегодня рекомендуют применять высокопрочный клееный брус или балки из клееного шпона (ЛВЛ). Из этих материалов можно изготавливать длинные несущие элементы (прогоны, стропила), что позволяет отказаться от устройства промежуточных стоек, занимающих полезный объем мансарды. При возведении стропильной системы также можно использовать стальной термопрофиль, обладающий высоким сопротивлением теплопередаче.

Нужен ли потолок?

Шуба для крыши

В том случае, если кровельная конструкция кроме своей основной функции выполняет еще и функции наружных стен мансардного помещения (то есть стены и потолок не подшиваются), предполагается устройство полноценного кровельного пирога, которое включает в себя послойный монтаж паро, — гидро- и теплоизоляции, а также закладку вентилируемых зазоров.

Очень важно, чтобы внутренний изоляционный контур был сплошным. Если материал состоит из нескольких слоев, их следует укладывать внахлест, со сдвигом швов.

Расчет утеплителя производится по СНиП 23-02-2003, средняя толщина изоляции составляет 200-250 мм. При устройстве жилой мансарды лучше использовать утеплители, специально разработанные для изоляции скатных кровель.

Как построить ломаную крышу самостоятельно?

Довольно интересным решением, с инженерной точки зрения, является применение мансардных помещений для увеличения жилой площади постройки. Чаще всего для этих целей применяются ломаные кровельные конструкции. Так можно не только удешевить постройку, но и сохранить площадь земельного участка, который обычно не имеет лишних квадратных метров. Главное, разобраться, как построить ломаную крышу правильно.

Обычно такая кровля имеет скаты с различными углами наклона, которые, в основном, зависят от высоты будущего помещения и крыши.

Наиболее рациональным считается угол наклона верхнего сегмента в 30 градусов, а боковых стропил в 60 градусов.

В этом случае можно даже не особо уделять внимание снеговой нагрузке при расчете элементов бокового ската. При проектировании не забывайте, что рекомендуемая высота мансардного помещения составляет 2,5 метра. Перед началом непосредственного ведения работ необходимо выполнить масштабный чертеж будущей конструкции. Это поможет увидеть внешний вид крыши и рассчитать потребность в материалах.

Несущая система мансардной крыши

Стропильная ферма ломаной крыши, по сути, является сборным элементом. В качестве верхнего сегмента используют висячие стропила, а боковой скат формируется при помощи наслонных. Монтаж системы стропил лучше всего выполнять в следующей последовательности.

После установки мауэрлата и несущих балок перекрытия, расчет которых выполняется по традиционной технологии, по линиям контура внутренних стен мансарды выставляем ряд стоек. Для упрощения задачи ставим сначала крайние и несколько промежуточных стоек, при помощи распорок выставляем их строго по вертикали, расстояние между ними не должно превышать 3 метров. После этого монтируем на них верхний прогон, благодаря этому установить оставшиеся стойки не составит труда. Сечение всех этих элементов обычно составляет 50х150 мм, этого вполне достаточно.

Следующим этапом станет монтаж ригелей (затяжки). Они устанавливаются таким образом, чтобы каждая опиралась на несущую стойку. В середине каждого пролета нужно установить временные опоры, они обеспечат безопасное передвижение при дальнейших работах. Не забывайте, понять то, как правильно сделать ломаную крышу, нельзя без осознания опасности данного процесса, связанного с высотой. Поэтому соблюдение правил безопасности является главнейшим условием. Для жесткости свяжите ригеля посредством уложенной доски. Только кладите ее не по центру, а сместите на 20-25 см.

Стропильная система ломанной крыши

Боковые стропила монтируются как обычные наслонные при устройстве двускатной крыши. Также выполняете разметку и обрезку. Облегчит этот этап применение специально подготовленного шаблона.

Верхний сегмент конструкции, как уже говорилось, проще всего выполнить из висячих стропил, тем более что сравнительно небольшие размеры конструкции значительно упростят задачу. Сборку стропильных ферм лучше проводить на земле по готовому шаблону, поднять наверх их можно без применения какой либо техники.

Последовательность работ также стандартная. Устанавливаем крайние фермы, натягиваем бечеву по трем точкам, монтируем оставшиеся элементы.

Отличием от двухскатной крыши является необходимость монтажа так называемых подвесок – досок, соединяющих конек с центром ригеля.

Это предотвратит его провисание. После этого можно убирать временные опорные стойки.

Вот, в принципе, и все основное о том, как делать ломаную крышу дачного дома, в части возведения системы стропил.

Последующие этапы работы

Далее необходимо зашить фронтоны. Если этого не сделать до монтажа кровельного покрытия, существует большой риск того, что поднявшийся ветер сможет сорвать уже уложенные материалы. Поэтому лучше не менять технологическую последовательность. По фронтону устанавливается несущий каркас, обрамляются оконные проемы. Не забывайте о том, что толщина каркаса должна вместить требуемый по вашим климатическим условиям слой утеплителя. Наружная и внутренняя отделка фронтона может выполняться любым доступным и понравившимся вам материалом.

Не забудьте о качественном утеплении кровли такого типа. Ведь она является самым уязвимым элементом здания в части теплопотерь. Недостаточно просто сказать, строим ломаную крышу самостоятельно. Необходимо выполнить полный, а самое главное правильный, теплотехнический расчет. Он должен учитывать:

  • температуру в зимний период,
  • преобладающие скорость и направление ветра,
  • при помощи расчета должен быть подобран изоляционный материал, применение которого не превысит допустимые нагрузки на несущие системы.

Любой из неучтенных вопросов может привести к проблемам при эксплуатации. Поэтому лучше всего выполнять такие работы по готовому проекту.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
