Чертеж козырька над входом

Сложный и простой деревянный козырек над входом в дом

Если обратить внимание на крыльцо любого дома, над ним обязательно будет установлен козырек или навес. Эта конструкция выполняет как минимум две функции – практическую (защищает от дождя, снега, солнечных лучей) и декоративную (выделяет дом среди других похожих). Изготовить ее можно из разных материалов, но сегодня мы будем вести речь о древесине.

Вы узнаете, какими достоинствами и преимуществом обладают такие козырьки, зачем они нужны и как их установить самостоятельно.

Комбинированный козырек над входом из дерева своими руками арочного типа

Можно ли обойтись без козырька над крыльцом

Настоятельно рекомендуем вам использовать навес над крыльцом, пусть даже он будет небольшого размера. И даже в этом случае он сможет защитить участок стены возле двери от атмосферных осадков, а также позволит дому принять гармоничный вид. Иначе строение будет казаться незаконченным.

Использование козырьков различной конструкции над порогом дома уже стало классикой дизайна, поэтому очень редко можно встретить какое-либо здание (жилое или коммерческое) без них. Тем более, что сделать его довольно просто и быстро. В строительных магазинах сегодня достаточно материалов, крепежных элементов и инструментов для работы с ними.

У вас есть два варианта – приобрести готовую конструкцию в разобранном виде или сделать ее своими руками. Если вы выбрали последний, вам останется только выбрать соответствующий дому дизайн, придумав самому или взяв для шаблона какую-либо готовую модель.

Для чего нужно делать козырек над дверью своими руками из дерева

Совет: отдавайте предпочтение материалам, которые не только смогут выполнять практическую задачу, но и будут подходить к внешнему оформлению дома.

  1. Выбирайте правильно цвет и оттенок для деревянного навеса.
  2. Форму подбирайте заранее, продумайте размер и функциональное предназначение конструкции.
  3. Определите расположение слива и куда он будет направлен.
  4. Не спешите, убедитесь, что выбранный дизайн навеса соответствует общей концепции постройки.

Как выглядит простой козырек из дерева над крыльцом

Общий план работ и возможный дизайн

Процесс изготовления козырька из дерева для крыльца может стать интересным времяпровождением. Главное правильно подойти к решению данной задачи.

Ниже опишем примерный общий план работ, который рекомендуем соблюдать:

  1. Подготовьте эскиз будущей конструкции, а затем по нему сделайте чертеж с подробным описанием всех размеров деталей.
  2. Рекомендуем просчитать заранее стоимость материалов, которые потребуются для изготовления козырька.
  3. Еще раз обратите внимание на дизайн, особенно когда навес предполагается устанавливать с лицевой стороны дома . Конструкция должна своим видом дополнять внешний облик здания, гармонировать с ним.

Совет: правильно рассчитайте вес козырька, чтобы стена смогла его удержать. Нередко только дерево может стать единственным решением.

  1. Приступать к реализации своего проекта следует после выполнения предыдущих условий.
  2. На первом этапе следует установить каркас.
  3. Второй этап – монтаж крыши, которая может быть наклонной или прямой, односкатной или двускатной. Также остаются популярными арочные или дугообразные конструкции, пирамидальные или многоугольные.
  4. Чаще всего для крепежа используют анкерные болты . Если стена позволяет, можно вбить в нее арматуру, а уже к ней приварить электросваркой металлический каркас. Иногда используют металлические тросы или растяжки.

Как сделать козырек над крыльцом из дерева и гибкой черепицы двухскатного типа

Совет: для деревянного дома лучше всего подойдет навес из дерева.

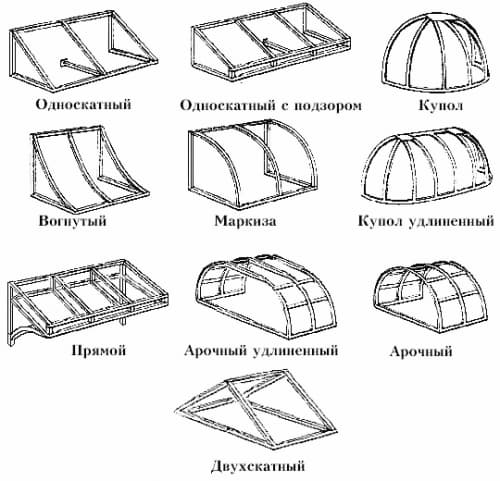

Не так часто можно встретить следующий дизайн козырьков, внешний вид которых также вызывает интерес:

  • односкатный с подзором;
  • удлиненный купол или купольный;
  • прямой;
  • маркиза;
  • вогнутый;
  • стандартная или удлиненная арка.

Совет: учтите наклон крыши и толщину балок, которые обеспечивают устойчивость и надежность конструкции.

В чем преимущество деревянного козырька

Изготовить навес над крыльцом из дерева проще, чем из металла. При этом вам придется затратить совсем немного времени, средств, усилий и строительных материалов.

  • брус и доски, для крыши можно также использовать профнастил, ондулин или металлочерепицу;
  • ножовка по дереву;
  • металлические уголки;
  • шуруповерт;
  • саморезы;
  • анкерные болты;
  • молоток.

Изготавливаем деревянный навес над крыльцом своими руками

Совет: не забывайте, что хотя древесина и является универсальным стройматериалом, и ее цена вполне доступна, но его необходимо защитить от влаги и резких перепадов температуры. Для продления срока эксплуатации козырька обработайте его деревянные детали специальными средствами, чтобы снизить риск их гниения и пересыхания.

Процесс изготовления сложного деревянного козырька над входом в дом

Простая схема конструкции практически нами была рассказана выше, поэтому далее опишем более сложный вариант. Для него потребуется брус или бревно, чтобы навес гармонировал с деревянным домом.

Сложный козырек над крыльцом из дерева своими руками

Кроме того, подготовьте:

  • опорные столбы;
  • деревянные бруски для стропильной системы;
  • выберите покрытие для навеса;
  • крепеж;
  • пропитку.

Вам понадобятся также навыки работы с плотницким инструментом. Инструкция процесса, следующая:

Деревянные козырьки могут представлять собой произведение искусства

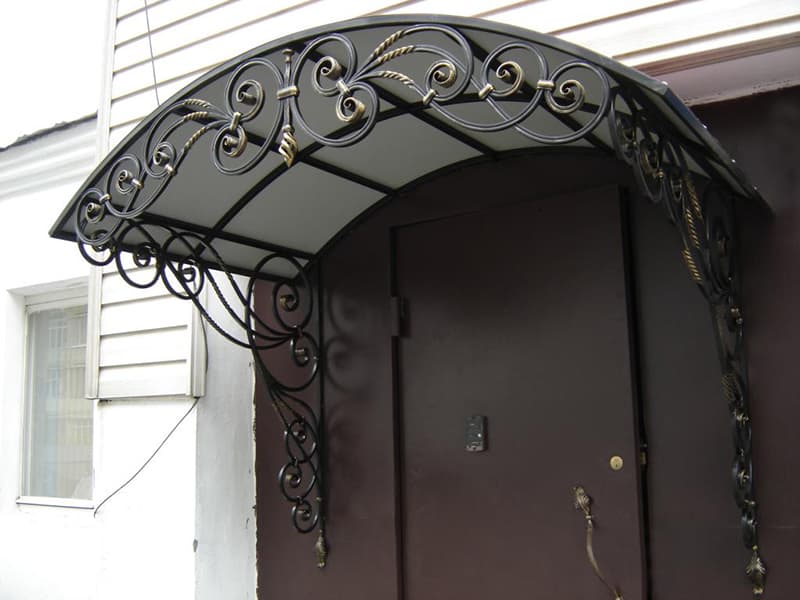

Совет: хорошо зарекомендовали себя кованые козырьки для деревянного дома, которые не только не портят его внешний вид, но и делают его богаче.

Пропитка

Не стоит пренебрегать использованием защитных растворов для древесины, которые позволяют сохранить ее целостность долгое время. Кроме того, дерево легко воспламеняемый материал, поэтому его также следует обработать от огня (см.также статью “Огнезащита деревянных конструкций: виды покрытий, критерии выбора”).

На фото – инструменты и подготовка деталей козырька

  • нанести антипирен;
  • биологическую защиту;
  • противопожарный состав.

Наносите растворы по очереди, давая каждому время на просушивание. После установки козырька, процедуру следует повторить.

Не советуем пользоваться «народными средствами», а также растворов «3 в 1». Для экономии лучше использовать смешанные составы – ЛКМ с пропиткой.

Вывод

Построение легкого деревянного козырька или сложного навеса над крыльцом не потребует от вас особых знаний, достаточно, если у вас будут навыки пользования столярными инструментами. Вы можете придумать оригинальную конструкцию или взять в качестве шаблона готовые варианты, которые подходят к вашему дому.

Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Требования к конструкции козырьков над входом

Любая конструкция имеет ряд требований, которые должны быть соблюдены при её постройке. В противном случае она будет иметь малый срок эксплуатации и несовершенный внешний вид. Также существенно возрастает риск её обрушения.

Каким должен быть козырёк

Козырёк над входом сильно влияет на впечатление, производимое домом. Конструкция должна отвечать ряду требований, условно их можно поделить на три группы:

  1. Безопасность . Козырёк над входом должен быть установлен согласно действующим нормам безопасности и СНиПам. В противном случае конструкция может упасть от сильного ветра. Особое внимание при этом нужно уделить наклону.
  2. Прочность . При создании козырька — это одно из главных требований. Выбирайте качественные и прочные материалы, которые имеют длительный срок эксплуатации и привлекательный вид. Также повышенное внимание уделите креплениям.
  3. Форма . Это немаловажный фактор, от которого зависит и внешний вид конструкции козырька, и его прочность. Навес должен быть шире, чем вход. Это позволит обеспечить надёжную защиту от осадков. Глубина зависит от архитектуры дома. Стандарт около 1,2-1,3 метра.

Важным требованием к навесу является система стоков. Ей должна быть оснащена конструкция. При этом желательно позаботиться о ёмкости, куда будет стекать вода, её можно будет использовать для полива. Конечно же, немаловажное значение имеет уклон, под которым установлено изделие.

Ключевые требования

Помимо общих требований, есть конкретные запросы, которыми должны руководствоваться все строители при создании конструкции козырька над входом:

  1. Материал, выбираемый для конструкции навеса над входом должен обладать не только прочностью, но и быть устойчивым к разнообразным проявлениям погоды.
  2. Внешний вид козырька над входом должен гармонировать с фасадом и общей конструкцией дома. Даже его уклон выбирается в соответствии с общей архитектурной концепцией.
  3. В качестве креплений должны использоваться элементы, предназначенные для внешних работ.

Соблюдение этих требований позволит создать качественную и прочную конструкцию козырька над входом, которая будет служить долгие годы и при этом гармонично впишется в общую концепцию дома или другой постройки.

Требования к изготовлению

Чтобы получить прочный козырёк над входом, который будет отличным дополнением к конструкции дома необходимо тщательно подойти к его изготовлению. Даже уклон имеет значение.

Процесс изготовления состоит из следующих этапов:

  • Проектировка . На этапе нужно составить чертежи, по которым будет делаться конструкция козырька над входом. Важно указать соответствующие размеры и точно прописать составные элементы изделия.
  • Подготовка . Чтобы создать качественный козырёк над входом необходимо собрать соответствующий набор инструментов и материалов. В будущем это позволит сэкономить время и создать изделие, которое будет отвечать СНиПам.
  • Изготовление . Вам нужно нарезать профиль по размерам, указанным в чертежах и провести шлифовку срезов. После этого детали будущего козырька над входом можно будет сварить. Места сварки также поддаются шлифовке.
  • Обработка . Требования к обработке особенно жёсткие, ведь от её качества зависит, не покроется ли ржавчиной конструкция. Чтобы всё было согласно СНиПам необходимо провести грунтование и нанести краску.
  • Облицовка . Сейчас вам нужно положить на каркас кровлю.
  • Установка . Чтобы установить навес просверлите перфоратором в стене дырки и установите изделие.

Все эти этапы необходимо воплощать в жизнь в заданной последовательности, чтобы устройство отвечало СНиПам и имело нужный вам уклон. Тогда навес над входом будет иметь долгий срок эксплуатации.

Чертежи

Чертеж — это важный элемент при создании навеса. Он помогает заранее увидеть, как будет выглядеть конструкция. Проектирование позволяет всё точно рассчитать и добиться прогнозированного результата.

Чертеж можно сделать самостоятельно. Конструкция несложная, но минимальные знания для того чтобы осуществить проектирование понадобятся. Поэтому вы можете взять уже готовые чертежи и выбрать из них тот, который больше понравится или же обратиться в архитектурное бюро.

Сделанный заранее чертеж также поможет рассчитать точное количество материалов и составить смету. Собственно, для этого и нужны чертежи. Они позволяют оптимизировать затраты и добиться позитивного результата.

Материалы и инструменты, необходимые для козырька

Чтобы навес имел нужный уклон и соответствовал нормам необходимо позаботиться обо всех материалах и инструментах, а также установить требования. Так, вы сможете воплотить в жизнь созданный на этапе проектирования чертеж. Для этого вам понадобятся:

  1. Материал для кровли. Идеально с профилем смотрятся навесы из стекла и поликарбоната, но это необязательное требование.
  2. Анкеры и саморезы, с помощью которых вы будете скреплять трубы.
  3. Грунтовка и краска для наружных работ.
  4. Аппарат для сварки.
  5. Ножовка, перфоратор или электрическая дрель, болгарка.
  6. Распылитель поможет быстро нанести краску. В случае его отсутствия можно воспользоваться кисточкой.
  7. Средства индивидуальной защиты. К ним относятся респиратор, перчатки, специальная одежды и обувь.

Имея весь этот комплект, вы сможете воплотить в жизнь чертеж козырька, который будет висеть над входом. При этом его уклон будет соответствовать прописанному в планах значению.

СНИПы

За устройство козырьков отвечает СНиП 31-06-2009, точнее, его актуализированная редакция от 2012 года. Правда, в этом документе мало информации относительно требований к устройству навесов для частных зданий.

Этот СНиП содержит требования по обустройству конструкции общественных зданий. В нём говорится, что неорганизованный водосток возможен только в зданиях до двух этажей, если у них есть навес.

Также в документе имеется информация, уточняющая, что навесы могут быть сделаны как над балконами, так и над входом. Наличие двух конструкций одновременно не противоречит основным нормам современного строительства. Таков СНиП за 2012 год и его требования.

Если же взять за основу СНиП 31-01-2003, то там есть интересная информация относительно строительного объёма. Там сказано, что при его расчёте необходимо усчитывать наружные элементы вроде навесов.

Требования к козырьку с металлическим каркасом

Довольно часто владельцы домов одним из основных требований к строителям, которые занимаются созданием навеса над входом, выдвигают наличие металлического каркаса. Хотя СНиП не имеет такого требования, навес данного типа над входом обладает целым рядом преимуществ:

  • Привлекательный внешний вид.
  • Металлическая конструкция каркаса козырька над входом способна выдержать любую кровлю.
  • Правильная обработка позволяет козырьку выдерживать перепады влажности и температуры. А это одно из основных требований к навесу над входом.
  • Подобный вариант каркаса отлично гармонирует с металлочерепицей. Также он неплохо сочетается с пластиком, профнастилом и поликарбонатом.
Читать еще:  Гибкая черепица или металлочерепица что лучше

Существует два варианта металлических каркасов. Их конструкции могут быть как кованными, так и сварными. К каждому из этих вариантов козырьков, которые делаются над входом, есть свои требования. При этом они учитываются ещё на этапе проектирования.

В большинстве случаев требования к конструкциям каркасов из профиля намного ниже, чем к кованым изделиям. Это объясняется стоимостью и сложностью конструкции навеса, который будет сделан над входом. К тому же кованые изделия имеют более привлекательный вид, и могут выделяться разнообразными завитками и другими художественными элементами.

Итоги

Требования к изготовлению и установке навеса назвать строгими нельзя. Но для того чтобы результат был удовлетворительным вам следует использовать качественные материалы, составить чертеж и не забыть про набор инструментов. Тогда вы сможете сделать любой уклон для конструкции навеса.

Установка своими руками козырька над входом

Входные двери всегда нуждаются в дополнительной защите от атмосферных осадков. Именно входные козырьки в течение многих лет защищают дом от дождя и снега, которые при открывании дверей могут заноситься ветром внутрь помещения. К тому же козырек над входом служит не только практическим целям, но и может также стать украшением всего фасада здания. Поэтому после завершения строительства новых частных домов встает задача установки козырьков над входом. Такой козырек можно приобрести уже готовым, заказать у производителя, который предоставит эскизы на выбор и сам изготовит чертеж, а можно соорудить и установить своими руками. При наличии необходимых инструментов и материалов это может сделать любой домовладелец, особой квалификации для такой работы не требуется.

Козырек над входом своими силами: конструкции и материалы

Прежде всего, нужно определиться с тем, какая именно конструкция козырька будет больше всего подходить конкретному дому. Эскизы козырьков вполне доступны в специальной литературе, посвященной архитектурному декору, поэтому выбор здесь широчайший. При этом не стоит забывать о требованиях СНиП. Они допускают отсутствие специальной водосточной системы на крышах 1-2-этажных зданий именно при наличии козырька над входной дверью. Так что такой козырек в частный дом или коттедж, который обычно под такое определение как раз подпадает, как свидетельствует СНиП, может избавить от необходимости обязательного монтажа водосточных труб. Оформить вход в дом своими силами можно с применением различных материалов и инструментов. Козырек может иметь вид простого навеса или представлять собой настоящее произведение декоративного искусства.

На этом фото вы видите изображение навеса над входной дверью

Каркасы могут быть изготовлены из различных материалов: деревянный брус, металлический прут, уголок. Во втором случае необходимо иметь доступ к сварочному аппарату, а желательно еще и к кузнечному горну. Кровля козырька может быть сделана из оцинкованного металла, металлочерепицы, поликарбоната, ондулина или даже стекла. Сам он по форме может быть прямоугольным, полукруглым или секторным, а также прямым, двускатным или арочным. Кровля может состоять из нескольких составных частей. Кроме того, он может иметь опорные стойки на земле или же опираться на прилежащую стену. Нужно только помнить, что наклон ската должен быть не менее 20°, согласно СНиП, чтобы снег не задерживался на кровле, а скатывался вниз. Ширина на 60 см должна превышать входные двери (по 30 см с каждой стороны).

Начинается процесс с того, что выбирается конструкция, делается чертеж и приобретаются материалы для исполнения. Нужно учесть, что козырек из металлочерепицы или оцинкованного железа при дожде издает шум не меньший, чем хороший барабан. Поликарбонат или ондулин должны иметь усиленную опорную основу и крепления, чтобы выдерживать сильный ветер и нагрузку мокрого снега. Традиционный шифер (или тем более черепица), слишком тяжелый при установке, создает большую нагрузку на опорный каркас. Для того чтобы своими руками прикрыть от осадков входные двери в дом, лучше выбирать входные козырьки, конструкция которых максимально проста, доступна для самостоятельной установки и не требует чрезмерных трудовых затрат.

Установка над входом своими руками козырька: порядок и особенности монтажа

Проще всего своими руками сделать прямой козырек с деревянным каркасом, на который положен металлический настил. Из деревянного бруса толщиной не менее 5х5 см, который перед этим необходимо пропитать составами, препятствующими гниению и горению, собираются опорные стойки. Другой такой же брус фиксируется над входом, выступая минимум на 30 см в каждую сторону от ее косяков. По его торцам с помощью дюбелей и саморезов к стене

На этом фото вы видите изображение схемы двускатного козырька

крепятся опорные стойки, между которыми кладут поперечные перекладины. К ним уже крепится вырезанный в размер лист оцинкованного железа или металлочерепицы. Если в качестве покрытия используется ондулин или поликарбонат, то между поперечинами нужно сделать сплошную обрешетку, усиливающую прочность настила.

Подобная схема имеет один недостаток. Кровля козырька наклонена прямо вперед, и во время сильного дождя вода с нее стекает прямо на площадку перед крыльцом, так что всякий, кто собирается войти в дом, неизбежно должен пройти сквозь поток. Альтернативой может стать двускатная конструкция, где вода будет стекать не перед крыльцом, а по сторонам от него. Чертеж ее выглядит ненамного сложнее. По центру двери ставится конек, от которого под углом не менее 20° в стороны опорных стоек отходят поперечные стропила. По фронтону опорные стойки скрепляются поперечной перекладиной. Примыкание настила к стене обязательно нужно закрыть дополнительным брусом или полосой металла и зашпаклевать, чтобы вода не просачивалась в щель и не стекала по стене.

Металлический каркас с опорами и поликарбонатным покрытием

Из металла можно сделать козырек с опорами, вынесенными вперед и опирающимися на землю.
Имеет смысл его делать в том случае, когда к парадному крыльцу ведут ступени. Опоры желательно сделать из швеллера, а каркас — из уголка. Высоту опор нужно определить с таким расчетом, чтобы они на 50 см были закопаны в землю. Затем выбираются места для их установки, выкапываются ямы для них и после установки заливаются бетонным раствором. Над дверью крепится уголок по тем же правилам, что на деревянном каркасе. От него к опорам ведутся продольные горизонтальные опорные уголки. Уже к ним крепятся прямые, двускатные или арочные стропила.

Более подробную информацию о козырьке из поликарбоната вы сможете узнать после просмотра этого видео:

Покрытие кровли в этом случае лучше всего сделать из поликарбоната, который пропускает достаточное количество света. Крепить его надо саморезами с плоской широкой головкой и метчиком для нарезки резьбы на конце. Под головку для герметизации нужно подкладывать резиновую прокладку или после крепления заливать ее герметиком. Сами листы нужно крепить прямо в заводской упаковке, которая защитит их от повреждений в процессе монтажа, и снять ее уже после установки. Торцы необходимо закрыть особыми планками, которые препятствуют попаданию под поверхность пыли и воды. При монтаже расстояние между листами поликарбоната должно составлять не менее 3 мм, чтобы под воздействием солнечного тепла поверхность кровли не вспучивалась. Тогда защитный козырек над крыльцом, который сделан своими руками, прослужит долгие годы.

Чертеж козырька над входом

  • Главная
  • Новости
  • Скачать
  • Статьи
  • Форум
  • Видео
  • Регистрация
  • Вход
  • Поиск
  • Добавить чертеж
  • Как добавить видео с youtube
  • Помощь
  • Реклама

Чертежи и проекты

Подразделы

Формат dwg

г. Караганда. Казахстан

Блочно-модульная котельная для здания пришахтинского овд

Формат dwg

Исходный текст на китайском

Чертежи и узлы сложной деревянной крыши для частного дома в dwg

Чертежи гирлянд в dwg, удлиненная и стандартная

ППР разработан на производство работ по расширению просек ВЛ-220кВ и утилизации порубочных остатков

IP-видеорегистратор CMD-NVR5109 V2 поддерживает подключение до 9 IP-камер с разрешением 1920×1080 и скоростью записи 25 к/с на каждый канал.

Глубина архива видеорегистратора составляет один месяц при постоянной круглосуточной записи с 8 IP-видеокамер за счет установки жесткого диска объемом 6 ТБ.

Формат dwg

Рабочий проект системы видеонаблюдения СВН дома в dwg

Рабочий проект электроснабжения дачных участков (дачного кооператива)

Формат pdf

Рабочий проект ОВиК Физкультурно-оздоровительного комплекса с крытым катком без трибун для зрителей

Формат pdf

Чертеж проема в стене размером 1030х530(h) в dwg

Козырек над дверью своими руками: фото и видео

Козырёк над входной дверью или калиткой послужит хорошей защитой от дождя и снега для вас и вашей входной двери. Кроме того, он украсит дом, делая его внешний вид привлекательнее. Поэтому устройство навеса вполне оправданно и часто применяется на практике.

Материалы для изготовления и виды козырьков

Различают такие виды козырьков в зависимости от их формы:

  • прямой;
  • полукруглый;
  • угловой.

Они могут быть выполнены из самых разных материалов. Чаще всего козырек над дверью или калиткой изготавливают из:

  • поликарбоната;
  • металла;
  • профнастила;
  • пластика;
  • металлочерипицы или битумной черепицы.

Какую форму и материал выбрать для изготовления козырька своими руками, зависит от материалов, используемых для отделки стен и кровли дома. Украсить навес можно, если использовать кованые элементы.

Принимая решение сделать козырек над дверью или калиткой своими руками, придерживайтесь следующей последовательности действий.

  1. Выполнить чертеж.
  2. Сделать каркас.
  3. Прикрепить козырек.
  4. Накрыть устройство кровельным материалом.

Рассмотрим подробнее каждый этап работы.

Чертеж козырька

Прежде чем приступить к работе своими руками, разработайте чертеж козырька. Он необходим для того, чтобы рассчитать количество материала, определить уровень сложности изготовления и монтажа навеса над дверью или калиткой. Чертеж должен включать в себя все расчеты, необходимые для работы.

Примите во внимание, что козырьки над вашей дверью должны быть шире ее на 60 сантиметров для того, чтобы можно было распахнуть двери на нужную ширину. Обязательно учитывается угол уклона, который должен составлять 20-25 градусов. Если ваш навес будет массивным и тяжелым, то нужно будет установить опоры. Это тоже нужно учесть, выполняя чертеж.

Устройство каркаса

Каркас козырька может быть выполнен из дерева или металла. Этот этап работы выполняется строго по расчетам, которые предусматривает заранее сделанный чертеж.

Каркас из металла

Чтобы сделать металлический навес своими руками нужно не только приобрести материал для изготовления, но и подумать об инструменте. Для работы понадобится болгарка, диски по металлу, сварочный аппарат. Сварка требует определенных навыков работы, поэтому оцените свои силы, принимая решение из чего делать каркас для навеса.

Полукруглую форму можно сделать из нескольких элементов, сварив их под небольшим углом друг к другу. Еще один вариант – изогнуть трубу, придав ей нужную форму. Сделать это можно, если болгаркой выполнить надрезы по всей ее длине. Расстояние между разрезами зависит от того, насколько сильно нужно согнуть материал. Специалисты рекомендуют делать его равным 40 сантиметрам. После придания нужной формы, места надрезов прихватываются сваркой.

Второй трубе придают форму точно таким же образом. В процессе работы ее сравнивают с первой, чтобы они получились одинаковыми. Соединяют изогнутые элементы с помощью перемычек. Если козырек будет габаритным, то потребуются упоры, которые будут идти от внешних углов козырька к стене дома.

Все места сварки тщательно шлифуются. Сгладить неровности поможет болгарка. После этого каркас-основа покрывается грунтовкой.

Каркас из дерева

Деревянные навесы выполнить своими руками проще, тут не потребуется специальных инструментов и приспособлений, а также опыта работы с ними. Они ничуть не хуже металлических, особенно если будут гармонично смотреться на фоне дома.

Читать еще:  Чишминский профнастил прайс лист

Дерево перед работой нужно обработать специальным составом, который защитит от вредителей и гниения. Крепление каркаса и его сборка обычно выполняются параллельно. Над дверью на нужной высоте крепятся два деревянных бруса, которые и будут основой навеса. К ним прикручиваются вертикальные стойки и остальные элементы основы.

Крепление козырька

Прикрепить козырек над дверью своими руками можно, используя длинные анкера. Под них в трубе высверливаются отверстия. Еще один способ – приварить к козырьку монтажные пластины с крепежными отверстиями.

Массивные деревянные навесы поддерживаются при помощи опорных стоек. Их количество зависит от веса и размера конструкции. Для установки опор в земле выкапываются ямы, стойки опускаются в них и заливаются цементным раствором. Они будут поддерживать тяжелые козырьки над вашей дверью, беря на себя всю основную нагрузку.

Устройство кровли навеса

Кровельные работы могут быть выполнены до того, как устройство будет прикреплено над дверью или калиткой или после. Порядок работы зависит от материалов и сложности выбранной конструкции.

Самый легкий материал для козырька – поликарбонат, но его толщина должна быть не менее 10 сантиметров. Он хорошо сочетается с современными материалами для строительства и отделки зданий. Козырек из поликарбоната легко сделать самостоятельно. То же самое можно сказать и о пластике. Для успешного крепления более тяжелого кровельного материала нужно сделать обрешетку.

Кровля навеса из маталла и профнастила имеет свои недостатки. Металл нужно регулярно обрабатывать антикоррозийными составами. Его крепление будет надежнее, если оно выполнена при помощи сварки. С профнастилом легко работать, но он менее долговечен.

Металлочерепица достаточно тяжелая, она применяется для массивных навесов. Ее можно заменить битумной черепицей. Выбирая материал для кровли козырька, учитывайте то, из чего сделана крыша дома.

Зная, как сделать козырек, и выполняя все рекомендации, вы успешно справитесь с поставленной задачей своими руками.

Умный сад

Как сделать козырек (навес) над крыльцом своими руками: мастер-класс создания

Если у вас над входом дом все еще простирается открытое небо, самое время начать делать козырек (навес) над крыльцом своими руками. Осадки, палящее солнце, ветра, гололед и другие погод ные проявления могут не только доставлять дискомфорт выходящему на улицу хозяину, но и нанести существенный урон самому крыльцу. Попытаемся найти решение этим проблемам вместе.

Перед началом работ над монтажом козырька, стоит изучить и обдумать все возможные варианты выполнения этой нехитрой конструкции. Определяем для начала следующие моменты:

  1. Размер козырька;
  2. Форму и элементы дизайна;
  3. Материал для козырька и необходимые инструменты.

Размер и дизайнерские решения навеса — дело проекта, который необходимо выбрать, учитывая особенности вашего крыльца. А вот на материалах стоит остановиться более подробно.

В нашей статье мы покажем пошаговое руководство по созданию козырька над входом, но пока предлагаем посмотреть процесс создания оригинального козырька из второсортной древесины. Видео хоть и на английском языке, но все визуально понятно:

1. Дерево

Многие готовы сделать выбор в пользу дерева, и здесь удивительного ничего нет. Натуральный, совершенный, природный — этот материал веками успешно конкурирует с другими строительными ресурсами. Преимущества навесов из дерева следующие: экологичность, легкость работы с деревянными конструкциями, простота их монтажа, а также надежность и красивый, натуральный внешний вид.

Но у деревянных конструкций также много и недостатков. Высокая подверженность внешним воздействиям и вредителям, отсюда и необходимость постоянной обработки, покраски. Достать качественное дерево не просто, потому что, как правило, в магазинах продается некачественная древесина. Ну а качественное дерево стоит довольно дорого.

За деревянным козырьком нужен постоянный уход. Выбор ваш должен учитывать и особенности дизайна дома. Например, обшитый пластиком коттедж будет нелепо выглядеть с крыльцом из деревянного сруба.

2. Металл

Прочный качественно обработанный металл — отличный вариант для выполнения навеса над входом своими руками. Основное преимущество металлического навес в его надежности и долговечности. Недостатков мало, в основном они связаны с постоянной покраской конструкции.

Навесы, сделанные полностью из металла, как правило, создают путем художественной ковки. Такие козырьки над входом хоть и тяжелые, но выглядят всегда очень красиво. Единственный минус — это постоянный уход в виде покраски конструкции

Вес металлического козырька достаточно велик, поэтому он может монтироваться только в прочные стены.

3. Поликарбонат, пластик

Сегодня это один из материалов, самых популярных для навесов. Доступность, простота и возможность дизайнерской работы с пластиком — залог его успеха у строителей. Преимуществ, в отличии от предыдущих претендентов, огромное количество: внешний привлекательный вид, совместимость с любыми материалами., относительно невысокая цена, долговечность и устойчивость к внешним факторам. Простота монтажа и ухода за козырьком.

Поликарбонат очень часто используется при создании козырьков над входом, причем не только в частных домах, но над входами в рестораны, магазины и другие общественные места

Существенный минус поликарбоната в том, что выглядит хорошо он только в первые пару лет; со временем он теряет свой эстетический внешний вид

4. Профлист

Профнастил — достаточно «ходовой» материал. Именно доступность и внешний вид делают его столь популярным. Его основными преимуществами можно считатьео привлекательную цены, эстетический и аккуратный вид. Помимо это профнастил легко монтируется и обладает отличными эксплуатационными характеристиками.

Хотя многие и говорят, что козырек над входом своими руками из профнастила выглядит «простенько», но смеем вас убедить, что такой навес очень прост в создании и не требует особо ухода

Пошаговое руководство по созданию козырька над входом с чертежом

Определившись с материалом и примерно продумав дизайн навеса, нужно переходить к самому главному этапу — определению размеров. Длина вашего козырька и ширина должны накрывать площадь, которая в этом нуждается, по вашему мнению. От этого и зависит определение нужных размеров. Для примера возьмем каркас 99х150х183 см.

Для работы приготовим:

  1. эскиз конструкции;
  2. строительные принадлежности (стропила, молоток, дрель, уровень, рулетку, дюбеля, гвозди, шурупы и болты, пилу и др.);
  3. дерево — сосновые брусья;
  4. выбранный материал для покрытия козырька.

Чертеж козырька над входом, который мы возьмем за основу для нашего пошагового руководства. Все единицы указаны в сантиметрах, так что проблем возникнуть не должно

Итак, начнем собирать и монтировать наш козырек.

Шаг 1: Вырезка брусьев

Эскиз конструкции лучше начертить заранее, а после заняться подготовкой деревянных брусьев для козырька. Все деревянные детали стоит обработать специальными растворами от плесени, сырости и возможного воспламенения.

Итак, обрабатываем наши деревянные детали средствами для защиты древесины от внешних воздействий и начинаем разметку на стене, где в будущем располагаться наш козырек

Вырезаем 19 деталей по чертежу.

Шаг 2: Подготовка отверстий и закрепление несущих брусьев

На стене с помощью уровня размечаем место креплений — по 2 на каждой стороне. Затем сверлим отверстия для закрепления несущих брусьев, прикладываем их и привинчиваем дюбелями к стене.

Заканчиваем разметку и приступаем к сверлению отверстий. Сверло выбирайте в зависимости от того, какие дюбеля вы будете использовать

На заметку: дюбеля лучше вкручивать в зазенкованные отверстия на брусьях, чтобы головка шурупа не выступала снаружи.

Шаг 3: Сбор опорной рамы

Нижние укосины и боковые перпендикулярные элементы верхней обвязки собираем вместе, используя шиповые соединения и саморезы. Рамными дюбелями крепим стропильную конструкцию к стене. Верхние края стропил устанавливаем на раму опорную, а нижние — на боковые брусья верхней обвязки.

Устанавливаем несущие брусья. Используйте уровень для того, чтобы ваша конструкция получилась ровной

Шаг 4: Завершающая установка боковых стропил

Укороченные боковые брусья соединяем с угловыми стропилами. Все крепим саморезами.

Шаг за шагом, продолжаем создание козырька

Шаг 5: Кровля козырька

Теперь пришло время накрыть наш навесный каркас кровельным материалом, который вы для себя выбрали. Для данного варианта отлично подойдет профнастил, мягкая черепица или поликарбонат.

Установив и закрепив все основные детали каркаса, приступаем к установки кровли. Тут все просто, крепим саморезами выбранный материал к каркасу козырька и все готово

Теперь сами вы можете видеть, что соорудить навес над крыльцом своими руками можно быстро, красиво и не дорого. Главное — точно определить дизайн и параметры всех деталей козырька. Используйте качественные, надежные инструменты и материалы, и ваш навес на долгие годы защитит ваше крыльцо от непогоды. Желаем удачи!

Козырьки над крыльцом в доме

Материал должен быть прочным, иметь длительный срок эксплуатации и иметь привлекательный внешний вид, который будет гармонично сочетаться с интерьером дома и крыльцом.

Правильно подобранная форма козырька безусловно придаст особенного шарма внешнему виду конструкции и зданию в целом. От формы козырька зависит и его прочность, он должен быть немного шире чем вход. От глубины и ширины навеса зависит насколько надежно будет защищено крыльцо от осадков.

Помимо общих требований, есть конкретные запросы, которым необходимо руководствоваться при проектировании козырька над крыльцом:

  • Определить основные параметры конструкции;
  • Выбор материала. Он должен быть устойчивым к погодным условиям, прочным и гармонично дополнять архитектурные особенности дома;
  • Определиться с типом конструкции (двускатный, односкатный, арочный козырек);
  • Соблюдая все необходимые требования вы получите качественный и прочный навес над крыльцом, который будет долговечно прочным и дополнит общую концепцию дома.

Наши работы

Виды козырьков для крыльца

Козырьки над крыльцом могут быть разнообразной формы — односкатный, примыкающий верхней частью ската к стене; двускатный козырек со скатами, направленными по бокам крыльца; арочный козырек в виде полукруга, нижние части конструкции находятся по сторонам крыльца; шатровый козырек округлой формы укрывает крыльцо со всех сторон.

Односкатный козырек — самый простой по своей конструкции. Такой козырек будет достойным дополнением небольшого крыльца частного дома. Он имеет небольшой вес и может быть выполнен опорным или подвесным способом. Каркас в основном выполняется из металлического уголка (может быть из дерева).

Двускатный козырек более тяжелой конструкции, он будет великолепно смотреться на крыльце любого здания. Такой козырек имеет более хорошую защиту от косого дождя и ветров. Благодаря своей форме двускатный козырек легче очищать от снега и других загрязнений.

Арочный козырек над крыльцом более прост в монтаже и изготовлении. Арочный козырек с дополнительными коваными орнаментами придаст индивидуальности и элегантности крыльцу любого дома, магазина, офисного здания. Шатровый козырек отличается от всех видов. Эта конструкция самая сложная в исполнении, но и самая благородная и престижная. Шатровый козырек благодаря своей форме полностью защищает крыльцо от осадков, выглядит престижно и гармонично впишется в архитектурную стилистику любого дома.

Материалы для изготовления козырьков над крыльцом

Козырек из поликарбоната

Козырек из поликарбоната наиболее популярный среди владельцев частных домов, офисов с отдельным входом, магазинов и т. п. Поликарбонат — легкий и очень прочный материал. Его особенная гибкость и пластичность позволяет делать козырьки любой формы.

Многообразие цветовой гаммы поликарбоната позволяет оформить козырек в соответствии с любыми инженерными идеями. Покрытие поликарбонат имеет ряд преимуществ среди других материалов.

Поликарбонат обработанный защитным покрытием не пропускает ультрафиолетовые лучи, не поддается деформации, выдерживает любые температурные колебания, устойчив перед огнем и любыми погодными осадками. Козырек из поликарбоната долговечен, не выгорает на солнце не поддается гниению и коррозии.

Козырек из пластика

При изготовлении козырька с пластиковым покрытием используются специальные ПВХ плиты, предназначенные для наружных работ. Этот материал имеет много общего с поликарбонатом. Отличается легкостью и более низкой стоимостью.

Пластик бывает различного цветового оттенка, или покрывается разноцветной пленкой, если необходимо изменить окрас козырька.

Козырек из профнастила и металла

Достаточно простой и недорогой навес данного типа имеет ряд преимуществ. Металлический каркас козырька способен выдержать любую кровлю, обладает длительным сроком эксплуатации, привлекателен внешне. При проектировании металлического козырька необходимо учитывать его большой вес.

Читать еще:  Одноэтажные дома из пеноблоков проекты фото

При правильной антикоррозийной обработке козырек будет выдерживать любые перепады температуры и влажности. Такой каркас отлично сочетается с любым покрытием. Покрытие профнастил для козырька с металлическим каркасом, это отличная альтернатива металлическим листам. Профнастил обладает такими же достоинствами, как и металлочерепица. Листы профнастила очень облегчают работу при изготовлении козырька т. к. имеют большую площадь.

Материал с двух сторон укреплен полимерным защитным слоем, что обеспечивает большую устойчивость к воздействию погодных условий. Цветовой ассортимент профнастила достаточно многообразен и привлекателен. Можно подобрать покрытие с рисунком — имитацией дерева, кирпича, черепицы и т. п.

Профнастил в качестве материала для изготовления козырьков по популярности не уступает поликарбонату. Популярность материала объясняется ценовой доступностью и простотой в установке и эксплуатации. Однако профнастил имеет некоторые недостатки, это механически слабый материал и любые удары оставляют след на поверхности. Поэтому рекомендуется выбирать материал более толстый, что не всегда подходит для оформления крыльца. Через него не проходит солнечный свет.

Пошаговая инструкция по монтажу навеса над входной дверью в частном доме

Навес над входом в строение, балконом или калиткой выполняет двойную роль. Он защищает проем от атмосферных факторов и является частью декора здания (или участка), даже считается чуть ли не его ключевой деталью. Но независимо от того, какую из функций собственник считает приоритетной, обязательно для дверного козырька придется выбирать наиболее приемлемые материалы и схему.

Существует множество инженерных решений, так как никакими нормативными документами (СНиП, ГОСТ) этот элемент фасада дома не регламентируется. А это позволяет не только составить свой, оригинальный чертеж, но и оптимизировать расходы. Определяясь, как сделать навес над дверью, чтобы он обладал максимальным функционалом и в то же время был украшением дома, следует придерживаться несложного алгоритма.

  1. Составление схемы
  2. Выбор материалов
  3. Опорная конструкция
  4. Кровля
  5. Установка каркаса

Составление схемы

Сложность изготовления и монтажа во многом зависит от вида козырька. Именно конфигурация его покрытия определяет, какие материалы для него целесообразнее использовать. Выбирая приемлемую форму и размеры, следует учитывать ряд моментов.

  1. Особенности климата. В первую очередь, насколько снежными бывают зимы в регионе. Наст (оледенение) создает значительную нагрузку, следовательно, устанавливая козырек, нужно обратить внимание на прочность конструкции.
  2. Расположение дома. Укрывают ли его другие объекты (лесополоса, смежные строения и так далее), имеет значение в плане ветровой нагрузки. Если роза ветров неблагоприятно скажется на устойчивости навеса, то следует выбирать схемы с низкой парусностью, а оригинальность, «эксклюзивность» козырька в этом случае должна отойти на второй план.
  3. Ремонтопригодность. К сожалению, мало кто задумывается над тем, что любая конструкция, расположенная вне строения, подвергается максимальному износу. Прежде чем сделать козырек над входной дверью, следует оценить, насколько сложно его будет приводить в порядок (реставрировать или заниматься ремонтом).
  4. Назначение навеса. Если требуется защитить от ненастья лишь дверь, то достаточно небольшого козырька. Более габаритные модели могут укрыть террасу, превратив ее в уютную беседку на входе; встречаются чертежи конструкций, которые тянутся от частного дома до калитки (гаража), образуя своеобразную крытую аллею.

Размеры (в мм). При их определении стоит ориентироваться на следующие типовые рекомендации. По глубине козырек должен быть больше площадки не менее чем на 300, то есть полностью закрывать сверху нижнюю ступень. То же относится и к ширине; чтобы исключить попадание осадков на участок перед входом в дом сбоку, навес должен выступать за периметр косяка с каждой стороны на те же 300. Если дверь стандартных размеров, то ширина козырька варьируется в пределах 1250 – 1750, в зависимости от ее модели и специфики оформления входа.

Вид каркаса. Сделать козырек можно по одной из четырех схем: консольной подвесной, балочной, опорной или в виде своеобразной пристройки, смонтированной на отдельно стоящих столбах (независимая конструкция).

  • односкатный вариант – самый простой козырек над дверью, изготовление которого не требует профессионализма;
  • двускатные схемы – повышенная прочность навеса обеспечена. Если крыша дома имеет такой же вид, целесообразно остановиться на этой модификации козырька;
  • арочные конструкции – преимущества в том, что они удачно вписываются в любую архитектуру и выдерживают значительные нагрузки. Снег на таком навесе не накапливается, а потому можно выбрать более «легкие» материалы;
  • сферические, куполообразные козырьки – плюс в том, что они характеризуются хорошей обтекаемостью. При неблагоприятной розе ветров – одно из лучших решений;
  • «пагоды» – их отличает изящество и оригинальность. Но с учетом интенсивности осадков в наших широтах и того, что они станут скапливаться на навесе, стоит лишний раз подумать, нужен ли такой козырек.

Иные варианты – не более чем модификации базовых конструкций.

Выбор материалов

Мнения специалистов по данному пункту разделяются. Одни считают, что следует ориентироваться на фасад дома, другие – на его кровлю, третьи – на оформление и форму крыльца. Но есть очевидные вещи, которые нельзя не учитывать.

Опорная конструкция

  • Металл. Подходит для всех типов строений, обеспечивает максимальную надежность конструкции и пригоден к обшивке любыми материалами. Уход сложности не представляет; если нет антикоррозийного покрытия или сталь не категории «нержавейка», то достаточно регулярного окрашивания элементов.

  • Древесина. Как правило, из нее изготовляются козырьки над дверью бревенчатого, брусового или каркасного дома, обшитого деревянной вагонкой. Нуждается в систематической пропитке и обработке спец/средствами. Если крыльцо на освещаемой стороне здания, о долговечности и речи нет – скручивание, растрескивание неминуемы.

  • Кирпич. Для массивных козырьков и добротных домов – неплохое решение, особенно если стойки отделать декоративной плиткой. Но сложность возведения повышает и конечную стоимость работ. Повысить прочность можно закладкой в опоры металлического прутка, что является плюсом данного решения.

Кровля

Навес над входной дверью покрыть самостоятельно несложно следующими материалами.

  • Поликарбонат. Преимуществ множество – небольшой вес, огромная палитра оттенков, выбор по размерам листов и толщине. Если имеет значение светозащищенность, то стоит ориентироваться на сотовую модификацию продукции.
  • Профлист, оцинковка. Дешево, привлекательно, надежно. К тому же работать с листовым железом довольно просто – гнуть, кроить, обрабатывать.
  • Шифер. Существенный минус – большая нагрузка. Придется обустраивать прочную опору. Да и вешний вид такого козырька сложно назвать презентабельным.
  • Металлочерепица, мягкая кровля. И они имеют недостаток – придется монтировать сплошную обрешетку. А это, кроме дополнительной нагрузки, и повышенный расход материалов.

Из толстого стекла получаются великолепные входные козырьки. Но этот вариант – не для самостоятельного изготовления. А традиционные покрытия из рубероида, толи, пленки подходят разве только что для дачного домика, и то, не каждого.

Установка каркаса

Монтаж ведется в зависимости от выбранной схемы козырька. Но общий порядок действий однотипный.

  • Крепление стоек. Для металлических каркасов лучше выбирать профильную трубу, со стороной порядка 40 мм. К ней легко крепить любой настил болтами или саморезами. Если конструкция требует усиления, несложно смонтировать и обрешетку. Но фиксация опорных элементов на стене – только анкерами.

После установки каркасной части навеса производится ее зачистка (при необходимости) и обработка растворителем. Перед окрашиванием металл козырька покрывается слоем грунтовки.

  • Обшивка навеса. Специфика крепления листовых материалов в том, что обязательно под головки крепежа, даже если они и большие, подкладываются шайбы. Затяжка метизов делается не до конца, чтобы избежать прогибов в профиле. Накрывая козырек над дверью своими руками поликарбонатом, стоит использовать специальные крепежные детали, в комплект которых входят термошайбы. Иначе температурная деформация листов приведет к их быстрому разрушению.

Различных идей и схем в интернете достаточно. Учитывая, что каких-либо жестких требований к козырькам на входе в здания нет, любой чертеж можно взять за основу и разработать собственный, индивидуальный проект. Главное – чтобы навес хорошо вписывался в дизайн дома, соответствовал назначению и был легко реализуем своими руками, без помощи профессионалов. Ну а кто не надеется на себя, сможет заказать навес в специализированной фирме.

Как сделать козырек над крыльцом

Крыльцо — это важный элемент частного дома. Оно выполняет не только практическую функцию, но и улучшает внешний вид здания. Крыльцом ежедневно пользуются все жители дома. Его наличие сглаживает перепад между порогом и уровнем земли. На площадке крыльца оставляют обувь и т.д. Полноценное крыльцо должно иметь козырек. Козырек защищает от ветра, дождя, снега, а также делает крыльцо более безопасным в целом. К тому же, наличие козырька делает конструкцию крыльца более эстетичной и завершенной.

  • Как сделать крыльцо из блоков

Если вы уже сделали крыльцо, пора приступать к изготовлению козырька. Имея базовые строительные знания, инструменты и материалы, вы легко и быстро соорудите козырек самостоятельно.

Виды козырьков

Козырьки бывают нескольких видов. Они классифицируются по материалу изготовления, форме конструкции, способу крепления.

Различают 4 стандартные формы:

  • из одного ската, верхняя часть которого соприкасается со стеной;
  • из двух скатов, которые прикрывают кольцо с двух сторон;
  • шатровая;
  • арочная.

По способу крепления различают козырьки:

  • опорные;
  • подвесные.

Изготовление чертежа козырька

В первую очередь рисуют схему будущего козырька. Для этого необходимо определиться с формой и материалом для изготовления. Форму выбирают в зависимости от архитектурных особенностей здания и крыльца, ведь в конечном итоге дом должен выглядеть гармонично.

На выбор материала влияет форма конструкции, климат, местность. Популярным в России является изготовление деревянного козырька, украшенного национальной резьбой. Однако, в последнее время все больше распространенными становятся козырьки с кованым основанием.

Для кровли чаще всего применяют металлическую черепицу. Это прочный и доступный вариант. Однако, для козырька в форме шатра или арки, удобно использовать гибкую черепицу или поликарбонат.

Руководство по изготовлению козырька

Перед началом работы необходимо определиться с размером и сделать замеры. В идеальном варианте козырек должен выступать над крыльцом – это обеспечит надежную защиту от непогоды. На бумаге делается чертеж с соблюдением масштабов и пропорций. Это полезно и для закупки нужных материалов, так как позволяет рассчитать примерный расход. Рассчитывая количество материалов, следует учесть угол и длину скатов. Купить можно кронштейны треугольной формы, стропила, материал для обрешечивания.

Кронштейны также можно сделать самостоятельно. Их должно быть 2. Оптимальный угол — 45° или 60°. Сначала нужно закрепить балки под углом 90°, а потом уменьшить его до нужного. После чего кронштейны нужно присоединить к стене в зависимости от ширины козырька. Предварительно необходимо вертикально прикрепить к стене балки, а уже потом кронштейны. Такая технология работы используется для изготовления подвесных козырьков.

Для изготовления опорных козырьков кронштейны не используются. В таком случае устанавливаются деревянные или металлические столбы. Их нижнюю часть фиксируют в ямах бетоном. Но перед этим основание заполняют песком и щебнем. Сверху столбы соединяют с балками, выполняющими функцию основания.

Стропила прикрепляются на это готовое основание. Как правило, используют 2 пары стропил – в данном случае этого хватит, что показано на фото и видео. Далее стропила соединяют ригелями и прикрепляют к кронштейнам. После этого устанавливают коньковый брус. Закрепленные стропила обрешечивают. Это можно сделать из дерева или фанеры.

Когда все готово, выполняют кровельные работы. Особенности кровли зависят от выбранного материала. Но в любом случае, стоит обращать внимание на изготовление крючков и ветровых планок.



После кровли выполняют завершающие работы – формируют водосток и карнизную планку.

Как видите, при наличии детальной инструкции самостоятельное изготовления козырька вполне реально, если есть желание и возможность. Соблюдение простых правил выполнения строительных работ обеспечит красивый и надежный результат, а именно – козырек над крыльцом своими руками.

Некоторые нюансы работы детально освещены в видео.

Видео «Как делать козырек над крыльцом»

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
