Устройство электрического водонагревателя накопительного

Как функционируют бойлеры накопительного типа? Принцип работы

При отсутствии системы централизованного горячего водоснабжения или во время проведения работ по ее профилактическому обслуживанию, выходом из ситуации может стать бытовой водонагреватель. Благодаря конструктивной простоте, удобству монтажа и использования, наибольшее распространение получили электрические бойлеры накопительного типа. Их модели отличаются формой, емкостью, мощностью нагревательного элемента (ТЭНа) и порядком подключения. Особой популярностью на отечественном рынке пользуется продукция брендов Термекс и Аристон.

Принцип функционирования и свойства

Обычный электрический водонагреватель накопительного типа представляет собой классический термос. Он состоит из внутренней колбы, ТЭНа и внешнего корпуса из металла или прочного пластика. Так как принцип работы накопительного водонагревателя заключается в максимально быстром подъеме температуры и длительной поддержке ее на нужном уровне, свободное пространство между его наружной и внутренней частью заполняется теплоизолирующим материалом, чаще всего плотным пенополиуретаном. Чем толще его слой, тем эффективнее работа и меньше энергозатраты.

Традиционный бойлер оснащается устройствами контроля и управления нагревом, а некоторые модели — переключателями мощности. Термостаты, используемые компанией Термекс, позволяют гибко регулировать температуру в диапазоне от +7 до +75 ºС, а водонагреватель Аристон имеет увеличенный верхний порог до +85 ºС. В момент достижения установленного значения, ТЭНы отключаются от электрической сети, а при остывании жидкости в накопителе — вновь включаются в работу. Практически каждый бойлер премиального уровня имеет встроенную систему защиты от замерзания. Принцип работы прибора напорного типа прост: при открытии крана смесителя, горячая вода из верхней части накопительной колбы выталкивается наружу напором холодной, поступающей снизу. Чтобы не допустить смешивания слоев с разной температурой, над подающим патрубком располагается защитный козырек.

Линейка водонагревателей Термекс предлагает расширенный выбор накопительных емкостей, объемом от 10 до 300 литров, а в модельном ряду Аристон предел — 100 литров. Чтобы воспрепятствовать развитию коррозии, производители используют различные технологии защиты внутренней колбы. В водонагреватель Аристон внедряют термостойкие эмалевые составы, а в Термекс — элементы из нержавеющей стали. Последние дополнительно покрывают биостойким стеклофарфором. Самым уязвимым местом любых накопительных баков, даже нержавеющих, являются сварные швы. К тому же, применение особо стойких сортов стали делает бойлер слишком дорогим, а производители предпочитают экономить.

Комплект безопасности

В связи с тем, что принцип работы водонагревателя связан с неблагоприятными внутренними электрохимическими процессами, для их нейтрализации используют специальный магниевый анод. Обладая более низким электрическим потенциалом (по сравнению со сталью накопителя и медью ТЭНа), он играет роль элемента, постепенно разрушающегося вместо них. В зависимости от химического состава жидкости и концентрации солей, рекомендуется менять его каждые 1–2 года. Это достаточно трудоемкая работа: необходимо отключить водонагреватель от сети, опустошить бак и демонтировать фланец, поэтому чаще всего она выполняется мастером из сервиса. Так как магниевые аноды отличаются физическими размерами и диаметром шпильки, лучше их приобретать в фирменном магазине производителя.

Для правильного функционирования накопительный электрический водонагреватель требует установки на канал подачи холодной воды группы безопасности, включающей в себя обратный и предохранительный клапаны. Работа первого — блокирование слива водонагревателя при прекращении подачи жидкости из центральной магистрали, что может привести к перегреву и выходу из строя ТЭНа. Второй выравнивает внутреннее давление в накопительной колбе, вызванное тепловым расширением. Обычно обратный и предохранительный клапаны конструктивно объединяются в единое устройство, входящее в комплект поставки.

Тонкости самостоятельной установки

Схема монтажа, а также технические условия, при которых водонагреватель накопительного типа включается в работу, указаны в сопроводительной документации производителя. Их невыполнение приводит к потере права на бесплатное гарантированное обслуживание в случае выхода системы из строя. В первую очередь надо выбрать место, где будет установлен бойлер. Главный принцип — это удобство доступа для проведения профилактического обслуживания и ремонта.

Штатная работа накопительного водонагревателя вызывает рост внутри него избыточного давления пара, который затем конденсируется и удаляется из сливного отверстия предохранительного клапана в виде капель. Ввиду этого, к нему необходимо подсоединить дренажную трубку, а ее свободный конец вывести в канализацию. Рекомендуется также установить на входе водонагревателя (накопительного) фильтр грубой или тонкой механической очистки жидкости от взвеси и мусора. При избыточной концентрации солей поможет специальный фильтр умягчения. Стандартная схема монтажа коммуникаций предполагает использование жестких полипропиленовых (диаметр 20 или 25 мм) или металлопластиковых труб (16 или 22 мм).

Не желательно выбирать гибкие резиновые шланги в металлической оплетке из-за их узкого сечения и недолговечности. Обычный бытовой водонагреватель накопительного типа, объемом до 100 л, потребляет от 1,2 до 2 кВт мощности. Если он не оборудован штатным проводом, то для подсоединения к сети рекомендуется трехжильный кабель, сечением не менее 1,5 мм2. Так как работа накопительного электрического водонагревателя связана с потенциальной опасностью поражения током, то схема его подключения подразумевает проведение отдельной силовой линии от щитка питания и оборудование ее дифференциальным автоматом или УЗО.

Накопительный водонагреватель электрический: принцип работы и устройство, подключение

Виды водонагревателей накопительных электрических

Доброго времени суток, сегодня поговорим о таком важном и нужном в быту приборе как водонагреватель!

Начнем с того, что водонагреватели бывают двух видов: накопительные и проточные.

Проточный водонагреватель электрический: принцип работы

Принцип их работы следует из их названия — один вид приборов нагревает воду, накапливая ее в специальной теплоизолированной емкости (накопительный тип).

Накопительный водонагреватель электрический: принцип работы

Второй вид приборов нагревает воду во время ее прохождения через прибор (проточный тип).

Накопительный водонагреватель электрический

Оба варианта водонагревателей могут быть электрическими или газовыми. В этой статье мы будем обсуждать накопительные водонагреватели.

Как выбрать накопительный водонагреватель для квартиры по расходу

Выбор водогрейки начинается с объема емкости!

Эта емкость выбирается исходя из количества проживающих в квартире или в частном доме людей, которым утром надо будет по очереди принять душ.

Если же нагреватель используется для кухонных нужд, то там будет достаточно 15 — 30 литров.

Для ванной комнаты принцип выбора объема следующий:

• Для двоих человек будет необходим бак 50 литров.
• Для троих оптимальным выбором является 80 литров.
• Для 4 и более человек необходим водонагреватель от 100 и более литров.

Какая мощность у водонагревателя?

Мощность большинства бытовых приборов лежит в пределах от 1,5 до 2,5 кВт.

Водонагреватели с такой мощностью можно включать в розетку без прокладки отдельной линии от щитка и без установки отдельного автомата.

На многих моделях производители устанавливают шнуры электропитания с установленным УЗО (устройство защитного отключения).

УЗО защищает потребителя от удара током из-за пробоя на корпус.

По законам физики, чем больше мощность нагревательных элементов (чаще всего ТЭНов), тем быстрее будет нагрета вода в баке.

То есть если вам необходимо часто пользоваться горячей водой, то следует выбирать мощность 2-2,5 кВт, в другом случае вполне хватит 1,5 кВт.

Электробезопасность для водонагревателя

Накопительный водонагреватель это прибор, который может ударить человека током.

Поэтому при его установке важно соблюдать следующие простые правила:

• Электрическая розетка, используемая для подключения водонагревателя, должна быть с крышкой. Корпус розетки должен быть герметичным.
• Накопительный водонагреватель должен подключаться через УЗО. Для многих бюджетных моделей водонагревателей, УЗО в комплекте не идет и его нужно приобретать отдельно.
• Если нет УЗО, но есть контур заземления, то можно заземлить водонагреватель. Контур заземления — дорогое удовольствие. В многоэтажных домах его чаще всего нет, а заземлять водонагреватель через трубы отопления, водопровода или (не дай Бог!) газоснабжения категорически нельзя! Это может вызвать преждевременный выход из строя металлических труб в результате коррозии.

Теперь расскажу немного про то, что такое УЗО (расшифровывается как устройство защитного отключения).

УЗО — устройство, которое отключает питание прибора в случае, если значение дифференциального тока превышает определенный предел (чаще всего 30 или 35 мА).

Если говорить проще, то внутри УЗО есть две катушки — по одной ток втекает в прибор, а по другой вытекает из прибора.

Если нет утечки, то эти токи практически равны друг другу, а в случае утечки появляется разность, которая заставляет УЗО отключить питание.

Устройство защитного отключения будет срабатывать одинаково вне зависимости от того, есть ли «земля» в розетке, которой подключена водогрейка.

Вертикальные, горизонтальные и «универсальные» баки для водонагревателей

Для нужд потребителей производители водонагревателей делают разные варианты установки.

Наиболее популярны «вертикальные» баки (см. рисунок ниже).

Горизонтальные и вертикальные водогрейки

В вертикальных баках, из-за меньшей площади соприкосновения горячей и холодной воды внутри бака, количество горячей воды будет больше, чем в горизонтальных баках.

Это значит, что при всех прочих равных (объеме и мощности) вертикальный вариант даст большее количество горячей воды.

Есть так же хитрые агрегаты, которые можно устанавливать как вертикально, так и горизонтально ( у компании Ariston это модели под названием Velis).

Плоский или круглый водонагреватель: что лучше?

По форме водонагреватель может быть плоским или круглым (цилиндрическим если говорить правильно).

Они устроены немного по-разному, но суть одна и та же! Чаще всего выбор формы определяется предпочтением покупателя, либо габаритами того или иного бака.

По цене плоские водогрейки ощутимо дороже, чем круглые. Это связано с тем, что внутри плоского прибора находится две водосодержащие емкости, а не одна, как у его круглого собрата.

К тому же, почти во всех плоских аппаратах, внутренний бак сделан из нержавеющей стали, а среди цилиндрических водогреек большая часть имеет емкость, которая покрыта изнутри эмалью.

Скажу сразу — нержавейка живет дольше, чем эмаль. Например у компании Термекс гарантия на нержавейку 7 лет, а на эмаль 3 года. Советую выбирать именно нержавеющий бак.

Устройство накопительного водонагревателя электрического

В качестве ликбеза, все-таки посмотрим как изнутри устроен бытовой водонагреватель. Смотрите на рисунок ниже.

На нем изображено внутреннее устройство круглого нагревателя воды.

Внутреннее устройство круглого бака

Сильно вдаваться в подробности не будем. Заострим внимание на главном:

• Внутри бака расположен нагревательный элемент (обычный или «сухой» ТЭН).
• Вторым по важности после ТЭНа будет стоять термостат — он включает и выключает нагрев в зависимости от температуры воды. Термостатов может быть два: основной и аварийный на случай поломки основного.
• К ТЭНу крепится магниевый анод — он нужен для торможения коррозии внутреннего бака.
• Ёмкость, содержащая воду снаружи покрыта полиуретановой пеной для теплоизоляции. Это помогает экономить электроэнергию плюс наружная поверхность будет холодной и об нее никто не обожжется.
• Так же на фото видно две трубки (одна длинная другая короткая). По длинной трубке из верхней части бака забирается горячая вода, а по короткой трубке подается холодная вода из водопровода.

А теперь рассмотрим «внутренности» плоского горизонтального водонагревателя на следующем рисунке.

Внутреннее строение плоского горизонтального водонагревателя

Тут изменилось только строение самой емкости — она состоит из двух больших сообщающихся баллонов, а все остальное устроено также.

Если вы собираетесь самостоятельно устанавливать данный бытовой, то попрошу внимательно прочитать следующую часть статьи!

Схема подключения накопительного водонагревателя электрического

Если вы хотите, чтобы ваш водонагреватель радовал вас горячей водой долгие годы, его необходимо правильно подключить к водопроводу в вашей квартире или частном доме.

Ниже будет приведена стандартная схема подключения, которая прописана в руководствах по эксплуатации.

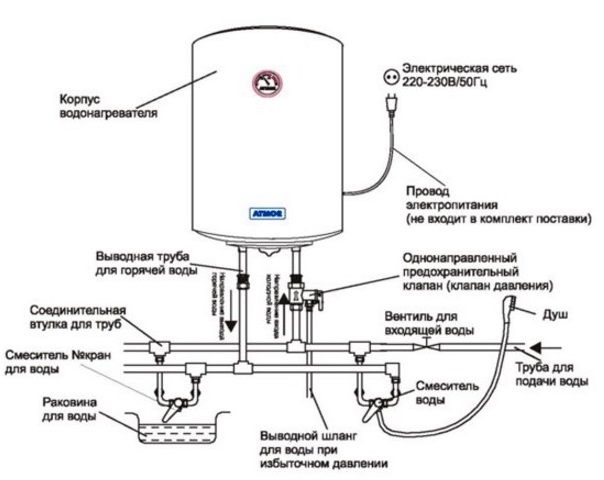

Смотрим на следующий рисунок:

Схема подключения накопительного водонагревателя электрического

У себя дома я установил водонагреватель пользуясь этой схемой, чего и вам советую.

Эта схема приведена в паспорте на водонагреватели фирмы Термекс, а этот ведущий производитель глупостей не посоветует.

Главное не забудьте установить защитный клапан (он идет в комплекте) на вход холодной воды.

Этот клапан защитит емкость от разрушения излишним давлением.

Внутренняя емкость может быть рассчитана на 6, 7 или 8,5 атмосфер в зависимости от производителя.

Информацию об этом параметре можно найти в паспорте изделия.

Кроме того, на схеме показана установка сливного вентиля. Этот вентиль понадобится если нужно будет слить воду из бака для его ремонта или обслуживания.

Остальные вентиля нужны для включения или выключения нагревателя из системы водоснабжения.

Для монтажа можно использовать полипропиленовые или металлопластиковые трубы и фитинги. Как их использовать поговорим в другой раз!

На этом закончим сегодняшний пост. До новых встреч!

Принцип работы и устройство бойлера

Иногда случаются перебои с поступлением горячей воды. Чтобы обезопасить себя от этого, а также сэкономить на ее оплате приходится покупать бойлеры. Сейчас вы узнаете какие бывают типы водонагревателей, их конструктивные отличия, принцип работы, недостатки и преимущества. Также мы рассмотрим устройство бойлера.

1. Виды бойлеров
2. Принцип работы и схема бойлеров
3. Устройство электрического бойлера (видео)

Виды бойлеров

Бойлеры могут работать на газу, от электричества, от нескольких видов топлива (комбинированные), также существуют агрегаты косвенного типа. Различаются модели нагревателей по тому, каким образом они нагревают воду, по месту расположения в комнате, по способу устройства камеры сгорания.

Тип топлива

Электрические агрегаты отличаются от газовых тем, что вода в них нагревается установленным внутри ТЭНом, в то время как у вторых для этой цели служит горелка.

Наибольшее распространение в быту получило электрическое оборудование, несмотря на то, что имеет ряд минусов:

• меньшую мощность;
• большую продолжительность нагрева воды;
• более высокую стоимость источника энергии.

Распространение водонагревателей электрического типа в первую очередь связано с тем, что для монтажа газовых бойлеров нужно получать дополнительные разрешения, собирать пакет документов, монтировать дымоход и т.п.

Еще один вид нагревателей – устройство с косвенным нагревом, имеет свои отличия по сравнению с описанными выше моделями. Для подготовки воды в нем берется тепловая энергия от внешних источников, например, котлов или централизованной системы отопления. Поэтому установка бойлера косвенного нагрева желательна рядом с этими системами.

Способ нагрева

По способу нагрева бойлеры делятся на проточные и накопительные. В первом случае вода не скапливается внутри агрегата, а, значит, в нем отсутствует накопительный бачок. Она сразу нагревается и поступает в кран.

Во втором случае вода из системы водоснабжения всегда закачивается в одну из секций бака в тот момент, когда расходуется из другой. Объем резервуара накопительных бойлеров бывает и 80, и 240 и 320 литров. А это значит, что их актуально устанавливать в том случае, когда требуются большие объемы воды и наблюдаются периодические перепады с ее поступлением.

Место установки

В продаже есть бойлеры настенного или напольного исполнения.

Настенные модели имеют:

• компактные размеры;
• меньший объем бака (накопительные устройства);
• они дешевле.

Когда же вам требуется много воды (от 50 литров в сутки), лучше осуществить действия по монтажу напольного агрегата.

• баки, объемом до 1000 литров;
• удобны в эксплуатации;
• бывают горизонтального или вертикального расположения.

Тип камеры

Газовый или комбинированный бойлер может иметь одну из двух камер сгорания – открытую или закрытую. В первом случае воздух для горения топлива поступает естественным образом из комнаты. Отработанные продукты при этом выбрасываются в дымоход на улицу.

Плюсы системы в том, что микроклимат в помещении остается нетронутым, в то время как в случае с открытой камерой сгорания зачастую ощущается нехватка кислорода в квартире и присутствует состояние удушья у некоторых жильцов.

• Как правильно выбрать водонагреватель для дома: https://sovetexpert.ru/kak-vybrat-vodonagrevatel.html
• Подробная инструкция для новичков: как подключить водонагреватель к водопроводу.
• По каким критериям стоит выбирать газовую колонку? Советы от профессионалов.

Принцип работы и схема бойлеров

Устройство бойлера для нагрева воды не представляет ничего сложного. В зависимости от типа агрегата оно немного отличается.

Газовый бойлер

Основными элементами являются:

• корпус стальной с различными видами покрытия;
• бак;
• слой термоизоляции, предотвращающий потери тепла;
• вытяжной колпак, который блокирует обратный поток продуктов сгорания;
• теплообменник;
• датчик расхода топлива;
• газовая горелка;
• система защиты для предотвращения поступления газа при неисправности;
• блок управления.

Принцип работы:

1. Бак имеет выходное и входное отверстие для горячей и холодной воды.
2. Под давлением, созданным в системе водоснабжения, вода поступает в бак бойлера и нагревается.
3. При заборе горячей воды, снизу в бак тут же поступает холодная и вновь нагревается до заданной температуры.

Электрический бойлер

Принцип работы и устройство водонагревателя электрического типа не сильно отличаются от газового.

Его основными элементами являются:

• корпус;
• трубки подачи горячей и холодной воды;
• слой теплоизоляции;
• регулируемый термостат;
• бак для воды;
• термометр;
• нагревательный элемент – ТЭН;
• клапаны – обратный и предохранительный.

Схема работы бойлера накопительного электрического типа

Аналогична той, что используется в газовом. Разница в том, что вода, поступающая внутрь бака, нагревается теном, который становится раскаленным, когда на него подается электрическая энергия. Если бака нет, теплоноситель нагревается моментально и сразу расходуется на нужды.

Водонагреватель косвенного типа

Устройство бойлера косвенного нагрева выглядит следующим образом:

• корпус;
• накопительный бак;
• термометр;
• теплообменник;
• вход и выход для воды;
• нагревательный элемент;
• датчики контроля;
• насос;
• система автоматики;
• клапаны.

Бойлер косвенного нагрева работает следующим образом:

1. Из внешнего источника в теплообменник поступает теплоноситель.
2. Проходя по нему, он отдает тепло воде, которая находится в бойлере.
3. За циркуляцию отвечает насос, который автоматически приводится в действие системой.
4. Нагретая вода поступает на бытовые нужны при открытии крана.

Электрический бойлер комбинированный

Устройство термостата комбинированного типа отличается от косвенного тем, что дополнительно внутри него установлен ТЭН. Таким образом, теплоноситель внутри бака может нагреваться как собственным нагревательным элементом, так и от внешнего теплоносителя.

Принцип работы бойлера не отличается от представленного ранее.

Устройство электрического бойлера (видео)

Из каких деталей состоит устройство и что они из себя представляют можно увидеть после просмотра видео-ролика. Вам точно станет понятна внутренняя «начинка» всех водонагревателей.

Как уже стало понятно, существенных различий в устройстве и принципах работы водонагревателей не обнаружено. Отличаются они лишь по используемому топливу и исходя из этого, способу нагрева.

Принцип работы водонагревателя

Электрический водонагреватель представляет собой устройство, используемое для автономного снабжения горячей водой каких-либо объектов, например, загородных домов. Жители многоэтажек также часто устанавливают автономные нагреватели воды, чтобы не зависеть от планового отключения централизованного горячего водоснабжения.

Устройство электрического водонагревателя

Электрический водонагреватель состоит из таких элементов, как:

• кронштейн для крепления устройства к стене,
• трубки для отбора горячей и подачи холодной воды,
• теплоизоляция,
• регулируемый термостат,
• внутренний резервуар,
• термометр,
• тэн,
• магниевый анод,
• корпус устройства,
• лампочка индикатора.

Принцип работы бойлера

Феномен накопительных водонагревателей в том, что их устройство достаточно простое и незамысловатое, однако они считаются одними из наиболее надежных и экономичных устройств. Работа водонагревателя основывается на двух основных его элементах: внутреннем баке и нагревательном элементе (ТЭНе, в случае с использованием электрических нагревателей).

Основной элемент любого водонагревателя – бак. Принцип работы водонагревателя очень напоминает принцип работы обыкновенного термоса с подогревом. Именно по этой причине на сегодняшний день при изготовлении баков для водонагревательных приборов особое внимание уделяют именно внутреннему их покрытию.

Чаще всего водонагревательные баки изготавливают из стали стабилизированной, которая отличается наибольшей устойчивостью к коррозийным процессам. Изнутри баки покрыты специальным покрытием из стеклофарфора. Этот материал, благодаря своей особенной кристаллической структуре, отличающейся химической нейтральностью, обладает целым рядом полезных свойств. Этим также объясняется тот факт, что обыкновенно работа водонагревателя вызывает частичное отслаивание покрытия бака, чего не наблюдается в баках со стеклофарфоровым покрытием. В таких баках, даже при длительной работе, вода постоянно остается кристально чистой.

Схема работы водонагревательного прибора

Внутри водонагревательного прибора располагаются специальные трубочки, отвечающие за подачу в него холодной и забор горячей воды. Вода в бак поступает снизу. Здесь она равномерно распределяется по всему объему бака, благодаря специально установленному рассекателю струи. Это способствует тому, что нагретая вода в баке теплыми массами постепенно вытесняется наверх, откуда и производится ее забор. В основном работа водонагревателя основывается на принципе не смешивания разных слоев жидкостей, благодаря чему в баке получается вода однородной температуры.

На стальном фланце обыкновенно монтируются следующие приспособления:

• ТЭН (нагревательный элемент) – нихромовая спираль, отделанная медным кожухом;
• термостат с двойной защитой, служащий для контроля температур;
• магниевый анод – приспособление, способное уменьшать коррозию внутреннего покрытия бака.

Данный фланец не является стационарным, он съемный, и его закрепляют на корпус водонагревателя отдельно.

Защита бойлера от перегрева

Кроме того, что работа водонагревателя предполагает наличие термостата для плавного регулирования температуры, этот прибор также может выполнять защитную функцию, защищая агрегат от нежелательных перегревов. Как только температура воды в баке доходит до опасной отметки, в термостате срабатывает специальное защитное устройство, которое экстренно отключает ТЭНы. Температурный режим выставляется потребителем самостоятельно. Как только температура нагретой в баке воды снижается на пару градусов, ТЭНы самостоятельно включаются и вновь возвращают температуру воды в баке до заданной отметки.

Как правильно выбрать модель

При выборе модели данного устройства необходимо обращать внимание на внутреннее покрытие резервуара. Оно может быть выполнено из нержавеющей стали, титана или стеклофарфора.

По мнению специалистов, изделия из стеклофарфора отличаются низкой стоимостью, однако они обладают рядом существенных недостатков. Самыми распространенными из них являются короткий срок гарантийного обслуживания (не более 3 лет), а также риск образования микротрещин вследствие перепадов температуры.

Модели с внутренним покрытием резервуара, выполненным из титана или нержавеющей стали, обладают длительным сроком гарантийного обслуживания. Как правило, он находится в пределах 7-10 лет.

Наряду с этим, при выборе водонагревателя следует обращать внимание на среднесуточный показатель расхода горячей воды из расчета на одного человека. При этом нужно учитывать, что он включает в себя такие данные, как количество воды, потребляемое во время умывания, мытья посуды, а также приема душа.

Согласно мнению специалистов, принцип работы водонагревателя напрямую определяется его типом. Существуют три типа данного устройства: накопительный (в некоторых источниках его также называют емкостным), проточный и наливной.

Накопительный водонагреватель – мощный и надежный

Данные модели выглядят как емкость, в которой происходит нагревание воды при помощи электрических тэнов в течение определенного времени.

Принцип работы водонагревателя этого типа включает в себя постепенное нагревание воды до необходимой температуры после установления режима. После нагрева устройство автоматически отключается (этому способствует специальный контактор), а после остывания или расхода воды – автоматически включается.

Как правило, мощность тэнов в подобных изделиях составляет не более 2 киловатт.

Проточные водонагреватели — скорость нагрева воды

1. Вытяжная труба
2. Теплообменник
3. Газовая горелка
4. Вентилятор (формирователь тяги)
5. Пульт управления
6. Датчик потока
7. Горячая вода к крану
8. Подвод газа
9. Подвод холодной воды
10. Холодная вода к крану

Данный тип подобных устройств отличается отсутствием емкости для воды. Принцип работы водонагревателя проточного типа заключается в запуске тэнов только после открытия крана холодной воды в ванной комнате или на кухне.

Этот тип водонагревателей также довольно распространен. Их можно разделить на два вида: напорные и безнапорные. Основное отличие состоит в количестве водоразборов. Принцип работы водонагревателя напорного вида предусматривает возможность подключения устройства к нескольким точкам потребления. Это возможно благодаря поддержанию определенного уровня давления во внутреннем резервуаре.

Принцип работы безнапорного водонагревателя, наоборот, предусматривает возможность подключения только к одному водозабору. Практически мгновенное нагревание воды в подобных изделиях происходит с помощью тэнов, мощность которых составляет от 3 до 27 киловатт.

Устройство и принцип работы накопительного водонагревателя

Чтобы правильно подобрать технику для своего дома или квартиры, нужно понимать устройство водонагревателя, а также разобраться в принципе работы. В статье мы подробно ответим на главные вопросы: из чего состоит бойлер, как он нагревает воду, как выбрать подходящий объем бака.

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

У большинства моделей внешний бак выполняется из металла, а внутренняя колба может быть из титана, меди, стеклофарфора.

• ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
• Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год . Как только деталь разрушается, начинает ржаветь бак.
• Патрубок для подачи холодной воды.
• Трубка горячей воды располагается так, что забор происходит из верхней части бака.
• Предохранительный клапан. Регулирует давление внутри бака.
• Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
• Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
• Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
• Защитная крышка закрывает ТЭН от контакта с пользователем.
• Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Принцип работы накопительного водонагревателя

Как работает электрический бойлер? По специальному патрубку холодная вода набирается и накапливается в баке до определенного уровня. После чего начинается нагрев — в основном до 70-75 градусов.

Слишком высокие температуры способствуют выделению солей на ТЭНе и стенках бака.

Поворот термореле включает термостат, который в свою очередь запускает ТЭН. После того как температура воды достигает установленной, термостат отключает нагрев. Слой теплоизоляции и периодическое включение нагрева позволяют поддерживать показатели на заданном уровне. Может наблюдаться понижение лишь на 5-6 градусов.

После нагрева вода поступает по верхней трубке в накопительную емкость, а в нижний резервуар снова заливается холодная вода. Во время залива предохранительный клапан регулирует давление. Если оно достигает критической отметки, клапан открывается и снижает давление.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

• Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
• При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
• Газ является более доступным топливом.

• Высокая стоимость техники.
• Сложная установка и подключение.
• Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

• Газовая горелка.
• Дымоход.
• Отверстие для забора холодной воды.
• Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить. Чтобы не ошибиться, нужно рассчитать затраты:

• Кухня. Для мойки посуды потребуется 6-18 литров.
• Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
• Душ — 15-25 литров.
• Раковина — 5-10 литров.

Если исходить из количества человек:

• Один — 50-80 литров.
• Два-три — 80-100 литров.
• Четыре — 150-200 литров.

Придерживаясь наших рекомендаций и понимая принцип работы техники, вы сможете выбрать оптимальный вариант для жилища. Монтаж лучше доверить специалисту.

Особенности работы накопительного водонагревателя

Принцип действия накопительного нагревателя основан на постепенном нагревании воды, что позволяет экономно потреблять электроэнергию. Народное название такого водонагревателя – бойлер, он способен нагревать воду до температуры 55-75 градусов и работает в автоматическом режиме. Это универсальное оборудование, которое может быть установлено и эксплуатироваться в любом помещении.

Преимуществами накопительного водонагревателя являются: небольшое электропотребление и использование данного оборудования несколькими водозаборными точками одновременно.

Разновидности водонагревателей

Промышленные модели имеют более высокие мощность и производительность. Обычно они используются на производствах, где требуются большие объемы горячей воды.

Бытовые модели имеют меньшую мощность, но они более экономичные и предназначены для применения в квартирах и частных домах, где есть система водоснабжения.

По типу энергоносителя водонагреватели делятся на:

• электрические;
• газовые;
• комбинированные;
• жидкотопливные;
• твердотопливные;
• солнечные.

Самыми распространенными энергоносителями, которые используются для нагрева воды, являются газ и электричество.

Реже в качестве источника топлива используется твердое или жидкое топливо, а также солнечная энергия.

Устройство накопительного водонагревателя для вертикального монтажа.

По принципу работы

• проточного типа – вода нагревается, проходя через нагревательный элемент. Такое оборудование обеспечивает постоянную подачу горячей воды, основная их характеристика – мощность нагревательного элемента;
• накопительного типа – вода нагревается в накопительном баке. Такой водонагреватель действует по принципу термоса, основная его характеристика – емкость бака;

Водонагреватели накопительного типа имеют большие размеры, чем модели проточного типа.

По типу подключения

• открытого типа, могут обслуживать только одну точку. Здесь при открытии крана холодная вода выталкивает горячую воду и сразу поступает в бак;
• закрытого типа – могут обслуживать несколько точек. В баке поддерживается постоянное давление, равное давлению в водопроводе.

Электрический накопительный водонагреватель

Принцип работы накопительного водонагревателя.

Принцип действия электрического водонагревателя основан на том, что вода нагревается до установленной температуры, а затем поддерживается на указанном уровне в автоматическом режиме. Еще одним преимуществом водонагревателя является то, что холодная вода в него поддается под давлением, и горячая вода выдается под таким же напором.

Наиболее экономически выгодным режимом работы водонагревателя считается температура 60-65 градусов. Такой температуры достаточно для того, чтобы пользователь чувствовал себя комфортно, а тепловые потери значительно ниже, чем при работе на полную мощность.

От чего зависит скорость нагрева воды:

• от мощности нагревательного элемента. Если емкость водонагревателя меньше 150 л, то используются ТЭНы мощностью 1,2 – 2,0 кВт. Для тех моделей, емкость которых больше, требуются более мощные нагревательные элементы, но принцип действия у всех водонагревателей одинаковый;
• от емкости водонагревателя, обычно чем она больше, тем дольше будет нагреваться вода.

Если у вашего накопительного бойлера объем 100 л и в нем установлен ТЭН мощностью 1,5 кВт, то для нагрева воды до максимума потребуется 3 часа 45 минут, для водонагревателя с таким же ТЭНом, но емкостью 22 л, всего 22 минуты.

Устройство электрического бойлера

Схема подключения бойлера.

На сегодняшний день дизайнерские решения водонагревателя могут быть самыми разнообразными. Есть вертикальные, горизонтальные, круглые, плоские модели, но любой бойлер работает по типу термоса. Внутренний бак, в котором находится вода, и корпус водонагревателя отделяет слой теплоизоляционного материала, это позволяет эффективно сохранять воду в горячем состоянии.

Основные части накопительного бойлера:

• нагревательный элемент;
• термостат – прибор, который позволяет в автоматическом режиме поддерживать заданную температуру воды, он периодически включает и отключает ТЭН;
• магниевый анод предназначен для защиты внутреннего бака с водой от коррозии;
• предохранительный и обратный клапаны, обычно они идут в одном корпусе, предохраняют конструкцию от избыточного давления и ТЭН от перегорания при отсутствии воды.

Конструкция внутреннего бака

В качестве материала для внутреннего бака может быть использована нержавеющая сталь или углеродистая сталь с эмалевым покрытием и другими покрытиями, защищающими его от коррозии.

Указанный элемент является основным в конструкции накопительного бойлера. Работает внутренний бак при высоких температурах, давлении, а также подвержен коррозии. В основном все конструкции бойлеров неразборные, поэтому срок службы накопительного бойлера в основном зависит от срока службы внутреннего бака. Более длительный срок службы имеют модели, у которых бак выполнен из нержавеющей стали, но они более дорогие.

Конструкция наружного корпуса может быть выполнена из пластмассы или эмалированной стали. Кроме того, что это корпус водонагревателя, он также выполняет и эстетическую функцию.

Толщина теплоизоляционного слоя в большинстве моделей составляет от 2 до 3 см, в основном для этих целей используется вспененный пенополиуретан.

Преимущества и недостатки накопительного электрического водонагревателя

Схема устройства водонагревателя косвенного нагрева.

• небольшая мощность нагревательных элементов, поэтому нет необходимости устанавливать отдельную проводку;
• к одному бойлеру можно подключать несколько точек водозабора;
• водонагреватель может быть установлен на значительном расстоянии от точки забора воды;
• наличие смесителя позволяет получать воду необходимой температуры, не меняя напор воды;
• простота использования.

• значительные габаритные размеры, что надо учитывать при установке;
• если вода полностью используется, то для ее нагрева потребуется некоторое время.

Особенностью указанного типа является то, что в таком водонагревателе есть небольшой бак. Есть возможность регулировать мощность нагревательного элемента, и таким образом он может использоваться как нагреватель проточного или накопительного типа. Наличие небольшого бака позволяет постоянно иметь определенный запас горячей воды. Если возникает необходимость, то такое оборудование можно использовать для постоянной подачи горячей воды.

Для квартиры или дома лучшим вариантом является использование накопительного электрического водонагревателя. Это простой прибор, который позволит в вашем доме всегда иметь горячую воду и не зависеть от централизованного горячего водоснабжения.

Газовые проточные водонагреватели

Схема проточного газового водонагревателя.

Газовые колонки работают по тому же принципу, что и электрические водонагреватели, основной их характеристикой является мощность, чем она выше, тем выше производительность водонагревателя.

Газовые колонки бывают с электро-, пьезорозжигом и HydroPower. Колонки с пьезорозжигом запускаются вручную, для этого надо нажать кнопку. Колонки с электророзжигом запускаются автоматически, после того как открывают кран с горячей водой.

Если газовая колонка HydroPower, то ток для розжига вырабатывает турбина, а она приводится в действие потоком воды, поэтому электричество или батарейку подключать не надо. Газовые накопительные водонагреватели менее распространены, это связано со сложностью их установки.

Устройство электрического водонагревателя накопительного и проточного. Какой лучше выбрать

Как известно, «без воды и ни туды и ни сюды». А уж без горячей – и подавно. Ни помыться, ни посуду помыть, ни умыться.

Особенно остро ощущается нехватка горячей воды летом, когда практически в каждом городе на пару недель встают котельные для профилактического ремонта и проведения обслуживания соответствующей инфраструктуры. В этот период спасет водонагреватель (или как их еще называют — бойлер), который вернет ощущение комфортной жизни. В тоже время, он будет незаменим для жителей загородных домов.

Какие бывают водонагреватели? Виды и типы устройства

Существуют довольно много видов устройств для нагрева воды, среди которых нагреватели газовые, дровяные и прочие – эти водогрейный устройства применимы исключительно в загородных домах. Или, например, газовые, используются в некоторых старых многоквартирных домах. Но там отключение горячей воды не бывает – эти дома просто не подключены к сетям горячего водоснабжения и изначально проектировались для использования с газовыми «колонками», как мы привыкли их называть.

Рассмотрим более универсальные водонагреватели – электрические. Их можно поставить практически в любой квартире доме или на даче.

Электрические водонагреватели по способу нагрева подразделяются на 2 типа:

• Накопительный водонагреватель
• Проточный водонагреватель

Чем отличается проточный водонагреватель от накопительного?

• Во-первых, размерами. Проточный водонагреватель гораздо меньше по размерам.
• Во-вторых, ценой. Накопительный водонагреватель дороже, иногда на порядок, чем проточный.
• Ну и наконец – принципом работы.

Давайте рассмотрим устройство каждого типа водонагревателя в отдельности.

Устройство накопительного водонагревателя электрического

Типичная конструкция водонагревателя накопительного типа представлено на изображении ниже.

Устройство накопительного водонагревателя электрического

Устройство накопительного водонагревателя:

1. Корпус водонагревателя. Он закрывает все внутренности нагревателя и может быть выполнен из различных материалов: пластик, металл, нержавеющая сталь или, алюминий (в дорогих моделях). Корпус может быть дополнительно декорирован любым образом.
2. Теплоизоляция водонагревателя. Используется для того, чтобы исключить потери тепла. Чем лучше теплоизоляционный слой – тем более эффективно работает водонагреватель и тем экономнее обходится его эксплуатация. Таким образом, получается термос, который сохраняет теплую воду длительное время.
3. Внутренний бак водонагревателя.
4. Труба для подачи горячей воды потребителю. Как известно из курса физики, горячая вода всегда будет находится выше холодной. По этой причине забор происходит в верхней точке нагревателя.
5. Трубка подачи холодной воды.
6. Анод для сбора накипи. Изготовлен из материала, содержащего большое количество магния. Предназначен для защиты тэна. Накипь, которая будет оседать на тэне, собирается анодом, а ТЭН (Тепло-электро-нагреватель) сохраняется чистым.
7. Нагревательный элемент. Составлен из ТЭНа и термостата. ТЭН, как ясно из названия, нагревает воду, а термостат контролирует температуру нагрева воды и включает или отключает ТЭН.
8. Термостат. Предназначение описано в 7-м пункте.
9. Указатель нагрева воды. Бывает стрелочным или цифровым. По показаниям стрелочного указателя можно лишь примерно ориентировать о температуре воды в баке. Цифровой указатель – атрибут более дорогих нагревателей и позволяет точно узнать значение температуры воды.
10. Защитная крышка.

Устройство проточного водонагревателя электрического

Внутреннее устройство водонагревателя показано на рисунке

Устройство проточного водонагревателя электрического

Устройство проточного водонагревателя:

1. ТЭН;
2. Выключатель (в некоторых моделях – ступенчатая регулировка мощности нагрева);
3. Клеммы подсоединения электропитания;
4. Роторный компрессор (не во всех нагревателях);
5. Кран подачи холодной воды;
6. Выход нагретой воды;
7. Отверстия для крепления прибора к стене.

Принцип действия водонагревателя

Как видно из изображений, устройство проточного и накопительного водонагревателя имеет один общий элемент – ТЭН. В остальном – это очень различные приборы. Соответственно и принцип работы проточного и накопительного водонагревателей разный.

Осуществляется путем увеличения (вода более холодная) или уменьшения (вода более горячая) напора воды – ведь чем больше напор воды, тем больше потребуется мощность, чтобы ее нагреть. Также, в некоторых приборах предусмотрена ступенчатая регулировка потребляемой мощности.

Принцип действия проточного водонагревателя (следует из названия) нагревает проточную воду моментально, а накопительный – работает по принципу электрочайника – нагрел необходимый объем воды и выключился. Отсюда видно уже первое различие – это потребляемая мощность, а следовательно, объем потребленной электроэнергии.

Также несложно понять и еще одно очевидное различие – это размеры. Проточные водонагреватели редко бывают больше размеров чемодана от электродрели. А вот накопительные – бывают и размером с футбольный мяч (объем около 5 литров), и размером со шкаф (тут уже никак не меньше 150 литров). Значит, обязательно надо продумать, как и где будет крепиться нагреватель и сколько будет места для размещения.

Какой водонагреватель выбрать – проточный или накопительный?

Нагрузка на электросеть

Первое, на что надо обратить внимание, это электропроводка в доме, котором вы живете. Если проводка достаточно новая или в вашей квартире установлена электрическая плита, то смело можно брать проточный водонагреватель. С очень большой вероятностью, проводка в вашем доме (квартире) выдержит и 5 и 6 кВт, которые могут потреблять проточные водонагреватели. Проточные нагреватели бывают и менее мощные (2-3,5 кВт), но на выходе будет идти тоненькая струйка теплой воды.

Если вы не уверены в состоянии проводки (скажем, в старых домах проводка редко бывает в хорошем состоянии, да и не была рассчитана на подключение мощных приборов) или у вас установлена газовая плита, то следует остановить выбор на накопительном водонагревателе. Можно выбрать прибор с небольшой потребляемой мощностью – он все равно нагреет воду. Тут только вопрос времени – чем более слабый по мощности прибор приобретается, тем дольше он будет греть воду. Объем

Также при выборе накопительного водонагревателя необходимо учитывать число проживающих. Например, на одного человека достаточно 30-литрового нагревателя. А если семья из нескольких человек, а если еще и маленький ребенок, то стоит посмотреть уже в сторону 100-150-литровых накопительных водонагревателей.

Еще один немаловажный момент – это сколько одновременно «точек» буду использовать воду из накопительного водонагревателя. Скажем, если одновременно включен только кран на кухне или в ванной и больше не включается нигде, то можно брать водонагреватель небольшого объема. Если одновременно планируется или возможен большой расход, то сразу переходим к большим и объемным водонагревателям.

Об особенностях подключения накопительного и проточного водонагревателей и о требованиях к проводке мы расскажем в следующей статье.

Какой водонагреватель выбрать – проточный или накопительный

Какой водонагреватель выбрать – проточный или накопительный

Устройство электрического водонагревателя накопительного

Как известно, «без воды и ни туды и ни сюды». А уж без горячей – и подавно. Ни помыться, ни посуду помыть, ни умыться.

Особенно остро ощущается нехватка горячей воды летом, когда практически в каждом городе на пару недель встают котельные для профилактического ремонта и проведения обслуживания соответствующей инфраструктуры. В этот период спасет водонагреватель (или как их еще называют — бойлер), который вернет ощущение комфортной жизни. В тоже время, он будет незаменим для жителей загородных домов.

Какие бывают водонагреватели? Виды и типы устройства

Существуют довольно много видов устройств для нагрева воды, среди которых нагреватели газовые, дровяные и прочие – эти водогрейный устройства применимы исключительно в загородных домах. Или, например, газовые, используются в некоторых старых многоквартирных домах. Но там отключение горячей воды не бывает – эти дома просто не подключены к сетям горячего водоснабжения и изначально проектировались для использования с газовыми «колонками», как мы привыкли их называть.

Рассмотрим более универсальные водонагреватели – электрические. Их можно поставить практически в любой квартире доме или на даче.

Электрические водонагреватели по способу нагрева подразделяются на 2 типа:

• Накопительный водонагреватель
• Проточный водонагреватель

Чем отличается проточный водонагреватель от накопительного?

• Во-первых, размерами. Проточный водонагреватель гораздо меньше по размерам.
• Во-вторых, ценой. Накопительный водонагреватель дороже, иногда на порядок, чем проточный.
• Ну и наконец – принципом работы.

Давайте рассмотрим устройство каждого типа водонагревателя в отдельности.

Устройство накопительного водонагревателя электрического

Типичная конструкция водонагревателя накопительного типа представлено на изображении ниже.

Устройство накопительного водонагревателя электрического

Устройство накопительного водонагревателя:
